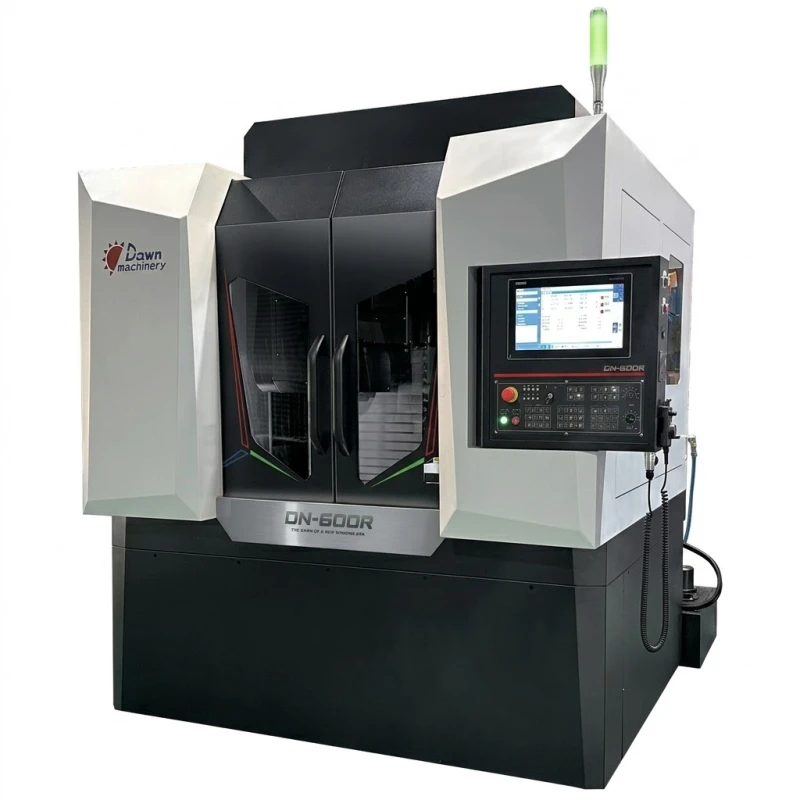

CNC 로터리 평면 연삭기 DN-600R 정밀 연삭
사양
당사 CNC 로터리 표면 연삭기 주요 특징
대화형 인터페이스 평면, 오목 또는 볼록 연삭 옵션을 선택할 수 있는 대화형 인터페이스를 갖춘 CNC 수치 제어.
일정 선속 회전 테이블 속도는 균일한 표면 마감을 위해 "일정 선속" 모드로 설정할 수 있습니다.
고강성 갠트리 구조 하이드로스태틱 로터리 테이블을 고정 위치에 배치하여 정밀 유지보수가 용이합니다. 레일과 구동 메커니즘은 연삭 냉각수의 영향을 피하기 위해 갠트리 브리지 위에 배치되어 있습니다.
최대 가공물 높이 최대 400mm까지의 가공물 높이를 수용하도록 최적화된 수직 간격 설계.
하이드로스태틱 통합 DD 로터리 테이블 벨트 전달이 없는 하이드로스태틱 통합 DD(Direct-Drive) 로터리 테이블로, 회전 정밀도를 1μ 이내로 지속적으로 유지합니다.
기술 사양
| 항목 | 모델 번호 | DN-600R |
|---|---|---|
| 작업 테이블 | 로터리 테이블 치수 | Ø600 mm |
| 가공물 최대 직경 | Ø650 mm | |
| 회전 속도 | 5~500 rpm | |
| 최대 적재 중량 | 300 kg | |
| 구조 | 하이드로스태틱 | |
| 구동방식 | 내장형 직접 구동 | |
| 회전 정밀도 | 1μ | |
| 이동 | Y축 이동 (휠 상·하) | 450 mm |
| Z축 이동 (종방향 이동) | 420 mm | |
| 거리: 스핀들 중심에서 로터리 테이블까지 | 600 mm | |
| 스핀들 | 회전 속도 | 3000 rpm |
| 연삭 휠 크기 (외경 x 두께 x 내경) | Ø405 x 38 x Ø127 mm | |
| 모터 | 10 HP | |
| 이송 | 급속 이송 속도 (Y/Z) | 20/20 m/min |
| 절삭 속도 | 10 m/min | |
| 볼스크류 직경 및 피치 | 40mm, P10 | |
| 가이드웨이 (Y/Z) | 롤러형 리니어 웨이 (MRC35/MRA45) | |
| 축 서보 모터 출력 (Y/Z) | 3kw/3kw | |
| 컨트롤러 | 시스템 | Siemens 828D |
| 모니터 | 15" 터치 모니터 | |
| 연삭 프로그램 | 대화형 방식 | |
| 기타 | 설치 면적 | 2900 x 2600 x 2800 mm |
| 기계 중량 | 5500 kgs |
표준 및 옵션 액세서리
표준 액세서리
- 작업등 & 삼색 경보등
- 냉각수 펌프 & 자기 분리기
- 종이 필터
- 하이드로스태틱 로터리 테이블용 오일 칠러
- 영구 전자석 척
- 다이아몬드 펜 포함 다이아몬드 드레서
- 연삭 휠 플랜지
옵션 액세서리
- 오일 미스트 집진기
- 리니어 스케일
- 반자동 휠 밸런싱 시스템
- 밸런싱 스탠드 및 아버
- 냉각탱크용 오일 칠러
- 전기 캐비닛용 에어컨
- 충돌 방지 시스템 / 탈자기
- 변압기 / 전압 안정기
- CE 규격 / 맞춤형 품목
