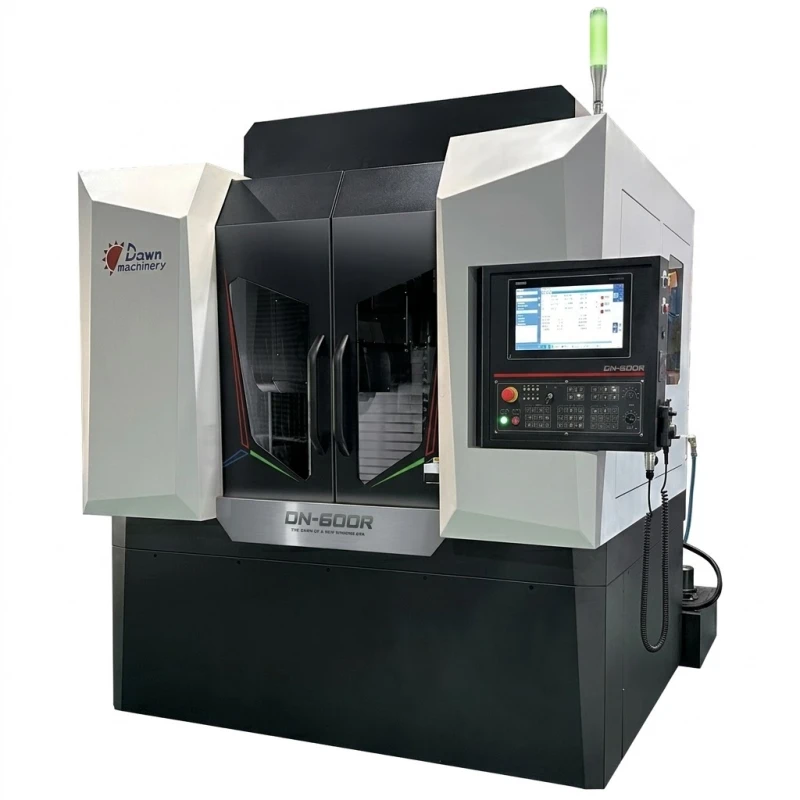

CNC-Rundtisch-Flachschleifmaschine DN-600R für Präzisionsschleifen
Spezifikationen
Hauptmerkmale unserer CNC-Rundschleifmaschine
Dialogschnittstelle CNC-Numerische Steuerung mit Dialogschnittstelle zum Auswählen von Schleifoptionen (eben, konkav oder konvex).
Konstante lineare Geschwindigkeit Die Drehzahl des Rundtisches kann für das Schleifen im Modus "konstante lineare Geschwindigkeit" eingestellt werden, um eine gleichmäßige Oberflächenbeschaffenheit zu erzielen.

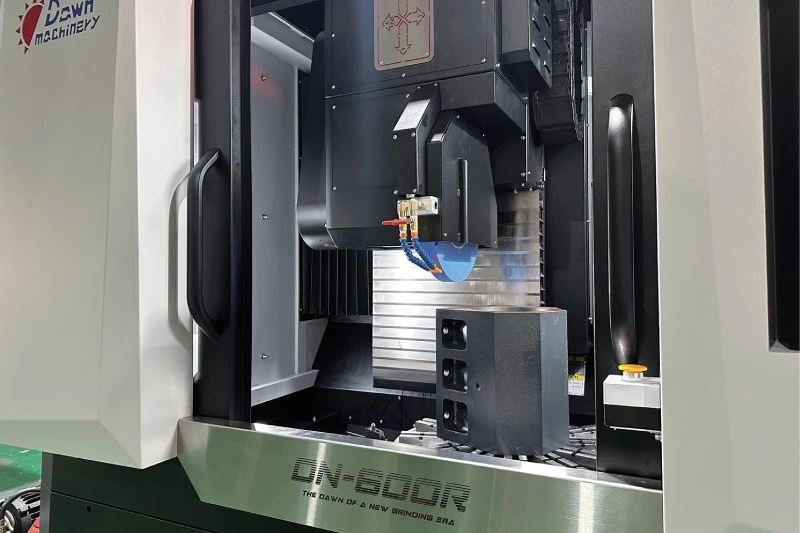

Hochsteife Portalstruktur Hochsteife Portalstruktur, bei der der hydrostatische Rundtisch in einer festen Position angeordnet ist, um eine einfache Präzisionswartung zu ermöglichen. Die Schienen und Antriebsmechanismen befinden sich auf der Portalbrücke, um die Einflüsse von Schleifmittel zu vermeiden.
Maximale Werkstückhöhe Optimiertes vertikales Abstanddesign, das eine maximale Werkstückhöhe von bis zu 400mm ermöglicht.
Hydrostatisch integrierter DD-Rundtisch Hydrostatisch integrierter DD (Direktantrieb) Rundtisch ohne Riemenübertragung, der eine extrem hohe Drehgenauigkeit gewährleistet, die konstant innerhalb von 1μ bleibt.
Technische Daten
| Artikel | Modell-Nr. | DN-600R |
|---|---|---|
| ARBEITSTISCH | Abmessungen des Rundtisches | Ø600 mm |
| Max. Drehdurchmesser des Werkstücks | Ø650 mm | |
| Drehzahl | 5~500 rpm | |
| Max. Beladungsgewicht | 300 kg | |
| Aufbau | Hydrostatisch | |
| Antrieb | Integrierter Direktantrieb | |
| Drehgenauigkeit | 1μ | |
| VERFAHRWEGE | Y-Achsen-Verfahrweg (Auf/Ab der Schleifscheibe) | 450 mm |
| Z-Achsen-Verfahrweg (Längsbewegung) | 420 mm | |
| Abstand: Spindelmitte bis Rundtisch | 600 mm | |
| SPINDEL | Drehzahl | 3000 rpm |
| Schleifscheibengröße (Außendurchmesser x Breite x Innendurchmesser) | Ø405 x 38 x Ø127 mm | |
| Motor | 10 HP | |
| VORSCHUB | Schnellverfahrgeschwindigkeit (Y/Z) | 20/20 m/min |
| Schnittgeschwindigkeit | 10 m/min | |
| Kugelgewindespindel Durchmesser und Steigung | 40mm, P10 | |
| Führung (Y/Z) | Walzen-Linearführung (MRC35/MRA45) | |
| Achsen-Servomotorleistung (Y/Z) | 3kw/3kw | |
| STEUERUNG | System | Siemens 828D |
| Monitor | 15" Touchmonitor | |
| Schleifprogramm | Dialogtyp | |
| SONSTIGES | Stellfläche | 2900 x 2600 x 2800 mm |
| Maschinengewicht | 5500 kgs |
Standard & optionale Zubehörteile
Standardzubehör
- Arbeitsleuchte & Dreifarben-Warnleuchte
- Kühlmittelpumpe & Magnetabscheider
- Papierfilter
- Ölkühler für hydrostatischen Rundtisch
- Permanent-Elektromagnetspannplatte
- Diamant-Dressiergerät mit Diamantstift
- Schleifscheibenflansch
Optionales Zubehör
- Ölnebelabscheider
- Linearmaßstab
- Halbautomatisches Auswucht-System für Schleifscheiben
- Auswuchtständer und Welle
- Ölkühler für Kühlmitteltank
- Klimaanlage für den Schaltschrank
- Kollisionsschutzsystem / Entmagnetisierer
- Transformator / Spannungsstabilisator
- CE-Norm / kundenspezifischer Artikel
