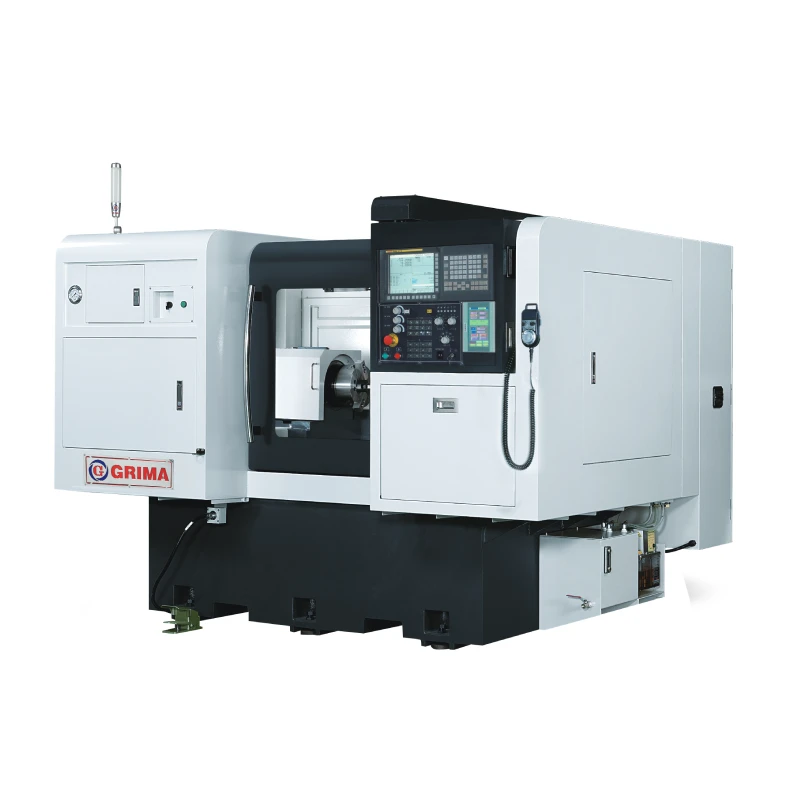

외·내경 원통 연삭기

KG-500

유형：KG-500

고급 외·내경 원통 연삭용으로 설계된 듀얼 연삭 스핀들
선삭 스핀들 사용 가능
최대 연삭 길이: 200mm
Fanuc 컨트롤러
풀 스플래시 가드
X, Y, Z축 이송 거리: 400 / 350+200 / 350+200mm

문의 목록에 추가

설명

사양

설명

FANUC 컨트롤러

다면 연삭을 위한 파라미터를 설정할 수 있는 강력한 기능을 제공합니다. 한 번의 설정으로 최대 16면 연삭을 수행할 수 있습니다.

터치 감지 모니터

다양한 연삭 상태에서 전류를 제어할 수 있습니다. 연삭 감지 기능을 통해 공구 설정, 보정 및 연삭 휠 크기 모니터링이 간편합니다.

리니어 가이드 및 볼스크루

X축과 Z축에 고정밀 리니어 가이드와 볼스크루를 적용하여 초정밀도와 강성을 보장합니다.

최고 품질의 주철

베이스 구조에는 FC30 주철을 적용하고 뜨임 및 응력 제거 처리를 실시하여 가공 정밀도와 안정성을 보장합니다.

대형 기계 베이스

역학 원리에 기반하여 각 구간 전체에 내부 리브를 배치한 대형 기계 베이스로, 장기간 높은 금속 강성과 안정성을 제공합니다.

서보 모터 구동

X축과 Z축 모두 서보 모터로 구동되며 최소 표시 단위는 0.0001mm입니다.

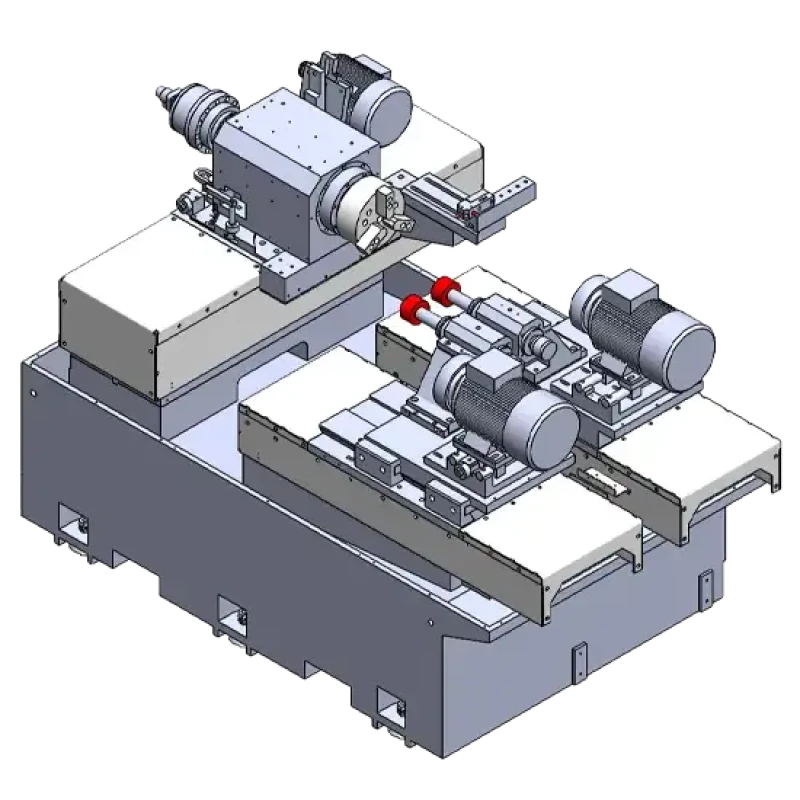

구조

스핀들

가공물

사양

기계 사양

		KG-500	KG-500L	KG-500LE	KG-400IE
가공 능력	연삭 직경 범위	Ø 4 ~ Ø 320 mm	Ø 4 ~ Ø 320 mm	Ø 4 ~ Ø 320 mm	Ø 4 ~ Ø 320 mm
	최대 연삭 깊이	200 mm	200 mm	200 mm	200 mm
	가공물 최대 선회 직경	Ø 450 mm	Ø 500 mm	Ø 480 mm	Ø 400 mm
	방수 커버 내부 선회 직경	Ø 300 mm	Ø 300 mm	Ø 300 mm	Ø 300 mm
컨트롤러 시스템	컨트롤러	FANUC	FANUC	FANUC	FANUC
주축대	스핀들 회전 속도	0 ~ 1000 rpm	0 ~ 1000 rpm	0 ~ 1000 rpm	1000 rpm
	X축 이송 속도/최대 이송 거리	10 M/min / 400 mm	10 M/min / 750 mm	10 M/min / 750 mm	10 M/min / 390 mm
	X축 최소 표시 단위	0.0001 mm	0.0001 mm	0.0001 mm	0.0001 mm
	선회 각도	-5° ~ +30°	-5° ~ +30°	-5° ~ +30°	-5° ~ +15°
작업대	Y축 및 Z축 이송 속도	Y : 10 / Z : 10 M/min	Y : 10 / Z : 10 M/min	Y : 10 / Z : 10 M/min	Y : 10 / Z : 10 M/min
	Y축 및 Z축 최대 이송 거리	Y : 350+200 / Z : 350+200	Y : 320+200 / Z : 320+200	Y : 320+150 / Z : 320+200	Y : 350+150 / Z : 350+200
	Y축 및 Z축 최소 표시 단위	Y : 0.0001 / Z : 0.0001	Y : 0.0001 / Z : 0.0001	Y : 0.0001 / Z : 0.0001	Y : 0.0001 / Z : 0.0001
	스핀들 중심에서 바닥까지의 거리	1100 mm	1100 mm	1100 mm	1100 mm
유압 시스템	오일 탱크 용량	30 L	30 L	30 L	30 L
냉각 시스템	절삭유 탱크 용량	250 L	250 L	250 L	250 L
모터	유압 모터	0.75 Kw (1HP)	0.75 Kw (1HP)	0.75 Kw (1HP)	0.75 Kw (1HP)
	절삭유 펌프 모터	0.18 Kw (1/4HP)	0.37 Kw (1/2HP)	원통 휠: 0.18 Kw (1/4HP) 기계: 0.37 Kw (1/2HP)	원통 휠: 0.18 Kw (1/4HP) 기계: 0.37 Kw (1/2HP)
	X축 및 Y축 및 Z축 서보 모터	X : 1.6 / Y : 1.6 / Z : 1.6	X : 1.6 / Y : 1.6 / Z : 1.6	X : 1.6 / Y : 1.6 / Z : 1.6	X : 1.6 / Y : 1.6 / Z : 1.6
	연삭 휠 모터 (kw)	Y: 4.0 (5HP) Z: 4.0 (5HP)	Y: 2.2 (3HP) Z: 2.2 (3HP)	Y: 5.5 (7.5HP) Z: 3.7 (5HP)	Y: 5.5 (7.5HP) Z: 3.7 (5HP)
스핀들 모터	스핀들 모터	2.2 (3HP)	2.2 (3HP)	2.2 (3HP)	2.2 (3HP)
기타	자동 윤활 장치	4 L	4 L	4 L	4 L
	기계 크기 [LxWxH] -액세서리 포함	3450 x 2150 x1900 mm	3450 x 2350 x1950 mm	3450 x 2350 x2055 mm	3450 x 2350 x2055 mm
	기계 중량	4750 kg	5000 kg	5300 kg	5000 kg

표준 액세서리 구성표

표준 액세서리	KG-500	KG-500L	KG-500LE	KG-400IE
CNC 컨트롤러	●	●	●	●
X축 주축대 모터용 인버터	●	●	●	●
Y축 연삭 스핀들 모터용 인버터	●	●	●	●
Z축 연삭 스핀들 모터용 인버터	●	●	●	●
Y축 연삭 스핀들	●	●	●	●
Z축 연삭 스핀들	●	●	●	●
유압 척	●	●	●	●
유압 실린더	●	●	●	●
3색 경고등	●	●	●	●
작업등	●	●	●	●
공구함	●	●	●	●
자동 윤활 장치	●	●	●	●
절삭유 탱크 및 펌프	●	●	●	●
종이 필터	●	●	●	●
자력 분리기	●	●	●	●
펌프가 장착된 유압 탱크	●	●	●	●
캐비닛 내부 방열 시스템	●	●	●	●
다이아몬드 드레서	●	●	●	●
수평 조정 볼트 및 패드	●	●	●	●
기계·전기 작동 매뉴얼	●	●	●	●
완전 밀폐형 커버	●	●	●	●
