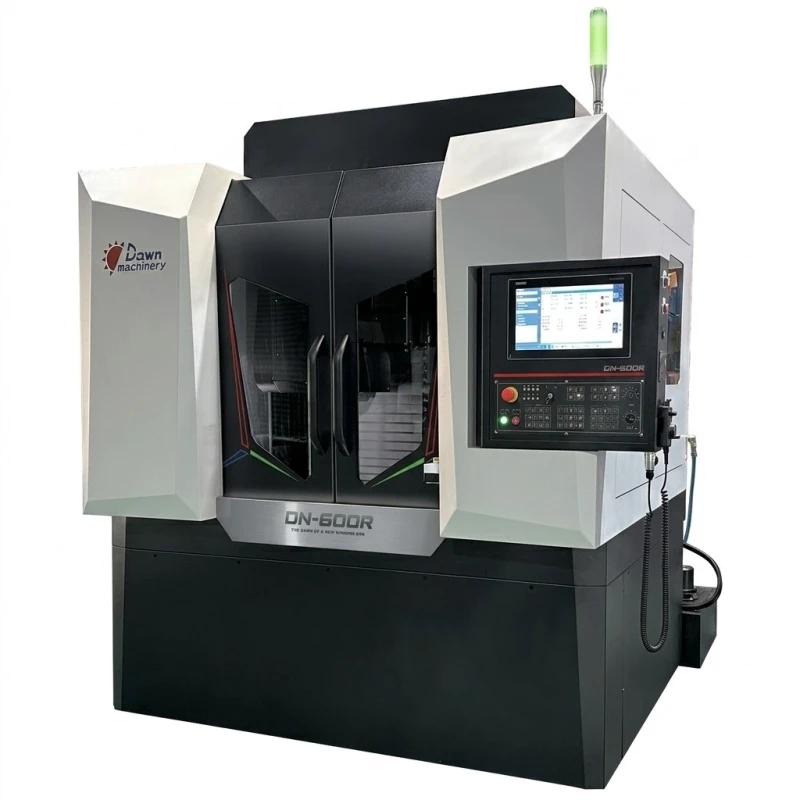

Rectificadora CNC de superficies rotativa DN-600R de precisión
Especificaciones
Características clave de nuestra rectificadora superficial rotativa CNC
Interfaz conversacional Control numérico CNC con una interfaz conversacional para seleccionar opciones de rectificado (plano, cóncavo o convexo).
Velocidad lineal constante La velocidad de la mesa giratoria se puede ajustar para el rectificado con un modo de "velocidad lineal constante" para un acabado superficial uniforme.

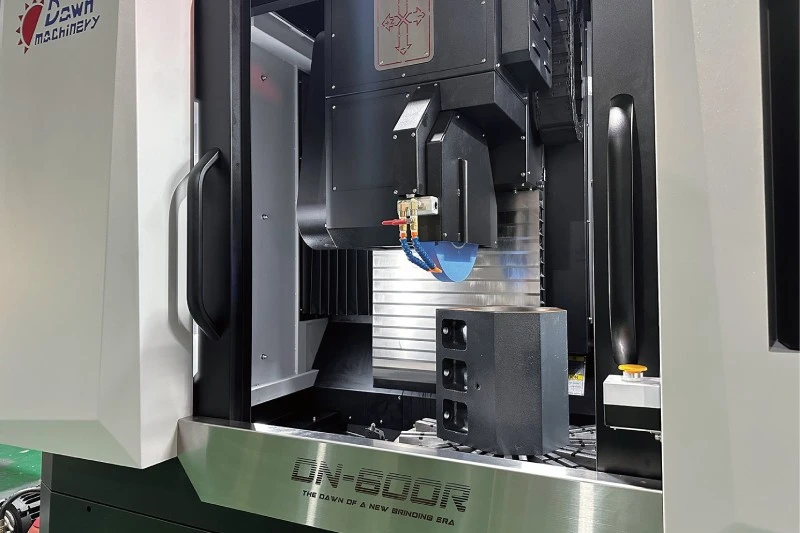

Estructura de pórtico de alta rigidezEstructura de pórtico de alta rigidez, con la mesa giratoria hidrostática ubicada en una posición fija para facilitar el mantenimiento de precisión. Los rieles y los mecanismos de accionamiento están situados en el puente del pórtico para evitar los efectos del refrigerante de rectificado.
Altura máxima de la pieza Diseño optimizado del espacio vertical que permite una capacidad máxima de altura de pieza de hasta 400 mm.
Mesa giratoria hidrostática integrada DD Mesa giratoria hidrostática integrada DD (accionamiento directo) sin transmisión por correa, garantizando una precisión de rotación extrema mantenida de forma consistente dentro de 1μ.
Especificaciones técnicas
| Ítem | N.º de modelo | DN-600R |
|---|---|---|
| MESA DE TRABAJO | Dimensiones de la mesa giratoria | Ø600 mm |
| Diámetro máximo de la pieza | Ø650 mm | |
| Velocidad de rotación | 5~500 rpm | |
| Peso máximo de carga | 300 kg | |
| Estructura | Hidrostática | |
| Accionamiento | Accionamiento directo integrado | |
| Precisión de rotación | 1μ | |
| RECORRIDO | Recorrido eje Y (Subida/bajada de la rueda) | 450 mm |
| Recorrido eje Z (Movimiento longitudinal) | 420 mm | |
| Distancia: centro del husillo a la mesa giratoria | 600 mm | |
| HUSILLO | Velocidad de rotación | 3000 rpm |
| Tamaño de la muela (OD x T x ID) | Ø405 x 38 x Ø127 mm | |
| Motor | 10 HP | |
| AVANCE | Velocidad rápida (Y/Z) | 20/20 m/min |
| Velocidad de corte | 10 m/min | |
| Diámetro y paso del husillo de bolas | 40mm, P10 | |
| Guía (Y/Z) | Guía lineal tipo rodillo (MRC35/MRA45) | |
| Potencia del servomotor de eje (Y/Z) | 3kw/3kw | |
| CONTROLADOR | Sistema | Siemens 828D |
| Monitor | Monitor táctil de 15" | |
| Programa de rectificado | Tipo conversacional | |
| OTROS | Espacio en planta | 2900 x 2600 x 2800 mm |
| Peso de la máquina | 5500 kgs |
Accesorios estándar y opcionales
Accesorios estándar
- Lámpara de trabajo y lámpara de alarma tricolor
- Bomba de refrigerante y separador magnético
- Filtro de papel
- Enfriador de aceite para mesa giratoria hidrostática
- Plato electromagnético permanente
- Dressador de diamante con aguja de diamante
- Brida de muela
Accesorios opcionales
- Colector de neblina de aceite
- Escala lineal
- Sistema semiautomático de balanceo de ruedas
- Soporte y eje para balanceo
- Enfriador de aceite para el tanque de refrigerante
- Aire acondicionado para el gabinete eléctrico
- Sistema anticolisión / desmagnetizador
- Transformador / Estabilizador de voltaje
- Norma CE / artículo personalizado
