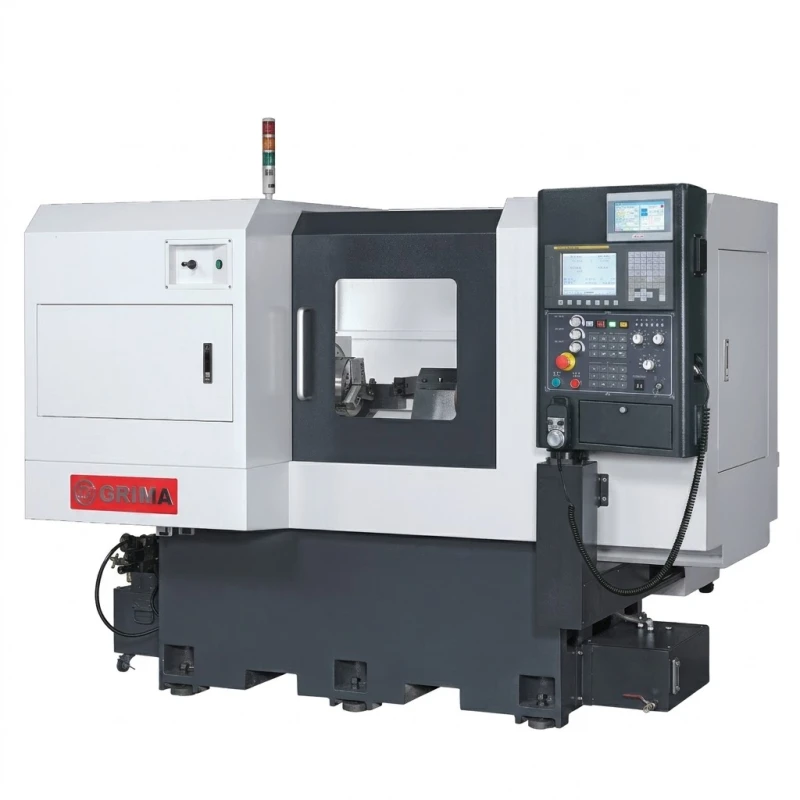

KG-150B
KG-150B
유형：KG-150B
듀얼 연삭 스핀들
단면 연삭 스핀들 장착 가능
최대 연삭 길이 150mm
Fanuc 컨트롤러
완전 방호 커버
X, Z축 스트로크 350/400+100mm
단면 연삭 스핀들 장착 가능
최대 연삭 길이 150mm
Fanuc 컨트롤러
완전 방호 커버
X, Z축 스트로크 350/400+100mm
사양
구조적 특징
리니어 가이드 및 볼스크류
X, Z축에 고정밀 리니어 가이드와 C1급 볼스크류를 적용하여 초정밀도와 강성을 보장합니다.
견고한 머신 베이스
기계역학을 기반으로 각 구간 전체에 내부 리브를 배치한 대형 머신 베이스를 적용하여 장기간 금속 강성과 안정성을 유지합니다.
최고 품질의 주철
베이스 구조에는 FC30 주철을 적용하고, 가공 정확도와 안정성을 보장하기 위해 뜨임 및 응력 제거 처리를 실시합니다.
서보 모터 구동
X, Z축 모두 서보 모터로 구동되며 최소 표시 단위는 0.0001mm입니다.
터치 감지 모니터
- 다양한 연삭 상태에서 전류 제어
- 연삭 감지
- 공구 설정, 보정 및 연삭 휠 크기 모니터링이 용이
FANUC 컨트롤러
- 다중 면 연삭 파라미터 설정을 위한 강력한 기능
- 1회 설정으로 16면 연삭 실행 가능

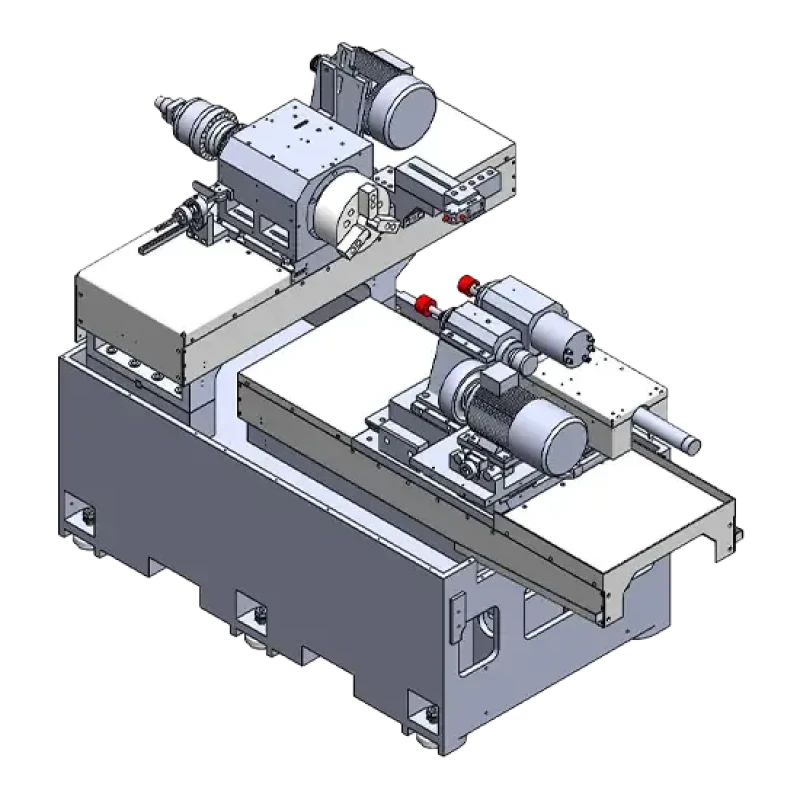

구조
가공물
사양
기계 사양
| KG-150A | KG-150B | KG-150D | ||
|---|---|---|---|---|
| 가공 능력 |
연삭 직경 범위 | Ø 4 ~ Ø 240 mm | Ø 4 ~ Ø 200mm | Ø 4 ~ Ø 240 mm |
| 최대 연삭 깊이 | 150 mm | 150 mm | 150 mm | |
| 가공물 최대 선회 범위 | Ø 380 mm | Ø 300mm | Ø 300 mm | |
| 방수 커버 내부 선회 범위 | Ø 300 mm | Ø 300mm | Ø 300 mm | |
| 컨트롤러 시스템 |
컨트롤러 | FANUC | FANUC | FANUC |
| 주축대 | 스핀들 회전 속도 | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| X축 이송 속도 / 최대 스트로크 | 10 M/min / 350 mm | 10 M/min / 350 mm | 10 M/min / 350 mm | |
| X축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 선회 각도 | -5° ~ +15° | -5° ~ +15° | -5° ~ +15° | |
| 작업대 | Z축 이송 속도 | 10 M/min | 10 M/min | 10 M/min |
| Z축 최대 스트로크 | 400+100 mm | 400+100 mm | 400+100 mm | |
| Z축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 스핀들 중심에서 지면까지의 거리 | 1060 mm | 1060 mm | 1060 mm | |
| 유압 시스템 |
오일 탱크 용량 | 30 L | 30 L | 40 L |
| 냉각 시스템 |
절삭유 탱크 용량 | 160 L | 160 L | 160 L |
| 모터 | 유압 모터 | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 1.5 Kw (2HP) |
| 절삭유 펌프 모터 | 0.18 Kw (1/4HP) | 0.18 Kw (1/4HP) | 0.18Kw(1/4HP) | |
| X축 및 Z축 서보 모터 | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | |
| 연삭 휠 모터 (kw) | Z : 2.2 , (3HP) - |
Z : 2.2 , (3HP) Z2 : 3.0(내장형) |
Z : 2.2 , (3HP) Z2 : 2.2 , (3HP) |
|
| 스핀들 모터 | 2.2 , (3HP) | 2.2 , (3HP) | 2.2 , (3HP) | |
| 기타 | 자동 윤활 장치 | 2 L | 2 L | 2 L |
| 기계 크기 [LxWxH] - 액세서리 포함 | 2500 x 2300 x1750 mm | 2500 x 2300 x1750 mm | 2500 x 2400 x 1990 mm | |
| 기계 중량 | 3000 kg | 3200 kg | 3200 kg | |
표준 액세서리 구성표
| 표준 액세서리 | KG-150A | KG-150B | KG-150D |
|---|---|---|---|
| CNC 컨트롤러 | ● | ● | ● |
| X축 주축대 모터용 인버터 | ● | ● | ● |
| Z축 연삭 스핀들 모터용 인버터 | ● | ● | ● |
| Z2축 연삭 스핀들 모터용 인버터 | - | ● | ● |
| Z축 연삭 스핀들 | ● | ● | ● |
| Z2축 연삭 스핀들 | - | ● | ● |
| 유압 척 | ● | ● | ● |
| 유압 실린더 | ● | ● | ● |
| 3색 경고등 | ● | ● | ● |
| 작업등 | ● | ● | ● |
| 공구함 | ● | ● | ● |
| 자동 윤활 장치 | ● | ● | ● |
| 절삭유 탱크 및 펌프 | ● | ● | ● |
| 종이 필터 | ● | ● | ● |
| 자기 분리기 | ● | ● | ● |
| 펌프 장착 유압 탱크 | ● | ● | ● |
| 캐비닛 내부 방열 시스템 | ● | ● | ● |
| 다이아몬드 드레서 | ● | ● | ● |
| 수평 조절 볼트 및 패드 | ● | ● | ● |
| 기계 및 전기 작동 매뉴얼 | ● | ● | ● |
| 완전 밀폐형 커버 | - | ● | ● |
| 반밀폐형 커버 | ● | - | - |
