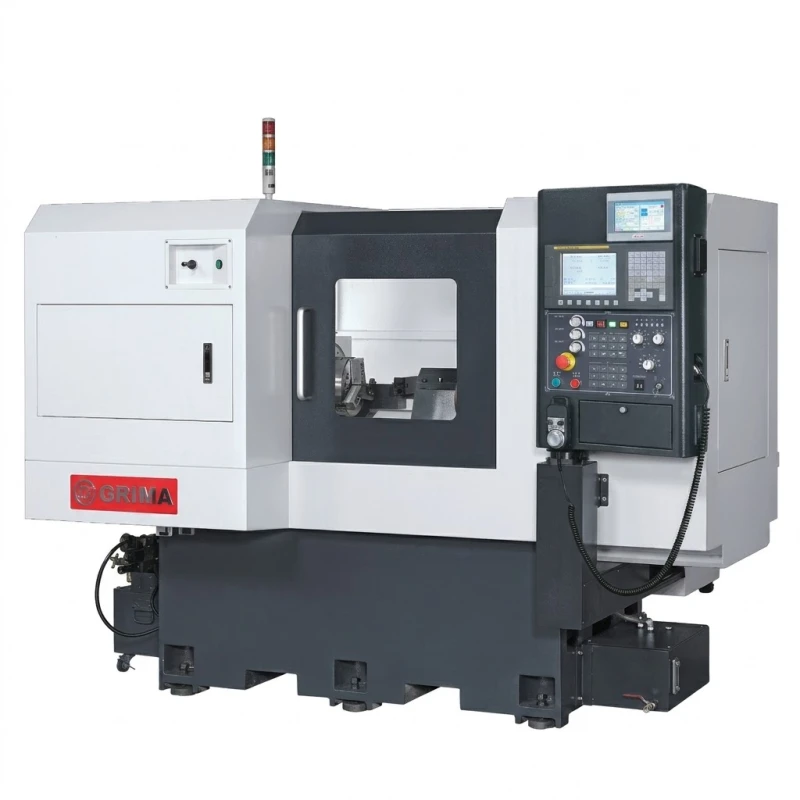

Tipo：KG-150B
Husillo de rectificado doble
Disponible para husillo de rectificado de caras
Longitud máxima de rectificado: 150mm
Controlador Fanuc
Protección integral contra salpicaduras
Recorrido de los ejes X, Z: 350/400+100mm
Añadir a la consulta

Especificaciones

Especificaciones

Especificaciones

Características estructurales

Guías lineales y husillos de bolas

Guías lineales de alta precisión y husillo de bolas C1 para los ejes X y Z, que garantizan una precisión y rigidez excepcionales.

Bancada de máquina sobredimensionada

Bancada de máquina sobredimensionada con nervaduras internas a lo largo de cada sección, diseñada según principios mecánicos para ofrecer rigidez metálica y estabilidad a largo plazo.

Hierro fundido de primera calidad

La estructura de la bancada está fabricada en hierro fundido FC30, con tratamiento de revenido y alivio de tensiones para garantizar la precisión y estabilidad del mecanizado.

Accionamiento mediante servomotor

Los ejes X y Z funcionan mediante servomotores, con una resolución mínima de visualización de 0.0001mm.

MONITOR CON SENSOR TÁCTIL

  • Control de la corriente según el estado del rectificado
  • Detección del rectificado
  • Facilita el reglaje de herramientas, la compensación y la supervisión del tamaño de la muela

CONTROLADOR FANUC

  • Función avanzada para configurar parámetros de rectificado de múltiples caras
  • Permite ejecutar el rectificado de 16 caras con una sola configuración

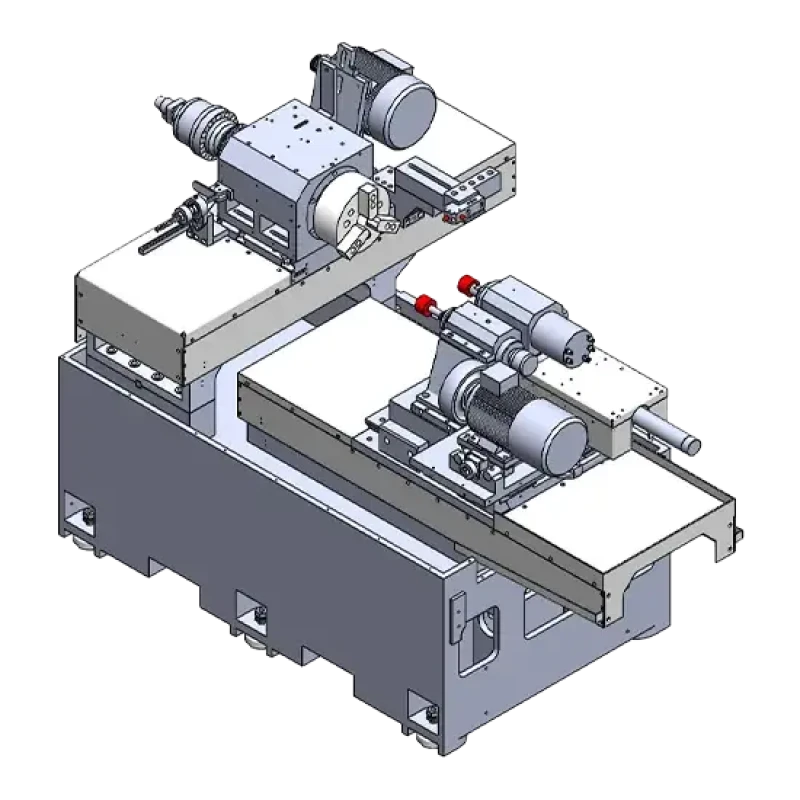

Estructura

With ATC
Without ATC
Without ATC
Without ATC

PIEZA DE TRABAJO

With ATC
Without ATC
Without ATC

Especificaciones

Especificaciones de la máquina

KG-150A KG-150B KG-150D
Capacidad
de trabajo		 Rango de diámetros de rectificado Ø 4 ~ Ø 240 mm Ø 4 ~ Ø 200mm Ø 4 ~ Ø 240 mm
Profundidad máxima de rectificado 150 mm 150 mm 150 mm
Rango máximo de oscilación de la pieza Ø 380 mm Ø 300mm Ø 300 mm
Rango de oscilación dentro de la cubierta estanca Ø 300 mm Ø 300mm Ø 300 mm
Sistema de
control		 Controlador FANUC FANUC FANUC
Cabezal Velocidad del husillo 0 ~ 1000 rpm 0 ~ 1000 rpm 0 ~ 1000 rpm
Velocidad de avance del eje X / recorrido máximo 10 M/min / 350 mm 10 M/min / 350 mm 10 M/min / 350 mm
Unidad mínima de visualización del eje X 0.0001 mm 0.0001 mm 0.0001 mm
Ángulo de giro -5° ~ +15° -5° ~ +15° -5° ~ +15°
Mesa de
trabajo		 Velocidad de avance del eje Z 10 M/min 10 M/min 10 M/min
Recorrido máximo del eje Z 400+100 mm 400+100 mm 400+100 mm
Unidad mínima de visualización del eje Z 0.0001 mm 0.0001 mm 0.0001 mm
Distancia del centro del husillo al suelo 1060 mm 1060 mm 1060 mm
Sistema
hidráulico		 Capacidad del depósito de aceite 30 L 30 L 40 L
Sistema de
refrigeración		 Capacidad del depósito de refrigerante 160 L 160 L 160 L
Motor Motor hidráulico 0.75 Kw (1HP) 0.75 Kw (1HP) 1.5 Kw (2HP)
Motor de la bomba de refrigerante 0.18 Kw (1/4HP) 0.18 Kw (1/4HP) 0.18Kw(1/4HP)
Servomotor de los ejes X y Z X : 1.2 Kw / Z : 1.2 Kw X : 1.2 Kw / Z : 1.2 Kw X : 1.2 Kw / Z : 1.2 Kw
Motor de la muela de rectificado (kw) Z : 2.2 , (3HP)
-		 Z : 2.2 , (3HP)
Z2 : 3.0(Built-in)		 Z : 2.2 , (3HP)
Z2 : 2.2 , (3HP)
Motor del husillo 2.2 , (3HP) 2.2 , (3HP) 2.2 , (3HP)
Otros Lubricador automático 2 L 2 L 2 L
Dimensiones de la máquina [LxWxH], incluidos los accesorios 2500 x 2300 x1750 mm 2500 x 2300 x1750 mm 2500 x 2400 x 1990 mm
Peso de la máquina 3000 kg 3200 kg 3200 kg

Matriz de accesorios estándar

ACCESORIOS ESTÁNDAR KG-150A KG-150B KG-150D
Controlador CNC ● ● ●
Variador para el motor del cabezal del eje X ● ● ●
Variador para el motor del husillo de rectificado del eje Z ● ● ●
Variador para el motor del husillo de rectificado del eje Z2 - ● ●
Husillo de rectificado del eje Z ● ● ●
Husillo de rectificado del eje Z2 - ● ●
Plato hidráulico ● ● ●
Cilindro hidráulico ● ● ●
Piloto luminoso de alarma tricolor ● ● ●
Lámpara de trabajo ● ● ●
Caja de herramientas ● ● ●
Lubricador automático ● ● ●
Depósito y bomba de refrigerante ● ● ●
Filtro de papel ● ● ●
Separador magnético ● ● ●
Depósito hidráulico con bomba ● ● ●
Sistema interno de disipación térmica dentro del armario ● ● ●
Diamantador ● ● ●
Pernos y calzos de nivelación ● ● ●
Manuales de operación mecánica y eléctrica ● ● ●
Cubierta completamente cerrada - ● ●
Cubierta semicerrada ● - -
