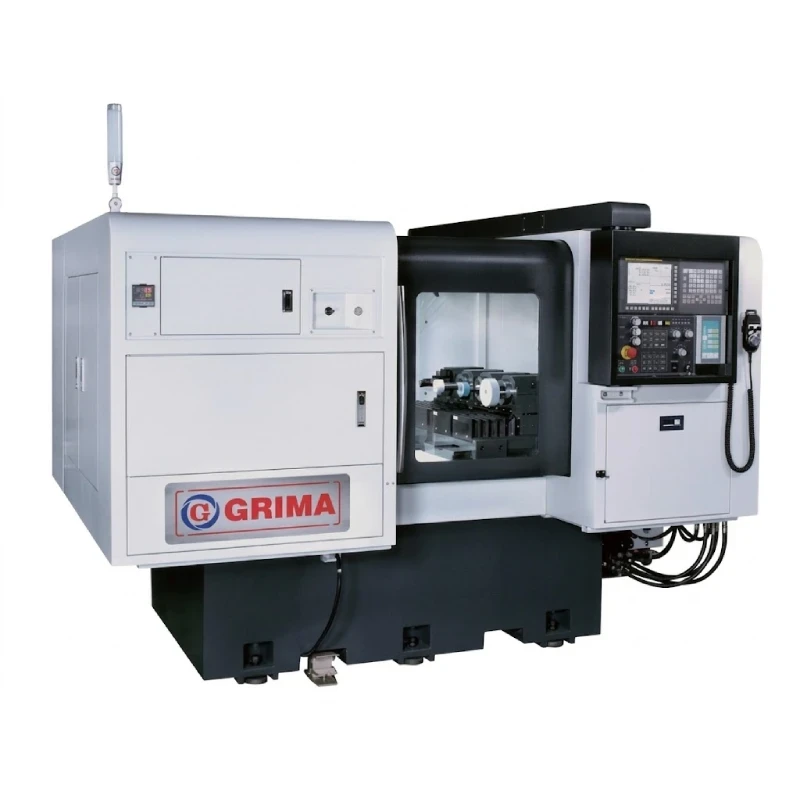

KG-500L
KG-500L
Typ：KG-500L
Dreifach-Schleifspindel + Drehspindel (optional)
Max. Schleiflänge: 200mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X-, Y- und Z-Achse: 750 / 320+200 / 320+200mm
Max. Schleiflänge: 200mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X-, Y- und Z-Achse: 750 / 320+200 / 320+200mm
Technische Daten
Typ A – Standard
Schleifspindel mit Riemenantrieb
- Spindeldurchmesser: Ø90mm
- Kann auf eine Schleifspindel mit anderer Drehzahl umgerüstet werden
- Ausgestattet mit einem bürstenlosen Servomotor zur deutlichen Steigerung von Drehmoment und Effizienz beim Schleifen mit niedriger Drehzahl
Optionales Zubehör
Drehmodul für die Y-Achse
| Verfahrweg: 180mm | Innenwerkzeughalter: ø40mm |
| Antrieb: Hydraulisch | Führung: Linearführung |
Planschleifaufsatz für die Z-Achse
| Verfahrweg: 180mm | Spindel: Integriert (10000 rpm) |
| Leistung: 3 Kw | Kühlmittel: Ölkühler |
Typ B – Völlig neues Design (Denken außerhalb des Üblichen)
| Modul | Y-Achse | Y2-Achse | Z-Achse | Z2-Achse |
|---|---|---|---|---|
| Verfahrweg | 180 mm | 180 mm | 180 mm | 180 mm |
| Spindeltyp | Integriert | Bohrhalter (ø40mm) | Integriert | Integriert |
| Spindeldrehzahl | 30000 rpm | - | 6000 rpm | 20000 rpm |
| Leistung | 3 Kw | - | 6.0 Kw | 3 Kw |
| Kühlmittel | Ölkühler | - | Ölkühler | Ölkühler |
| Antrieb / Führung | Hydraulisch / Linear | Hydraulisch / Linear | Hydraulisch | Hydraulisch |

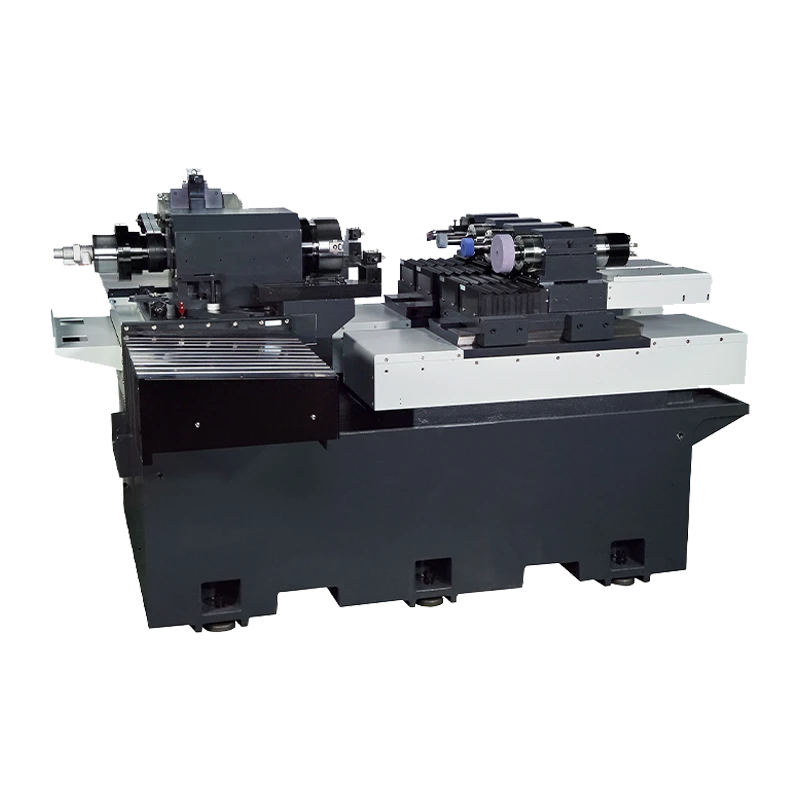

Aufbau
Technische Daten
Maschinenspezifikationen
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| Arbeits- kapazität |
Schleifdurchmesserbereich | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Max. Schleiftiefe | 200 mm | 200 mm | 200 mm | 200 mm | |
| Max. Schwenkbereich des Werkstücks | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| Schwenkbereich innerhalb der wasserdichten Abdeckung | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| Steuerungs- system |
Steuerung | FANUC | FANUC | FANUC | FANUC |
| Werkstückspindel | Spindeldrehzahl | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| Vorschubgeschwindigkeit / max. Verfahrweg der X-Achse | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| Kleinste Anzeigeeinheit der X-Achse | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Schwenkwinkel | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| Arbeitstisch | Vorschubgeschwindigkeit der Y- und Z-Achse | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Max. Verfahrweg der Y- und Z-Achse | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Kleinste Anzeigeeinheit der Y- und Z-Achse | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| Abstand von der Spindelmitte zum Boden | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| Hydraulik- system |
Fassungsvermögen des Öltanks | 30 L | 30 L | 30 L | 30 L |
| Kühl- system |
Fassungsvermögen des Kühlmitteltanks | 250 L | 250 L | 250 L | 250 L |
| Motor | Hydraulikmotor | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| Motor der Kühlmittelpumpe | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
|
| Servomotoren der X-, Y- und Z-Achse | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| Schleifscheibenmotor (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| Spindelmotor | Spindelmotor | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| Sonstiges | Automatische Schmierpumpe | 4 L | 4 L | 4 L | 4 L |
| Maschinenabmessungen [LxBxH] - einschließlich Zubehör |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| Maschinengewicht | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
Standard-Zubehörmatrix
| STANDARDZUBEHÖR | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| CNC-Steuerung | ● | ● | ● | ● |
| Frequenzumrichter für den X-Achsen-Werkstückspindelmotor | ● | ● | ● | ● |
| Frequenzumrichter für den Y-Achsen-Schleifspindelmotor | ● | ● | ● | ● |
| Frequenzumrichter für den Z-Achsen-Schleifspindelmotor | ● | ● | ● | ● |
| Y-Achsen-Schleifspindel | ● | ● | ● | ● |
| Z-Achsen-Schleifspindel | ● | ● | ● | ● |
| Hydraulikfutter | ● | ● | ● | ● |
| Hydraulikzylinder | ● | ● | ● | ● |
| Dreifarbige Warnleuchte | ● | ● | ● | ● |
| Arbeitsleuchte | ● | ● | ● | ● |
| Werkzeugkasten | ● | ● | ● | ● |
| Automatische Schmierpumpe | ● | ● | ● | ● |
| Kühlmitteltank und -pumpe | ● | ● | ● | ● |
| Papierfilter | ● | ● | ● | ● |
| Magnetabscheider | ● | ● | ● | ● |
| Hydrauliktank mit Pumpe | ● | ● | ● | ● |
| Interne Wärmeabfuhr im Schaltschrank | ● | ● | ● | ● |
| Diamantabrichter | ● | ● | ● | ● |
| Nivellierbolzen und -platten | ● | ● | ● | ● |
| Mechanische und elektrische Bedienungsanleitungen | ● | ● | ● | ● |
| Vollständig geschlossene Verkleidung | ● | ● | ● | ● |
