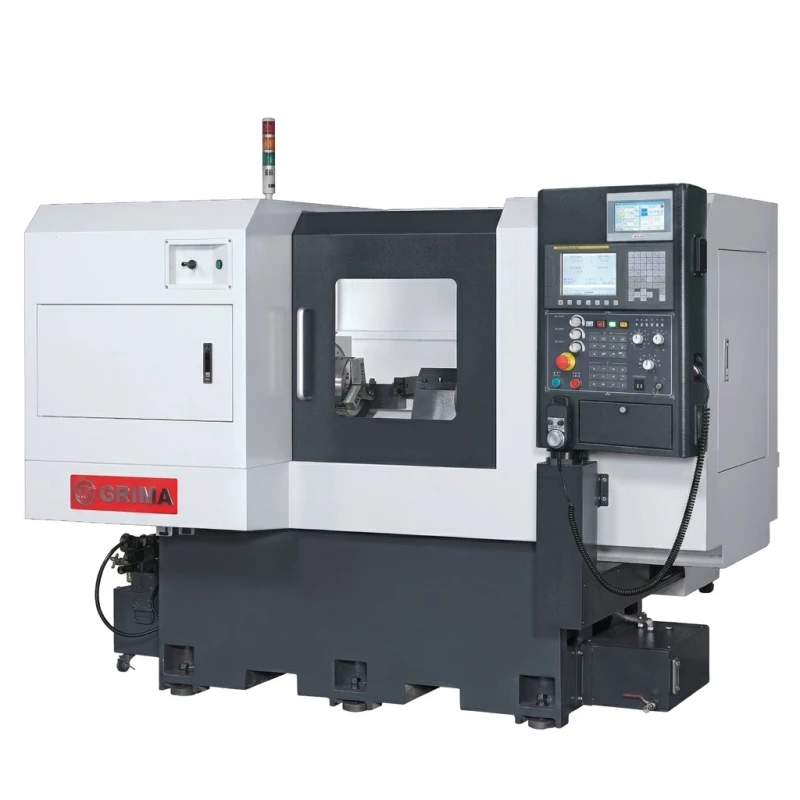

CNC-Innen-/Außenrundschleifmaschine mit Kombinationsfunktion

KG-150B

Typ：KG-150B

Doppel-Schleifspindel
Für Planschleifspindel erhältlich
Max. Schleiflänge 150mm
FANUC-Steuerung
Vollständige Spritzschutzverkleidung
X-, Z-Achsenhub 350/400+100mm

Zur Anfrage hinzufügen

Technische Daten

Konstruktive Merkmale

Linearführungen und Kugelgewindetriebe

Hochpräzise Linearführungen und Kugelgewindetriebe der Klasse C1 für die X- und Z-Achse gewährleisten höchste Präzision und Steifigkeit.

Massiver Maschinenständer

Übergroßer Maschinenständer mit durchgehenden inneren Rippen in jedem Abschnitt, ausgelegt nach den Prinzipien der Mechanik, für langfristige metallische Steifigkeit und Stabilität.

Hochwertiger Gusseisen

Die Grundstruktur besteht aus FC30-Gusseisen und wird angelassen sowie spannungsarm geglüht, um Bearbeitungsgenauigkeit und Stabilität zu gewährleisten.

Servomotorischer Antrieb

Die X- und Z-Achse werden beide von Servomotoren angetrieben; die kleinste Anzeigeeinheit beträgt 0.0001mm.

BERÜHRUNGSEMPFINDLICHER MONITOR

Überwachung des Stroms unter verschiedenen Schleifbedingungen
Schleifüberwachung
Einfache Werkzeugeinstellung, Kompensation und Überwachung der Schleifscheibengröße

FANUC-STEUERUNG

Leistungsstarke Funktion zur Einstellung von Parametern für das Schleifen mehrerer Flächen
Ausführung des Schleifens von 16 Flächen mit nur einer Einrichtung möglich

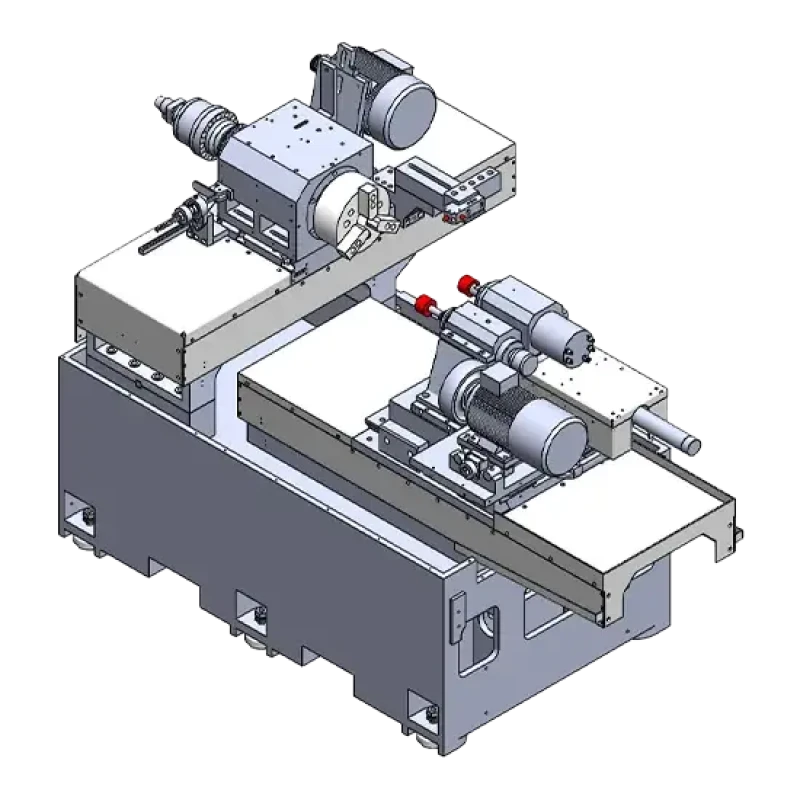

Aufbau

Werkstück

Technische Daten

Maschinenspezifikationen

		KG-150A	KG-150B	KG-150D
Arbeits- kapazität	Schleifdurchmesserbereich	Ø 4 ~ Ø 240 mm	Ø 4 ~ Ø 200mm	Ø 4 ~ Ø 240 mm
	Max. Schleiftiefe	150 mm	150 mm	150 mm
	Max. Schwenkbereich des Werkstücks	Ø 380 mm	Ø 300mm	Ø 300 mm
	Schwenkbereich innerhalb der wasserdichten Abdeckung	Ø 300 mm	Ø 300mm	Ø 300 mm
Steuerungs- system	Steuerung	FANUC	FANUC	FANUC
Werkstück- spindelstock	Spindeldrehzahl	0 ~ 1000 rpm	0 ~ 1000 rpm	0 ~ 1000 rpm
	X-Achsen-Vorschub / Max. Hub	10 M/min / 350 mm	10 M/min / 350 mm	10 M/min / 350 mm
	Kleinste Anzeigeeinheit der X-Achse	0.0001 mm	0.0001 mm	0.0001 mm
	Schwenkwinkel	-5° ~ +15°	-5° ~ +15°	-5° ~ +15°
Arbeitstisch	Vorschubgeschwindigkeit der Z-Achse	10 M/min	10 M/min	10 M/min
	Max. Hub der Z-Achse	400+100 mm	400+100 mm	400+100 mm
	Kleinste Anzeigeeinheit der Z-Achse	0.0001 mm	0.0001 mm	0.0001 mm
	Abstand von der Spindelmitte zum Boden	1060 mm	1060 mm	1060 mm
Hydraulik- system	Fassungsvermögen des Öltanks	30 L	30 L	40 L
Kühl- system	Fassungsvermögen des Kühlmitteltanks	160 L	160 L	160 L
Motor	Hydraulikmotor	0.75 Kw (1HP)	0.75 Kw (1HP)	1.5 Kw (2HP)
	Kühlmittelpumpenmotor	0.18 Kw (1/4HP)	0.18 Kw (1/4HP)	0.18Kw(1/4HP)
	Servomotor der X- und Z-Achse	X : 1.2 Kw / Z : 1.2 Kw	X : 1.2 Kw / Z : 1.2 Kw	X : 1.2 Kw / Z : 1.2 Kw
	Schleifscheibenmotor (kw)	Z : 2.2 , (3HP) -	Z : 2.2 , (3HP) Z2 : 3.0(Built-in)	Z : 2.2 , (3HP) Z2 : 2.2 , (3HP)
	Spindelmotor	2.2 , (3HP)	2.2 , (3HP)	2.2 , (3HP)
Sonstiges	Automatische Schmierung	2 L	2 L	2 L
	Maschinenabmessungen [LxBxH] – einschließlich Zubehör	2500 x 2300 x1750 mm	2500 x 2300 x1750 mm	2500 x 2400 x 1990 mm
	Maschinengewicht	3000 kg	3200 kg	3200 kg

Matrix der Standardzubehörteile

STANDARDZUBEHÖR	KG-150A	KG-150B	KG-150D
CNC-Steuerung	●	●	●
Frequenzumrichter für den Werkstückspindelmotor der X-Achse	●	●	●
Frequenzumrichter für den Schleifspindelmotor der Z-Achse	●	●	●
Frequenzumrichter für den Schleifspindelmotor der Z2-Achse	-	●	●
Schleifspindel der Z-Achse	●	●	●
Schleifspindel der Z2-Achse	-	●	●
Hydraulikfutter	●	●	●
Hydraulikzylinder	●	●	●
Dreifarbige Signalleuchte	●	●	●
Arbeitsleuchte	●	●	●
Werkzeugkasten	●	●	●
Automatische Schmierung	●	●	●
Kühlmitteltank und -pumpe	●	●	●
Papierfilter	●	●	●
Magnetabscheider	●	●	●
Hydrauliktank mit Pumpe	●	●	●
Interne Wärmeabfuhr im Schaltschrank	●	●	●
Diamantabrichter	●	●	●
Nivellierschrauben und -unterlagen	●	●	●
Mechanische und elektrische Bedienungsanleitungen	●	●	●
Vollständig geschlossene Abdeckung	-	●	●
Teilgeschlossene Abdeckung	●	-	-
