KG-150D
KG-150D

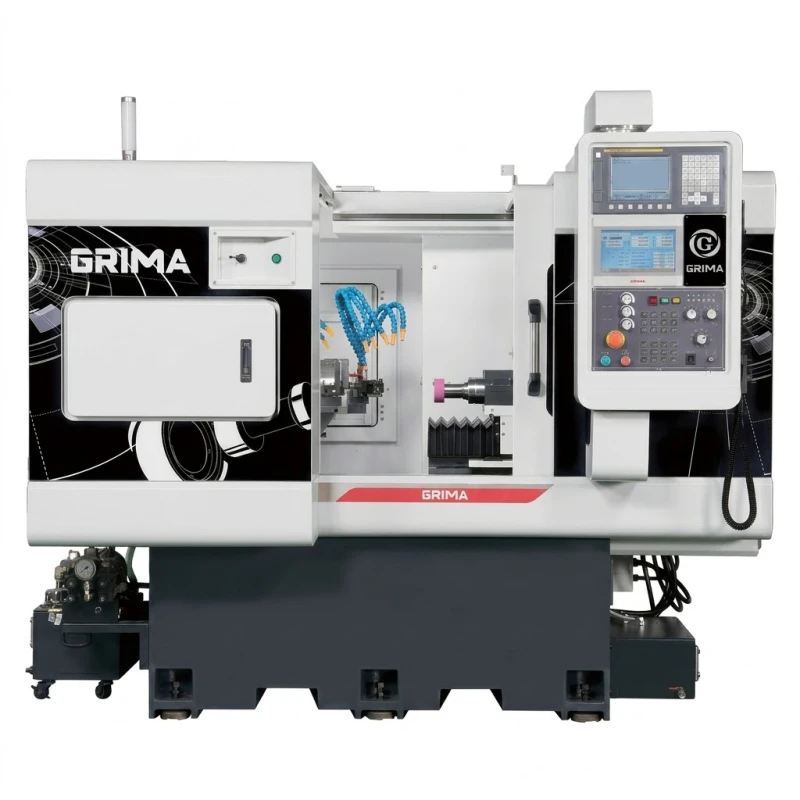

Tipo：KG-150DDisponible para husillo de rectificado de caras
Longitud máxima de rectificado: 150mm
Controlador Fanuc
Protección integral contra salpicaduras
Recorrido de los ejes X y Z: 350/400+100mm
Especificaciones
Características estructurales y de diseño
Diseño innovador del carro
El innovador diseño del movimiento del carro reduce significativamente las interferencias durante las operaciones de rectificado.
Control híbrido del husillo
El husillo de rectificado se posiciona mediante un cilindro hidráulico, mientras que la amplitud del movimiento se controla mediante un servomotor.
Husillo de alta velocidad
La velocidad del husillo de rectificado puede ajustarse entre 10,000 RPM y 50,000 RPM para adaptarse a diversas aplicaciones.
Mayor eficiencia
El diámetro máximo de la muela de rectificado es de hasta 150mm, lo que mejora considerablemente la eficiencia del mecanizado y la eliminación de material.
Interfaz operativa
Cuenta con una interfaz operativa conversacional completamente nueva. Este sistema combina una potente funcionalidad con una lógica de operación sencilla, permitiendo a los usuarios programar tareas de rectificado complejas con una intervención mínima.

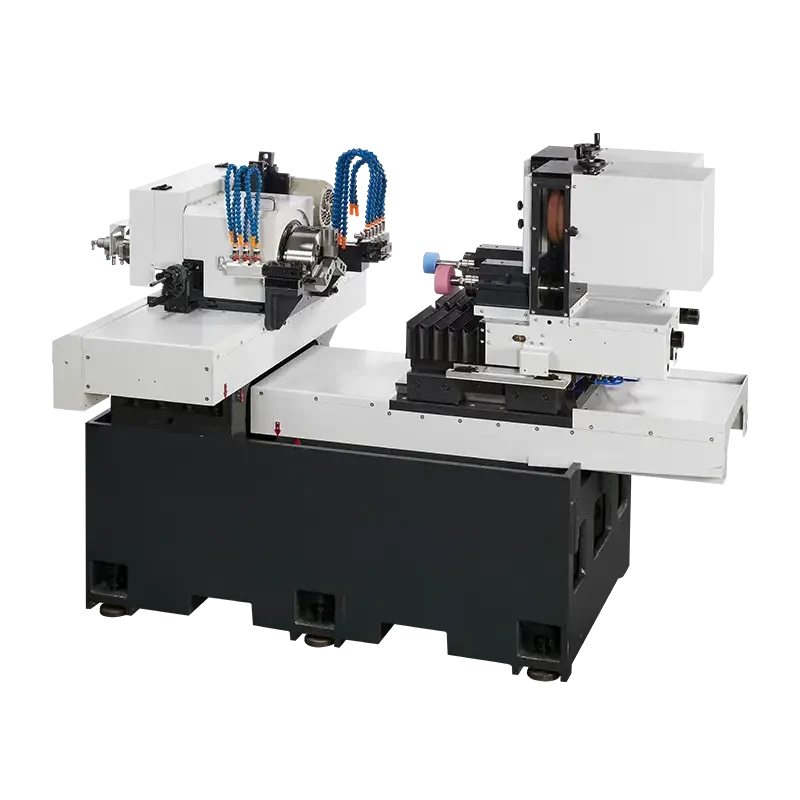

Estructura
PIEZA DE TRABAJO
Especificaciones
Especificaciones de la máquina
| KG-150A | KG-150B | KG-150D | ||
|---|---|---|---|---|
| Capacidad de trabajo |
Rango de diámetros de rectificado | Ø 4 ~ Ø 240 mm | Ø 4 ~ Ø 200mm | Ø 4 ~ Ø 240 mm |
| Profundidad máxima de rectificado | 150 mm | 150 mm | 150 mm | |
| Rango máximo de oscilación de la pieza de trabajo | Ø 380 mm | Ø 300mm | Ø 300 mm | |
| Rango de oscilación dentro de la cubierta impermeable | Ø 300 mm | Ø 300mm | Ø 300 mm | |
| Sistema de control |
Controlador | FANUC | FANUC | FANUC |
| Cabezal de trabajo |
Velocidad del husillo | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| Velocidad de avance del eje X / Recorrido máximo | 10 M/min / 350 mm | 10 M/min / 350 mm | 10 M/min / 350 mm | |
| Unidad mínima de visualización del eje X | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Ángulo de giro | -5° ~ +15° | -5° ~ +15° | -5° ~ +15° | |
| Mesa de trabajo |
Velocidad de avance del eje Z | 10 M/min | 10 M/min | 10 M/min |
| Recorrido máximo del eje Z | 400+100 mm | 400+100 mm | 400+100 mm | |
| Unidad mínima de visualización del eje Z | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Distancia del centro del husillo al suelo | 1060 mm | 1060 mm | 1060 mm | |
| Sistema hidráulico |
Capacidad del depósito de aceite | 30 L | 30 L | 40 L |
| Sistema de refrigeración |
Capacidad del depósito de refrigerante | 160 L | 160 L | 160 L |
| Motor | Motor hidráulico | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 1.5 Kw (2HP) |
| Motor de la bomba de refrigerante | 0.18 Kw (1/4HP) | 0.18 Kw (1/4HP) | 0.18Kw(1/4HP) | |
| Servomotor de los ejes X y Z | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | |
| Motor de la muela de rectificado (kw) | Z : 2.2 , (3HP) - |
Z : 2.2 , (3HP) Z2 : 3.0(Built-in) |
Z : 2.2 , (3HP) Z2 : 2.2 , (3HP) |
|
| Motor del husillo | 2.2 , (3HP) | 2.2 , (3HP) | 2.2 , (3HP) | |
| Otros | Lubricador automático | 2 L | 2 L | 2 L |
| Dimensiones de la máquina [LxAnxAl], incluidos los accesorios | 2500 x 2300 x1750 mm | 2500 x 2300 x1750 mm | 2500 x 2400 x 1990 mm | |
| Peso de la máquina | 3000 kg | 3200 kg | 3200 kg | |
Matriz de accesorios estándar
| ACCESORIOS ESTÁNDAR | KG-150A | KG-150B | KG-150D |
|---|---|---|---|
| Controlador CNC | ● | ● | ● |
| Variador para el motor del cabezal de trabajo del eje X | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Z | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Z2 | - | ● | ● |
| Husillo de rectificado del eje Z | ● | ● | ● |
| Husillo de rectificado del eje Z2 | - | ● | ● |
| Plato hidráulico | ● | ● | ● |
| Cilindro hidráulico | ● | ● | ● |
| Lámpara de alarma tricolor | ● | ● | ● |
| Lámpara de trabajo | ● | ● | ● |
| Caja de herramientas | ● | ● | ● |
| Lubricador automático | ● | ● | ● |
| Depósito y bomba de refrigerante | ● | ● | ● |
| Filtro de papel | ● | ● | ● |
| Separador magnético | ● | ● | ● |
| Depósito hidráulico con bomba | ● | ● | ● |
| Sistema interno de disipación térmica dentro del armario | ● | ● | ● |
| Diamantador | ● | ● | ● |
| Pernos y calzos de nivelación | ● | ● | ● |
| Manuales de operación mecánica y eléctrica | ● | ● | ● |
| Cubierta completamente cerrada | - | ● | ● |
| Cubierta semicerrada | ● | - | - |
