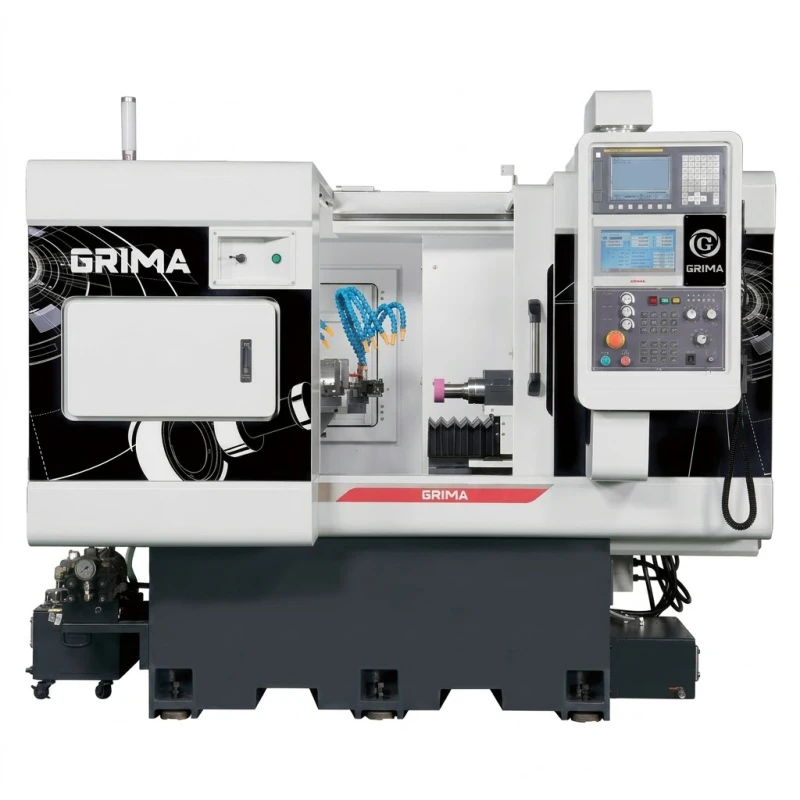

KG-150D
KG-150D
유형：KG-150D
듀얼 연삭 스핀들
단면 연삭 스핀들 옵션 제공
최대 연삭 길이 150mm
FANUC 컨트롤러
완전 방호 커버
X, Z축 스트로크 350/400+100mm
단면 연삭 스핀들 옵션 제공
최대 연삭 길이 150mm
FANUC 컨트롤러
완전 방호 커버
X, Z축 스트로크 350/400+100mm
사양
구조 및 설계 특징
혁신적인 슬라이더 설계
혁신적인 슬라이더 이동 설계를 적용하여 연삭 작업 중 간섭을 크게 줄였습니다.
하이브리드 스핀들 제어
연삭 스핀들은 유압 실린더로 위치를 조정하고, 이동량은 서보 모터로 제어합니다.
고속 스핀들
다양한 용도에 대응할 수 있도록 연삭 스핀들의 속도를 10,000 RPM에서 50,000 RPM까지 설정할 수 있습니다.
향상된 효율성
최대 연삭 휠 직경은 150mm로, 가공 효율과 소재 제거량을 크게 향상시킵니다.
운영 인터페이스
새로운 대화형 운전 인터페이스를 제공합니다. 이 시스템은 강력한 기능과 간편한 운전 로직을 결합하여, 최소한의 입력만으로 복잡한 연삭 작업을 프로그래밍할 수 있습니다.

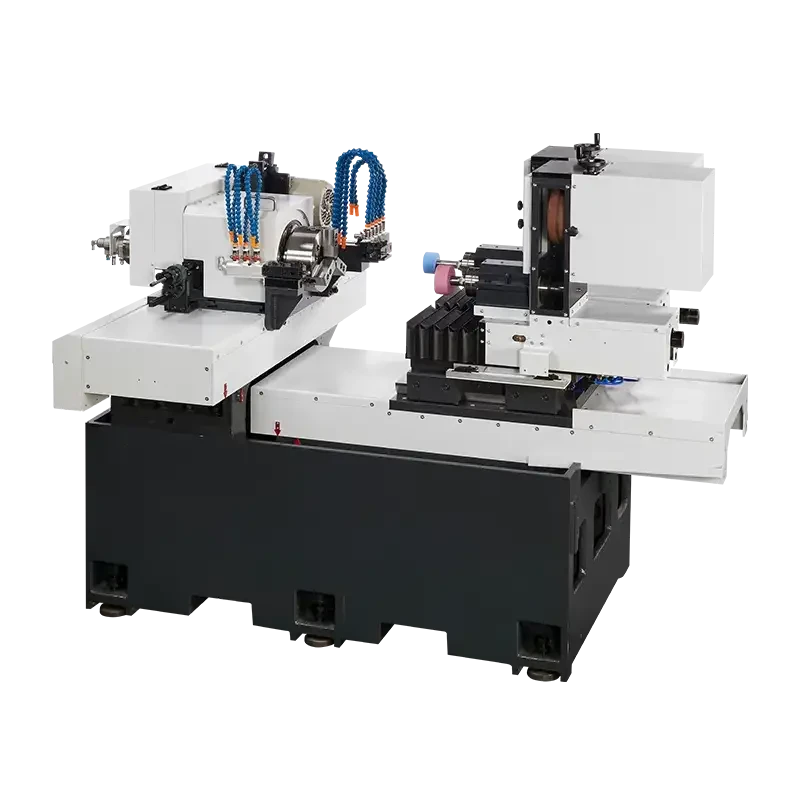

구조
가공물
사양
기계 사양
| KG-150A | KG-150B | KG-150D | ||
|---|---|---|---|---|
| 작업 용량 |
연삭 직경 범위 | Ø 4 ~ Ø 240 mm | Ø 4 ~ Ø 200mm | Ø 4 ~ Ø 240 mm |
| 최대 연삭 깊이 | 150 mm | 150 mm | 150 mm | |
| 가공물 최대 선회 범위 | Ø 380 mm | Ø 300mm | Ø 300 mm | |
| 방수 커버 내부 선회 범위 | Ø 300 mm | Ø 300mm | Ø 300 mm | |
| 컨트롤러 시스템 |
컨트롤러 | FANUC | FANUC | FANUC |
| 주축대 | 스핀들 속도 | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| X축 이송 속도 / 최대 스트로크 | 10 M/min / 350 mm | 10 M/min / 350 mm | 10 M/min / 350 mm | |
| X축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 선회 각도 | -5° ~ +15° | -5° ~ +15° | -5° ~ +15° | |
| 작업대 | Z축 이송 속도 | 10 M/min | 10 M/min | 10 M/min |
| Z축 최대 스트로크 | 400+100 mm | 400+100 mm | 400+100 mm | |
| Z축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 스핀들 중심에서 바닥까지의 거리 | 1060 mm | 1060 mm | 1060 mm | |
| 유압 시스템 |
오일 탱크 용량 | 30 L | 30 L | 40 L |
| 냉각 시스템 |
냉각수 탱크 용량 | 160 L | 160 L | 160 L |
| 모터 | 유압 모터 | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 1.5 Kw (2HP) |
| 냉각수 펌프 모터 | 0.18 Kw (1/4HP) | 0.18 Kw (1/4HP) | 0.18Kw(1/4HP) | |
| X축 및 Z축 서보 모터 | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | |
| 연삭 휠 모터 (kw) | Z : 2.2 , (3HP) - |
Z : 2.2 , (3HP) Z2 : 3.0(Built-in) |
Z : 2.2 , (3HP) Z2 : 2.2 , (3HP) |
|
| 스핀들 모터 | 2.2 , (3HP) | 2.2 , (3HP) | 2.2 , (3HP) | |
| 기타 | 자동 윤활기 | 2 L | 2 L | 2 L |
| 기계 치수 [LxWxH] - 부속품 포함 | 2500 x 2300 x1750 mm | 2500 x 2300 x1750 mm | 2500 x 2400 x 1990 mm | |
| 기계 중량 | 3000 kg | 3200 kg | 3200 kg | |
표준 부속품 구성표
| 표준 부속품 | KG-150A | KG-150B | KG-150D |
|---|---|---|---|
| CNC 컨트롤러 | ● | ● | ● |
| X축 주축대 모터용 인버터 | ● | ● | ● |
| Z축 연삭 스핀들 모터용 인버터 | ● | ● | ● |
| Z2축 연삭 스핀들 모터용 인버터 | - | ● | ● |
| Z축 연삭 스핀들 | ● | ● | ● |
| Z2축 연삭 스핀들 | - | ● | ● |
| 유압 척 | ● | ● | ● |
| 유압 실린더 | ● | ● | ● |
| 삼색 경보등 | ● | ● | ● |
| 작업등 | ● | ● | ● |
| 공구함 | ● | ● | ● |
| 자동 윤활기 | ● | ● | ● |
| 냉각수 탱크 및 펌프 | ● | ● | ● |
| 종이 필터 | ● | ● | ● |
| 자석 분리기 | ● | ● | ● |
| 펌프 포함 유압 탱크 | ● | ● | ● |
| 캐비닛 내부 방열 시스템 | ● | ● | ● |
| 다이아몬드 드레서 | ● | ● | ● |
| 수평 조정 볼트 및 패드 | ● | ● | ● |
| 기계 및 전기 운전 매뉴얼 | ● | ● | ● |
| 완전 밀폐형 커버 | - | ● | ● |
| 반밀폐형 커버 | ● | - | - |
