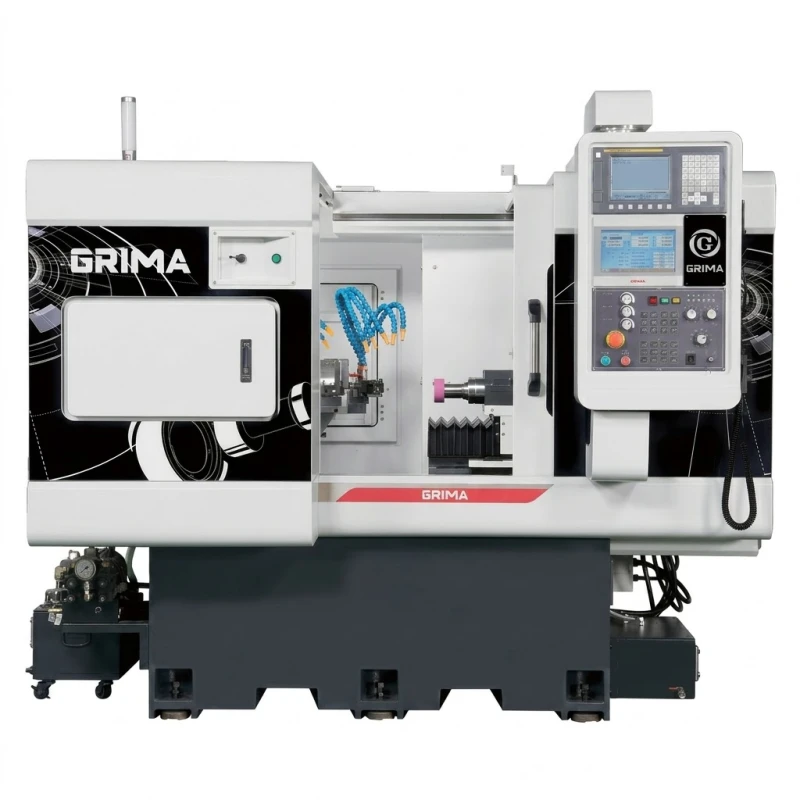

CNC-Innen-/Außenrundschleifmaschine mit kombinierter Bearbeitung

KG-150D

Typ：KG-150D

Doppelschleifspindel
Für Planschleifspindel verfügbar
Max. Schleiflänge 150 mm
FANUC-Steuerung
Vollständig geschlossene Spritzschutzkabine
Verfahrweg der X- und Z-Achse 350/400+100 mm

Zur Anfrage hinzufügen

Technische Daten

Konstruktions- und Designmerkmale

Innovatives Schlittenkonzept

Das innovative Konzept für die Schlittenbewegung reduziert die Beeinträchtigungen während der Schleifbearbeitung erheblich.

Hybride Spindelsteuerung

Die Schleifspindel wird zur Positionierung über einen Hydraulikzylinder bewegt, während der Bewegungsumfang durch einen Servomotor gesteuert wird.

Hochgeschwindigkeitsspindel

Die Drehzahl der Schleifspindel kann je nach Anwendung zwischen 10.000 RPM und 50.000 RPM gewählt werden.

Höhere Effizienz

Der maximale Schleifscheibendurchmesser beträgt bis zu 150 mm, wodurch die Bearbeitungseffizienz und der Materialabtrag deutlich verbessert werden.

Bedienoberfläche

Ausgestattet mit einer völlig neuen dialogorientierten Bedienoberfläche. Dieses System vereint leistungsstarke Funktionen mit einer übersichtlichen Bedienlogik und ermöglicht es Anwendern, komplexe Schleifaufgaben mit minimalen Eingaben zu programmieren.

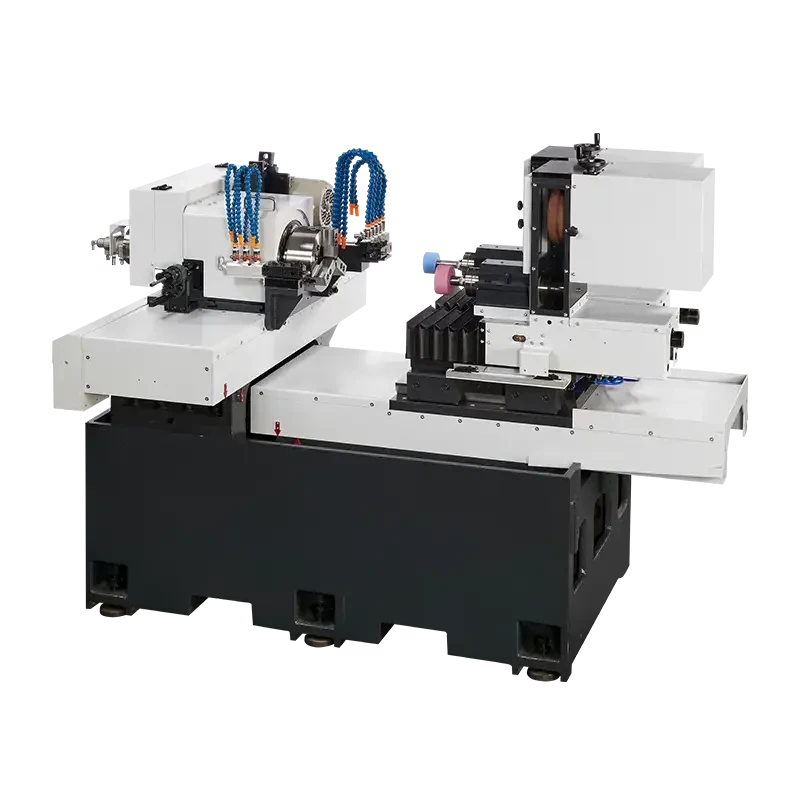

Aufbau

Werkstück

Technische Daten

Technische Daten der Maschine

		KG-150A	KG-150B	KG-150D
Arbeits- kapazität	Schleifdurchmesserbereich	Ø 4 ~ Ø 240 mm	Ø 4 ~ Ø 200mm	Ø 4 ~ Ø 240 mm
	Max. Schleiftiefe	150 mm	150 mm	150 mm
	Max. Schwenkbereich des Werkstücks	Ø 380 mm	Ø 300mm	Ø 300 mm
	Schwenkbereich innerhalb der wasserdichten Abdeckung	Ø 300 mm	Ø 300mm	Ø 300 mm
Steuerungs- system	Steuerung	FANUC	FANUC	FANUC
Werkstück- spindel	Spindeldrehzahl	0 ~ 1000 rpm	0 ~ 1000 rpm	0 ~ 1000 rpm
	Vorschubgeschwindigkeit der X-Achse / max. Verfahrweg	10 M/min / 350 mm	10 M/min / 350 mm	10 M/min / 350 mm
	Kleinste Anzeigeeinheit der X-Achse	0.0001 mm	0.0001 mm	0.0001 mm
	Schwenkwinkel	-5° ~ +15°	-5° ~ +15°	-5° ~ +15°
Arbeitstisch	Vorschubgeschwindigkeit der Z-Achse	10 M/min	10 M/min	10 M/min
	Max. Verfahrweg der Z-Achse	400+100 mm	400+100 mm	400+100 mm
	Kleinste Anzeigeeinheit der Z-Achse	0.0001 mm	0.0001 mm	0.0001 mm
	Abstand von der Spindelmitte zum Boden	1060 mm	1060 mm	1060 mm
Hydraulik- system	Fassungsvermögen des Öltanks	30 L	30 L	40 L
Kühl- system	Fassungsvermögen des Kühlmitteltanks	160 L	160 L	160 L
Motor	Hydraulikmotor	0.75 Kw (1HP)	0.75 Kw (1HP)	1.5 Kw (2HP)
	Kühlmittelpumpenmotor	0.18 Kw (1/4HP)	0.18 Kw (1/4HP)	0.18Kw(1/4HP)
	Servomotor der X- und Z-Achse	X : 1.2 Kw / Z : 1.2 Kw	X : 1.2 Kw / Z : 1.2 Kw	X : 1.2 Kw / Z : 1.2 Kw
	Schleifscheibenmotor (kw)	Z : 2.2 , (3HP) -	Z : 2.2 , (3HP) Z2 : 3.0(Built-in)	Z : 2.2 , (3HP) Z2 : 2.2 , (3HP)
	Spindelmotor	2.2 , (3HP)	2.2 , (3HP)	2.2 , (3HP)
Sonstiges	Automatische Schmierung	2 L	2 L	2 L
	Maschinenabmessungen [LxBxH] – einschließlich Zubehör	2500 x 2300 x1750 mm	2500 x 2300 x1750 mm	2500 x 2400 x 1990 mm
	Maschinengewicht	3000 kg	3200 kg	3200 kg

Matrix der Standardausstattung

STANDARDAUSSTATTUNG	KG-150A	KG-150B	KG-150D
CNC-Steuerung	●	●	●
Frequenzumrichter für den X-Achsen-Werkstückspindelmotor	●	●	●
Frequenzumrichter für den Schleifspindelmotor der Z-Achse	●	●	●
Frequenzumrichter für den Schleifspindelmotor der Z2-Achse	-	●	●
Schleifspindel der Z-Achse	●	●	●
Schleifspindel der Z2-Achse	-	●	●
Hydraulikspannfutter	●	●	●
Hydraulikzylinder	●	●	●
Dreifarbige Signalleuchte	●	●	●
Arbeitsleuchte	●	●	●
Werkzeugkasten	●	●	●
Automatische Schmierung	●	●	●
Kühlmitteltank und Pumpe	●	●	●
Papierfilter	●	●	●
Magnetabscheider	●	●	●
Hydrauliktank mit Pumpe	●	●	●
Interne Wärmeabfuhr im Schaltschrank	●	●	●
Diamantabrichter	●	●	●
Nivellierschrauben und Auflageplatten	●	●	●
Bedienungsanleitungen für Mechanik und Elektrik	●	●	●
Vollständig geschlossene Abdeckung	-	●	●
Teilweise geschlossene Abdeckung	●	-	-
