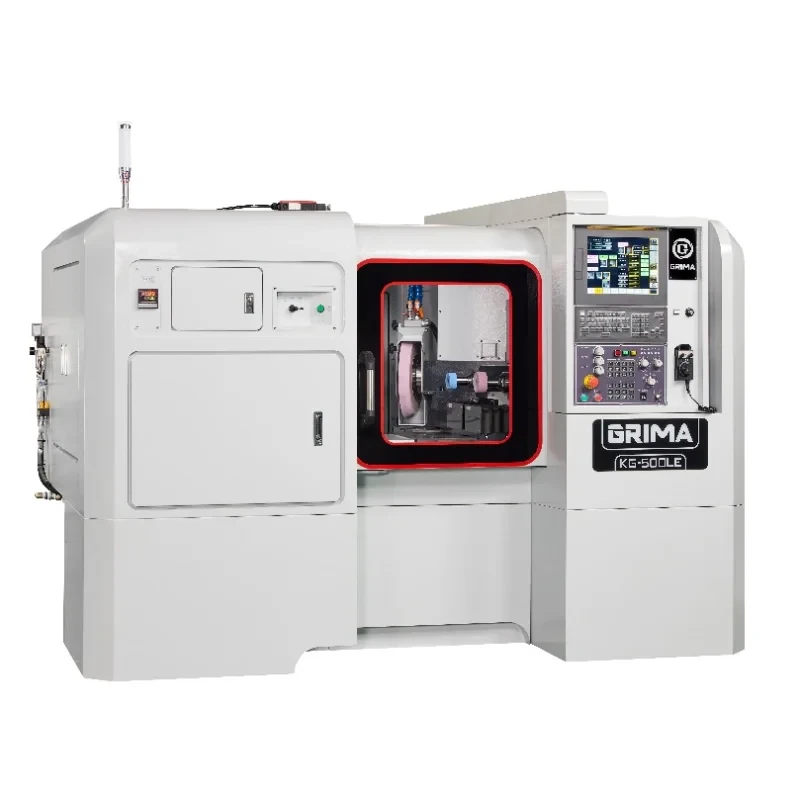

KG-500LE
KG-500LE
유형：KG-500LE
듀얼 연삭 스핀들
완전 비산 방지 커버
Fanuc 컨트롤러
X, Y, Z축 스트로크: 750/320+150/320+200mm
완전 비산 방지 커버
Fanuc 컨트롤러
X, Y, Z축 스트로크: 750/320+150/320+200mm
사양
이 모델은 외경 연삭 숫돌 405mm와 내경 연삭 스핀들을 장착하여, 다면 가공물의 연삭 효율과 정밀도를 크게 향상시킵니다.
스핀들 시스템 표준
강성이 높은 A2-6 테이퍼 스핀들을 적용했습니다. 이 스핀들은 뛰어난 반경 방향 강성, 안정적인 열 특성, 최소화된 열변형 및 높은 동적 정밀도를 제공하여 최고의 연삭 품질을 보장합니다.
축 구성 표준
- Y축: Ø405mm 연삭 숫돌이 장착된 슬리브 타입 고강성 연삭 스핀들 적용(숫돌 각도 25°)
- Z축: 벨트 타입 연삭 스핀들 적용
내장형 시스템 옵션
- Y축: 슬리브 타입 고강성 연삭 스핀들(Ø405mm / 25°)
- Z축: 내장형 연삭 스핀들 적용
- Z2축: 내장형 연삭 스핀들 적용
듀얼 벨트 시스템 옵션
- Y축: 슬리브 타입 고강성 연삭 스핀들(Ø405mm / 25°)
- Z축: 벨트 타입 연삭 스핀들 적용
- Z2축: 벨트 타입 연삭 스핀들 적용
Z축 및 Z2축 독립 선택
가공물에 다양한 연삭 숫돌을 자유롭게 적용할 수 있어, 고정밀 및 복잡한 형상의 가공물에 최적의 선택입니다.
선반 모듈을 장착할 수 있어 가공 시간을 단축하고 재료 제거량과 숫돌 소모를 줄일 수 있습니다.

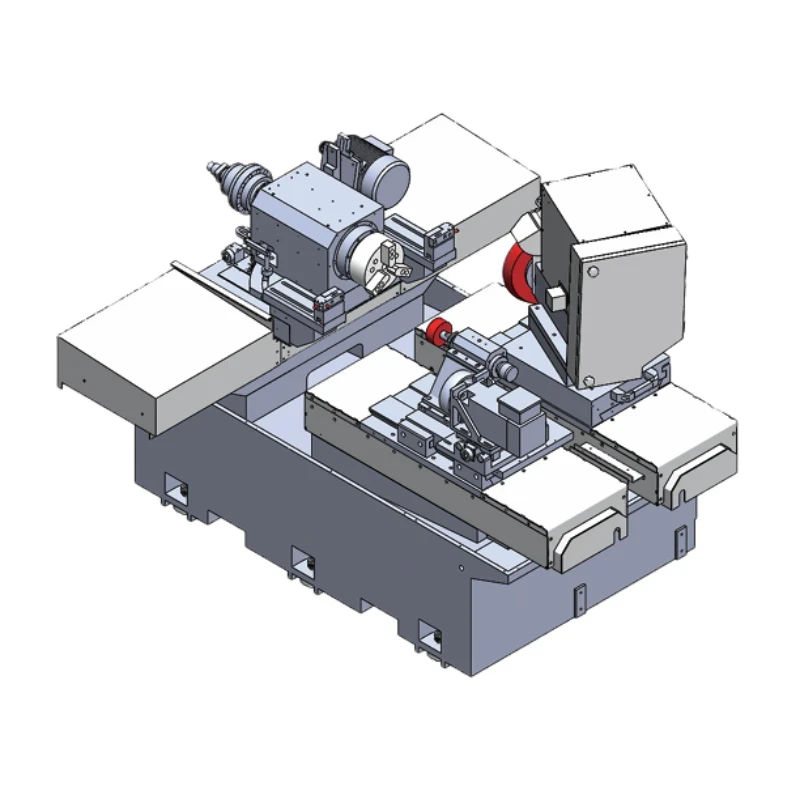

구조
옵션
스핀들
사양
기계 사양
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| 가공 능력 |
연삭 직경 범위 | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| 최대 연삭 깊이 | 200 mm | 200 mm | 200 mm | 200 mm | |
| 가공물 최대 선회 직경 | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| 방수 커버 내 선회 직경 | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| 컨트롤러 시스템 |
컨트롤러 | FANUC | FANUC | FANUC | FANUC |
| 주축대 | 스핀들 속도 | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| X축 이송 속도/최대 스트로크 | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| X축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 선회 각도 | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| 작업대 | Y축 및 Z축 이송 속도 | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Y축 및 Z축 최대 스트로크 | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Y축 및 Z축 최소 표시 단위 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| 스핀들 중심에서 지면까지의 거리 | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| 유압 시스템 |
오일 탱크 용량 | 30 L | 30 L | 30 L | 30 L |
| 냉각 시스템 |
절삭유 탱크 용량 | 250 L | 250 L | 250 L | 250 L |
| 모터 | 유압 모터 | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| 절삭유 펌프 모터 | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | 원통 숫돌: 0.18 Kw (1/4HP) 기계: 0.37 Kw (1/2HP) |
원통 숫돌: 0.18 Kw (1/4HP) 기계: 0.37 Kw (1/2HP) |
|
| X축 및 Y축 및 Z축 서보 모터 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| 연삭 숫돌 모터 (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| 스핀들 모터 | 스핀들 모터 | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| 기타 | 자동 윤활기 | 4 L | 4 L | 4 L | 4 L |
| 기계 크기 [LxWxH] -액세서리 포함 |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| 기계 중량 | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
표준 액세서리 구성표
| 표준 액세서리 | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| CNC 컨트롤러 | ● | ● | ● | ● |
| X축 주축대 모터용 인버터 | ● | ● | ● | ● |
| Y축 연삭 스핀들 모터용 인버터 | ● | ● | ● | ● |
| Z축 연삭 스핀들 모터용 인버터 | ● | ● | ● | ● |
| Y축 연삭 스핀들 | ● | ● | ● | ● |
| Z축 연삭 스핀들 | ● | ● | ● | ● |
| 유압 척 | ● | ● | ● | ● |
| 유압 실린더 | ● | ● | ● | ● |
| 3색 경고등 | ● | ● | ● | ● |
| 작업등 | ● | ● | ● | ● |
| 공구함 | ● | ● | ● | ● |
| 자동 윤활기 | ● | ● | ● | ● |
| 절삭유 탱크 및 펌프 | ● | ● | ● | ● |
| 종이 필터 | ● | ● | ● | ● |
| 자기 분리기 | ● | ● | ● | ● |
| 펌프 포함 유압 탱크 | ● | ● | ● | ● |
| 전기 캐비닛 내부 방열 시스템 | ● | ● | ● | ● |
| 다이아몬드 드레서 | ● | ● | ● | ● |
| 수평 조정 볼트 및 패드 | ● | ● | ● | ● |
| 기계 및 전기 조작 매뉴얼 | ● | ● | ● | ● |
| 완전 밀폐형 커버 | ● | ● | ● | ● |
