Eine Spindel ohne ATC

Eine Spindel ohne ATC

Zur Anfrage hinzufügen

Spezifikationen

Maschinenmerkmale

Hohe Präzision, hohe Stabilität und optimaler Arbeitsraum; keine Beeinträchtigungen durch die Schwerkraft.
Geeignet für schwere und nicht zylindrische Werkstücke zum Innen-, Außen- und Planschleifen.
Schwere Werkstücke können auf der Vorrichtung befestigt und mit einem Kran eingehängt werden.
Die Portalstruktur gewährleistet eine hervorragende mechanische Steifigkeit.

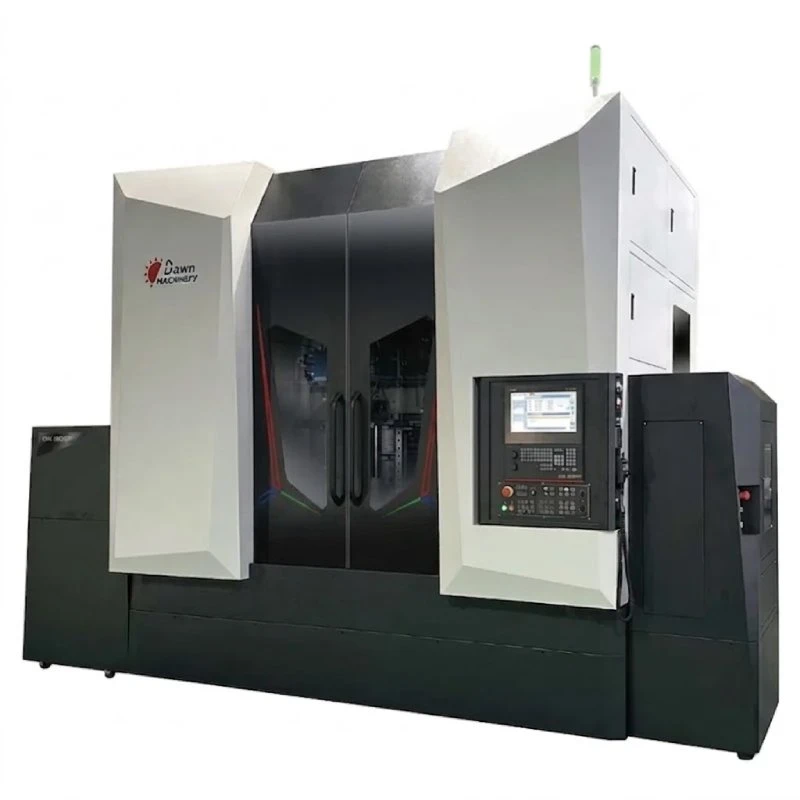

Vollständig geschlossene Einhausung mit Ölnebelabscheider zur Vermeidung von Ölnebelaustritt.
Flexible Konfiguration mit einer oder zwei Spindeln, mit oder ohne automatischen Werkzeugwechsler.
Ausgestattet mit einer 15"-Touchscreen-Oberfläche und FANUC- oder Siemens-Steuerung.
Dialogprogrammierung für eine einfache Bedienung—keine manuelle Programmierung erforderlich.
Modelle mit zwei Spindeln können Schleifscheiben für hohe und niedrige Drehzahlen oder eine Kombination aus vertikaler und horizontaler Spindel für eine hocheffiziente Bearbeitung aufnehmen.

Analyse von Struktur & Konstruktion

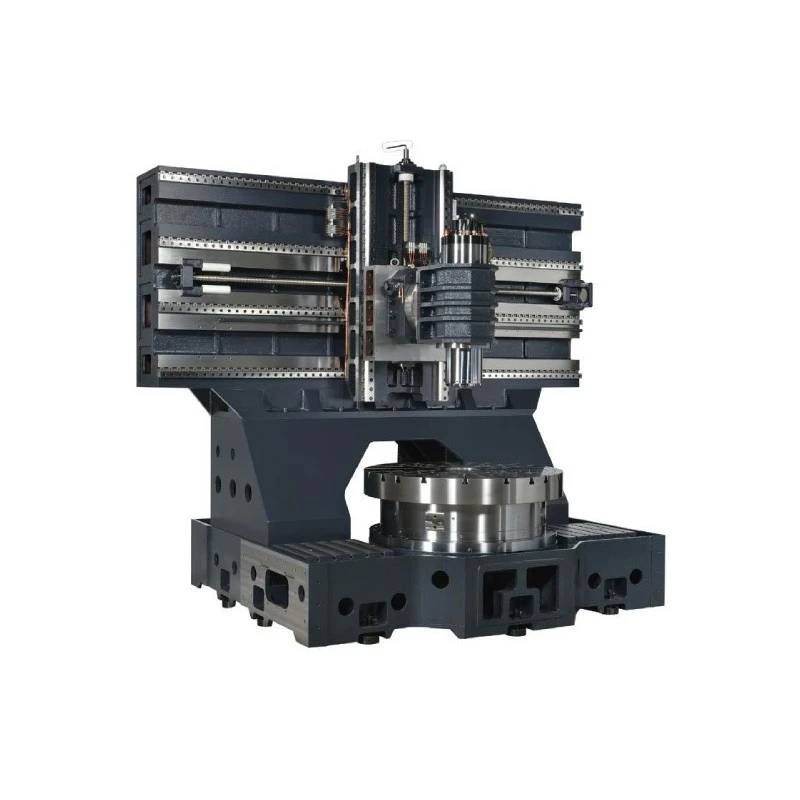

Portalbrückenstruktur

Portalbrückenstruktur mit minimaler struktureller Verformung. Eine Ausführung aus Mineralguss ist optional erhältlich.

Führungsbahnen der X-Achse

Fortschrittliche X-Achsen-Konstruktion mit vier hochsteifen Linearführungen zur Optimierung des dynamischen Präzisionshubs.

Konstruktion der Y-Achse (OPTIONAL)

Y-Achsen-Konfiguration mit minimalem physischem Auskragungsmaß für maximale Steifigkeit und außergewöhnlich geringe strukturelle Schwingungen.

Hochwertige Komponenten für die Linearbewegung

Verwendet hochwertige Linearführungen und Präzisionskugelgewindetriebe aus der Schweiz, Deutschland oder Japan. Linearmotorantriebe sind optional erhältlich.

Spindel-Isolationsschutz

Die Führungsbahnen sind systematisch oben auf der Portalbrücke angeordnet und vollständig von der Bearbeitungszone isoliert. Dadurch werden schädliche Einflüsse oder Verunreinigungen durch Kühlschmierstoff vollständig vermieden.

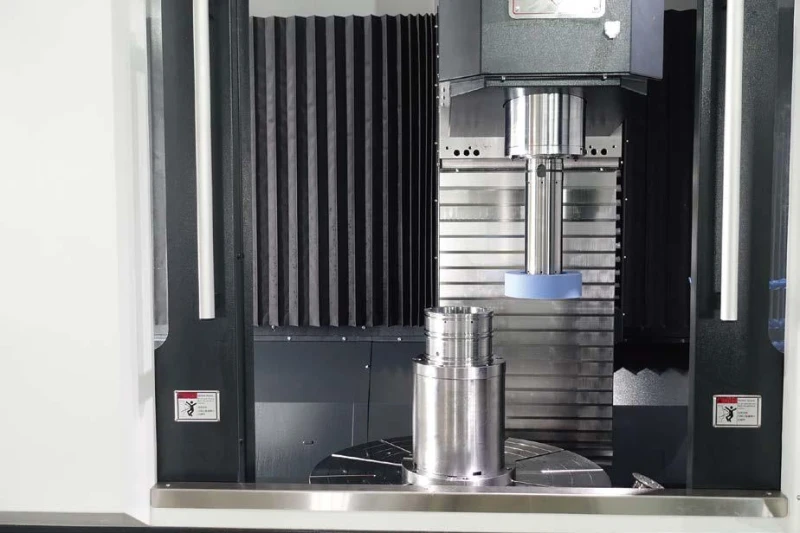

Integrierte Hochgeschwindigkeitsspindel

Ausgestattet mit einer modernen integrierten HSK100- oder HSK63-Spindel. Konfigurierbar mit optionalen zwei Spindeln, vertikaler/horizontaler Kombination oder einem leistungsfähigen B-Achsschwenkkopf.

Ergonomisches Untergestell mit niedrigem Schwerpunkt

Als robuste einteilige Gussbasis ausgeführt (optional Mineralguss). Die spezielle Struktur mit niedrigem Schwerpunkt ist ausdrücklich für eine komfortable, ergonomische Bedienung optimiert.

Hydrostatischer Rundtisch

Hochpräziser hydrostatischer Rundtisch mit außergewöhnlicher Rundlaufgenauigkeit, verifiziert innerhalb von 1μ. Optional kann ein integriertes Direktantriebssystem (DD) gewählt werden.
