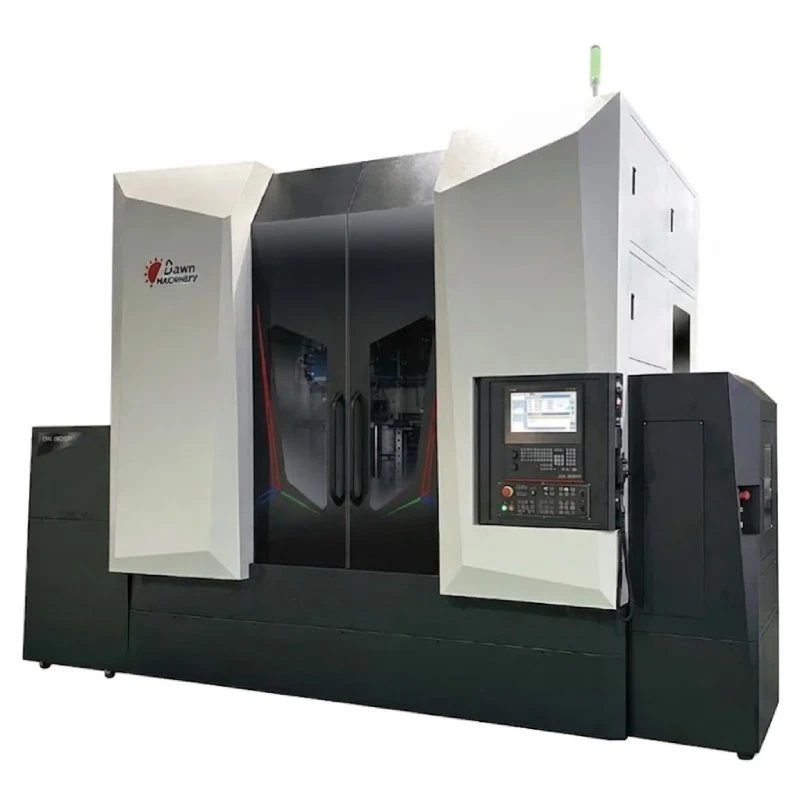

ATC가 없는 단일 스핀들

기계 특징

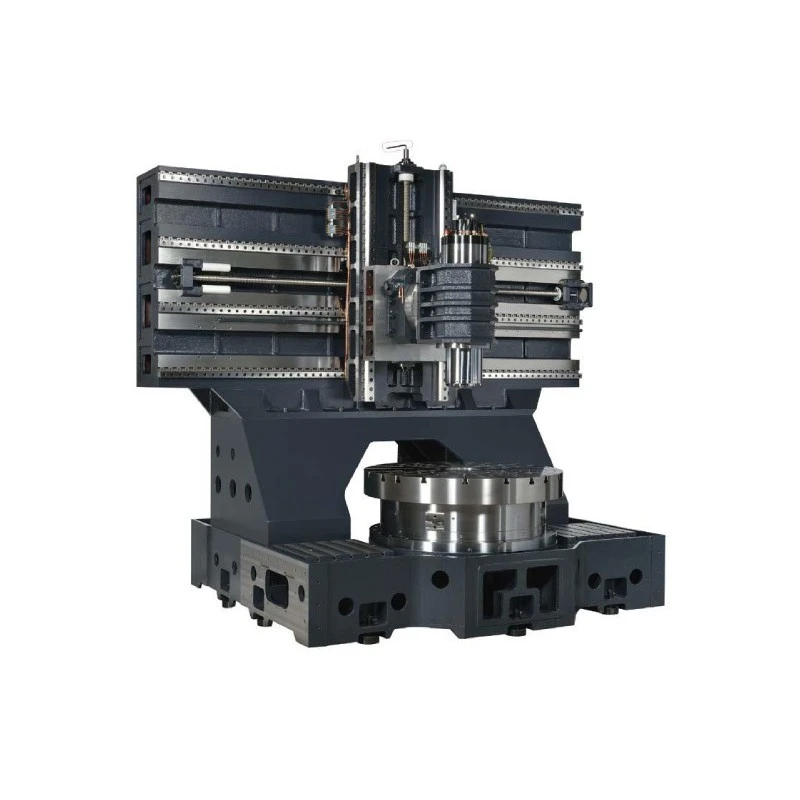

구조 변형을 최소화하도록 설계된 갠트리 브리지 구조입니다. 미네랄 캐스팅 구성은 옵션으로 제공됩니다.

고강성 리니어 가이드웨이 4개를 적용한 첨단 X축 구조로 정밀한 동적 이송 성능을 최적화합니다.

물리적 돌출을 최소화한 Y축 구성으로 높은 강성과 매우 낮은 구조 진동을 실현합니다.

스위스, 독일 또는 일본산 최고급 리니어 가이드웨이와 고정밀 볼스크루를 적용합니다. 리니어 모터 구동은 옵션으로 제공됩니다.

이송 레일을 갠트리 브리지 상부에 배치하여 절삭 영역과 완전히 격리하고, 연삭 쿨런트로 인한 유해한 영향이나 오염을 방지합니다.

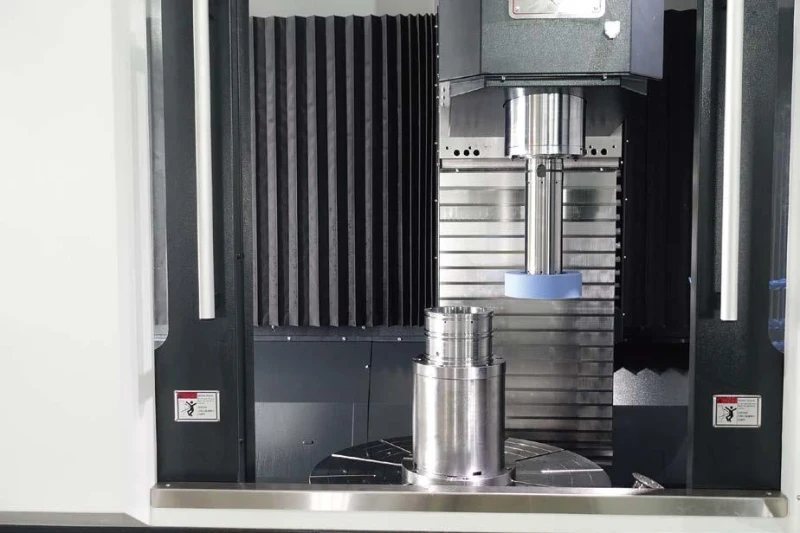

최신 HSK100 또는 HSK63 내장형 스핀들을 탑재했습니다. 듀얼 스핀들, 수직·수평 조합 배치 또는 고성능 B축 선회 헤드로 구성할 수 있습니다.

견고한 일체형 주조 베이스로 설계되었으며, 미네랄 캐스팅을 옵션으로 선택할 수 있습니다. 편안하고 인체공학적인 조작을 위해 특수한 저중심 구조로 구성했습니다.

1μ 이내의 회전 정밀도가 검증된 고정밀 정압식 로터리 테이블입니다. 내장형 다이렉트 드라이브(DD) 시스템을 옵션으로 선택할 수 있습니다.

SIMENS 통합 운전 HM

FANUC 통합 운전 HMI

연삭 설정

연삭 조건

측정 설정

공정 목록

모델 사양	DN-301	DN-501	DN-601	DN-801	DN-1201	DN-1601	DN-2001
작업 테이블 직경	Ø300mm	Ø500mm	Ø600mm	Ø800mm	Ø1200mm	Ø1600mm	Ø2000mm
공작물 최대 선회 직경	Ø380mm	Ø680mm (Ø880mm)	Ø680mm (Ø880mm)	Ø880mm	Ø1280mm	Ø1780mm	Ø2180mm
개방 높이* (옵션)	550mm (650mm)	950mm (1050mm)	950mm (1050mm)	950mm (1050mm)	950mm (1250mm)	950mm (1250mm)	950mm (1250mm)
내경/외경 연삭 길이	260mm	400mm	400mm	400mm (주문 제작 가능)	400mm (주문 제작 가능)	400mm (주문 제작 가능)	400mm (주문 제작 가능)
테이블 최대 적재 하중	300kg	300kg	400kg	1,000kg	5,000kg	5,000kg	8,000kg
작업 테이블 속도	300rpm	300rpm	250rpm	200rpm	100rpm	80rpm	60rpm
작업 테이블 동력	3KW	3KW	6.4KW	6.4KW	6.4KW	7.1KW	7.1KW
스핀들 테이퍼/속도	HSK63A / 15,000rpm	HSK100A / 10,000rpm	HSK100A / 10,000rpm	HSK100A / 10,000rpm	HSK100A / 10,000rpm	HSK100A / 10,000rpm	HSK100A / 10,000rpm
스핀들 구동/동력	내장형 7.5kw	내장형 21kw	내장형 21kw	내장형 21kw	내장형 21kw	내장형 21kw	내장형 21kw
연삭 숫돌 최대 직경	Ø205mm	Ø255mm	Ø255mm	Ø255mm	Ø305mm	Ø305mm	Ø305mm
X축 이송 거리	1000mm	1400mm	1400mm	1400mm	2400mm	2800mm	3200mm
Z축 이송 거리	400mm	800mm	800mm	800mm	800mm (1100mm)	900mm (1100mm)	900mm (1100mm)
표준 리니어 스케일 축	X/Z축	X/Z축	X/Z축	X/Z축	X/Z축	X/Z축	X/Z축
기계 중량	5T	12T	12.5T	13T	18T	26T	38T
설치 면적	3M x 3M	3M x 3.4M	3M x 3.4M	3.3M x 3.5M	4.5M x 3.8M	5.5M x 4.5M	5.5M x 5M
