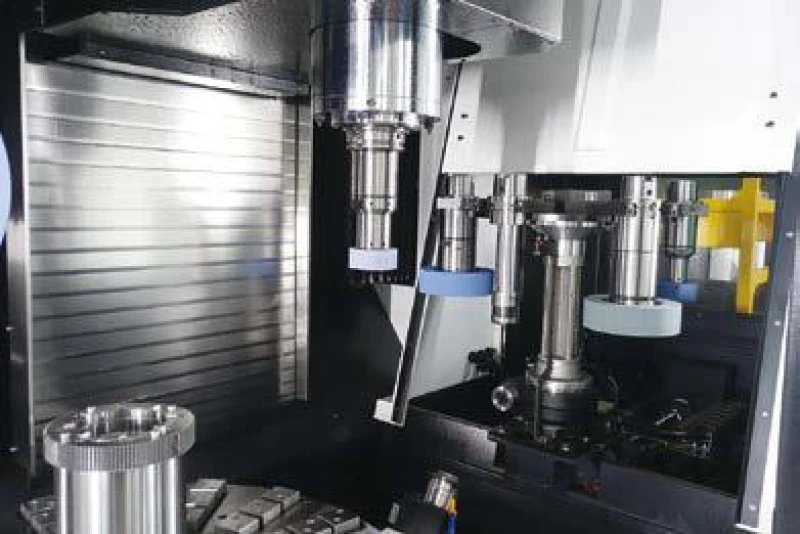

Un husillo con ATC

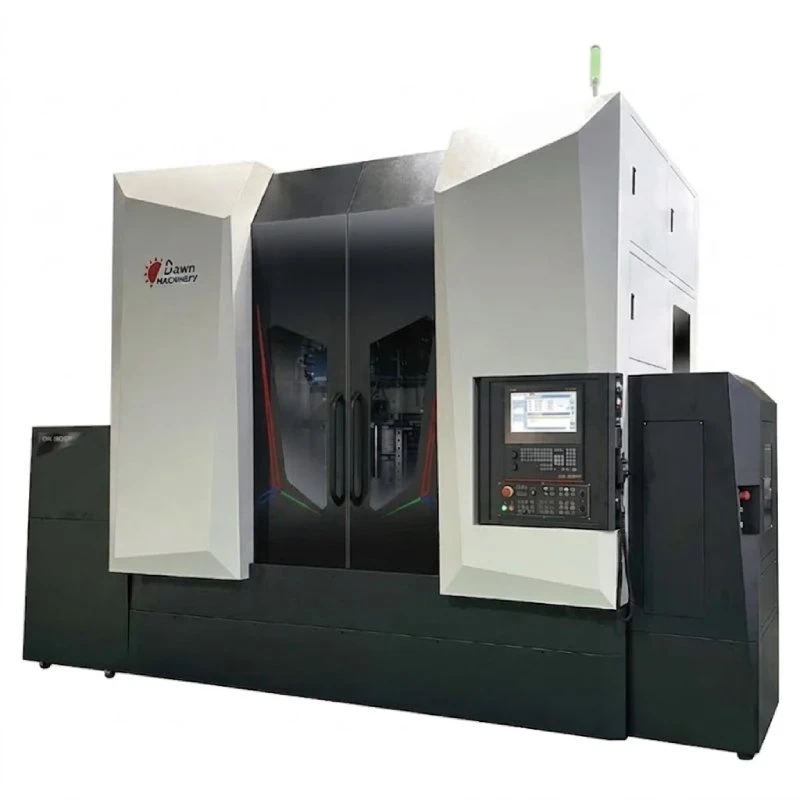

Especificaciones
Características de la máquina
- Alta precisión, gran estabilidad y espacio de trabajo óptimo, sin problemas derivados de la gravedad.
- Adecuada para piezas pesadas y no cilíndricas para el rectificado de diámetros interiores/exteriores y caras frontales.
- Las piezas pesadas pueden fijarse en el dispositivo de sujeción y suspenderse mediante una grúa.
- La estructura de pórtico garantiza una excelente rigidez mecánica.
- Protección completamente cerrada con colector de neblina de aceite para evitar fugas.
- Configuración flexible con uno o dos husillos, con o sin cambiador automático de herramientas.
- Equipada con una interfaz de pantalla táctil de 15" y controles FANUC o Siemens.
- Programación conversacional para facilitar el manejo, sin necesidad de programación manual.
- Los modelos de doble husillo pueden admitir muelas de rectificado de alta y baja velocidad, o una combinación de husillos verticales y horizontales para un mecanizado de alta eficiencia.
Análisis estructural y de diseño

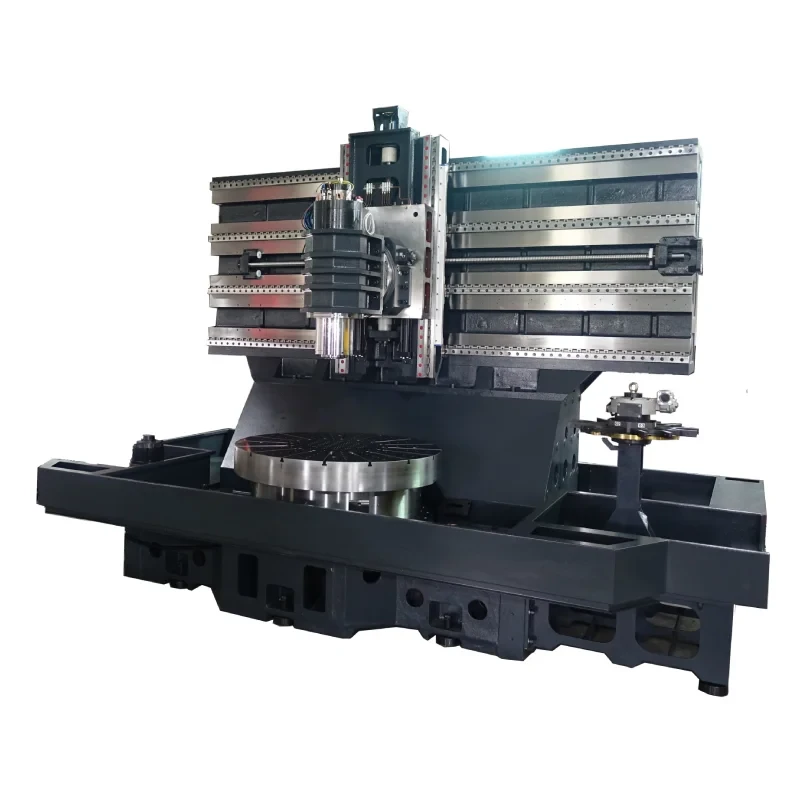

Estructura de puente de pórtico
Estructura de puente de pórtico diseñada para minimizar la deformación estructural. La configuración de fundición mineral está disponible como opción.
Guías del eje X
Arquitectura avanzada del eje X con cuatro guías lineales de alta rigidez para optimizar el desplazamiento dinámico de precisión.
Diseño del eje Y (OPCIONAL)
Configuración del eje Y con una extensión física mínima, que proporciona una rigidez máxima y una vibración estructural excepcionalmente baja.
Componentes de movimiento lineal de primera calidad
Utiliza guías lineales suizas, alemanas o japonesas de primera categoría y husillos de bolas de alta precisión. Los accionamientos mediante motor lineal están disponibles como opción.
Protección de aislamiento del husillo
Los rieles de desplazamiento están instalados sistemáticamente en la parte superior del puente de pórtico para aislarlos por completo de la zona de corte y evitar cualquier efecto perjudicial o contaminación provocados por el refrigerante de rectificado.
Husillo integrado de alta velocidad
Equipada con un husillo integrado HSK100 o HSK63 de última generación. Se puede configurar con dos husillos opcionales, una disposición combinada vertical/horizontal o un cabezal orientable de eje B de alta capacidad.
Bancada ergonómica con centro de gravedad bajo
Diseñada como una bancada fundida robusta de una sola pieza (fundición mineral opcional). Cuenta con una disposición estructural especializada de bajo centro de gravedad, optimizada específicamente para un funcionamiento cómodo y ergonómico.
Mesa giratoria hidrostática
Mesa giratoria hidrostática de alta precisión que ofrece una precisión rotacional excepcional, verificada dentro de 1μ. Se puede seleccionar un sistema opcional de accionamiento directo integrado (DD).
CONTROLADOR
SIMENS lntegrated Operation HM
Interfaz de operación integrada FANUC HMI
Configuración del rectificado
Condiciones de rectificado
Configuración de medición
Lista de procesos
Especificaciones técnicas
| Modelo Especificación |
DN-300 | DN-500 | DN-600 | DN-800 | DN-1200 | DN-1600 | DN-2000 |
|---|---|---|---|---|---|---|---|
| Diámetro de la mesa de trabajo | Ø300mm | Ø500mm | Ø600mm | Ø800mm | Ø1200mm | Ø1600mm | Ø2000mm |
| Diámetro máximo de giro de la pieza | Ø380mm | Ø680mm (Ø880mm) |
Ø680mm (Ø880mm) |
Ø880mm | Ø1280mm | Ø1780mm | Ø2180mm |
| Altura de apertura de la serie ATC* (opcional) | 550mm (650mm) |
950mm (1050mm) |
950mm (1050mm) |
950mm (1050mm) |
950mm (1250mm) |
950mm (1250mm) |
950mm (1250mm) |
| Longitud de rectificado para diámetro interior/exterior | 260mm | 400mm | 400mm | 400mm (Disponible personalizada) |
400mm (Disponible personalizada) |
400mm (Disponible personalizada) |
400mm (Disponible personalizada) |
| Carga máxima de la mesa | 300kg | 300kg | 400kg | 1,000kg | 5,000kg | 5,000kg | 8,000kg |
| Velocidad de la mesa de trabajo | 300rpm | 300rpm | 250rpm | 200rpm | 100rpm | 80rpm | 60rpm |
| Potencia de la mesa de trabajo | 3KW | 3KW | 6.4KW | 6.4KW | 6.4KW | 7.1KW | 7.1KW |
| Cono/velocidad del husillo de la serie ATC | HSK-63A/ 15,000rpm |
HSK100A/ 10,000rpm |
HSK100A/ 10,000rpm |
HSK100A/ 10000rpm |
HSK100A/ 10000rpm |
HSK100A/ 10000rpm |
HSK100A/ 10000rpm |
| Accionamiento/potencia del husillo de la serie ATC | Integrado 7.5kw | Integrado 21kw | Integrado 21kw | Integrado 21kw | Integrado 25kw | Integrado 25kw | Integrado 25kw |
| Capacidad del almacén de herramientas de la serie ATC | 6T | 6T | 6T | 6T | 6T | 6T | 6T |
| Diámetro máximo de la muela del husillo vertical | Ø205mm | Ø255mm | Ø255mm | Ø255mm | Ø305mm | Ø305mm | Ø305mm |
| Recorrido del eje X de la serie de un solo husillo | 1000mm | 1400mm | 1400mm | 1400mm | 2400mm | 2800mm | 3200mm |
| Recorrido del eje Z de la serie de un solo husillo | 400mm | 800mm | 800mm | 800mm | 800mm (1100mm) |
900mm (1100mm) |
900mm (1100mm) |
| Escala lineal estándar para la serie de un solo husillo | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z |
| Peso de la máquina de la serie ATC | 6T | 12.5T | 13.0T | 14.5T | 18T | 25T | 37T |
| Superficie ocupada por la serie ATC | 3.5MX3M | 3.9X3.5M | 3.9X3.5M | 3.9X3.5M | 4.5MX3.8M | 6MX4.5M | 6MX5M |
Ecosistema de accesorios
Accesorios estándar
- Lámpara de trabajo
- Filtro de papel
- Separador magnético
- Adaptadores de muela x 3 juegos
- Dispositivo de diamantado con punta de diamante x 1 juego
- Enfriador de aceite para el husillo
- Enfriador de aceite para la mesa giratoria
- Caja de herramientas con herramientas
Accesorios opcionales
- Construcción de fundición mineral
- Sonda táctil
- Sistema de medición en línea
- Dispositivo de diamantado con rodillo
- Rodillo diamantador
- Estructura orientable del eje B
- Sistema anticolisión
- Sistema de supervisión del husillo
- Plato magnético permanente
- Puerta automática
- Plato hidráulico de 3 garras
- Plato manual de 3 garras
- Dispositivo de sujeción personalizado
- Mesa giratoria DD
- Motor lineal
- Enfriador de aceite para el depósito de refrigerante
- Husillo personalizado
- Sistema semiautomático de equilibrado de muelas
- Control de separación
- Aire acondicionado para el armario eléctrico
- Transformador
- Estabilizador de tensión
- Especificaciones personalizadas bajo pedido
