Un solo husillo sin ATC
Especificaciones

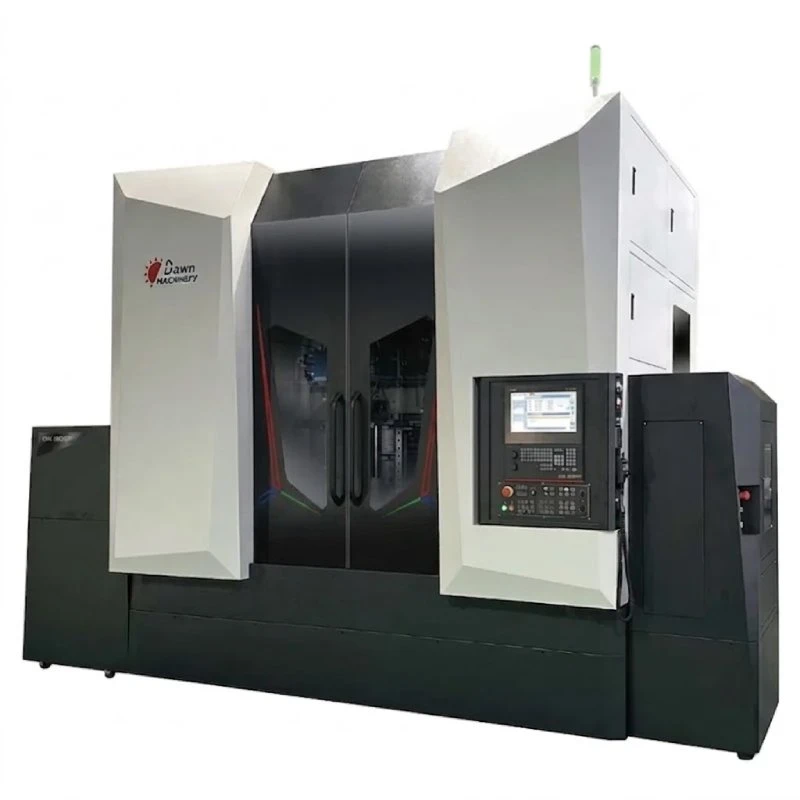

Características de la máquina
- Alta precisión, gran estabilidad y espacio de trabajo óptimo, sin problemas derivados de la gravedad.
- Adecuada para piezas de trabajo pesadas y no cilíndricas, para el rectificado de diámetros interiores y exteriores y de caras frontales.
- Las piezas de trabajo pesadas pueden fijarse en el dispositivo y suspenderse mediante una grúa.
- La estructura de pórtico garantiza una excelente rigidez mecánica.
- Protección completamente cerrada con colector de niebla de aceite para evitar fugas.
- Configuración flexible con uno o dos husillos, con o sin cambiador automático de herramientas.
- Equipada con una interfaz táctil de 15" y controles FANUC o Siemens.
- Programación conversacional para facilitar el manejo—no se requiere programación manual.
- Los modelos de dos husillos admiten muelas de rectificado de alta y baja velocidad, o una combinación de husillos vertical y horizontal para un mecanizado de alta eficiencia.
Análisis estructural y de diseño

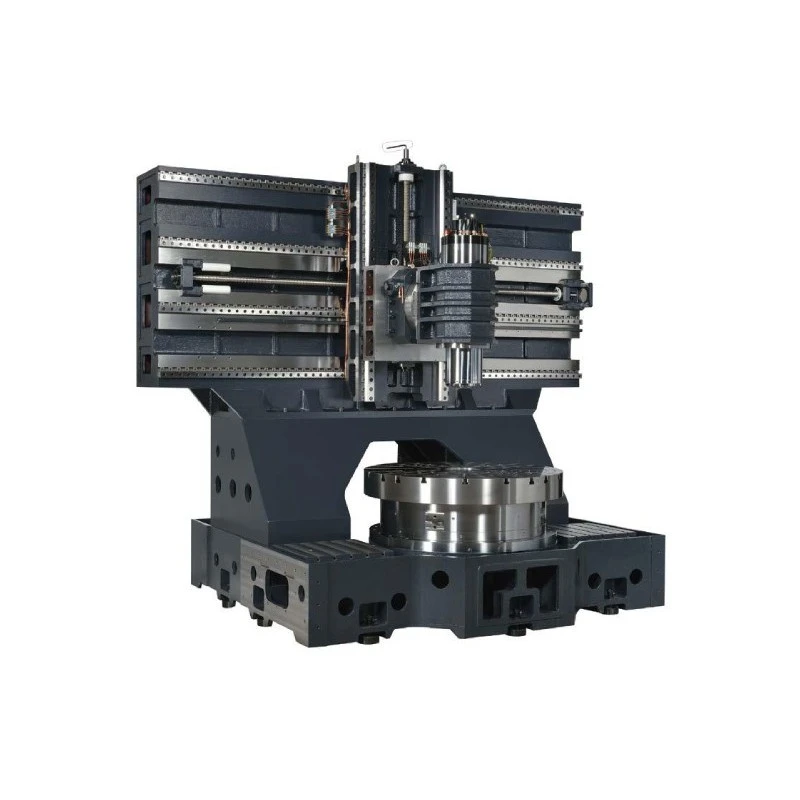

Estructura de puente de pórtico
Estructura de puente de pórtico diseñada para minimizar la deformación estructural. Disponible opcionalmente en fundición mineral.
Guías del eje X
Arquitectura avanzada del eje X con cuatro guías lineales de alta rigidez para optimizar el desplazamiento dinámico de precisión.
Diseño del eje Y (OPCIONAL)
Configuración del eje Y con una extensión física mínima, que proporciona una rigidez máxima y una vibración estructural excepcionalmente baja.
Componentes de movimiento lineal de alta calidad
Utiliza guías lineales suizas, alemanas o japonesas de primera categoría y husillos de bolas de alta precisión. Accionamientos mediante motor lineal disponibles opcionalmente.
Protección de aislamiento del husillo
Los carriles de desplazamiento se sitúan sistemáticamente sobre el puente de pórtico para aislarlos por completo de la zona de corte y evitar cualquier efecto perjudicial o contaminación provocada por el refrigerante de rectificado.

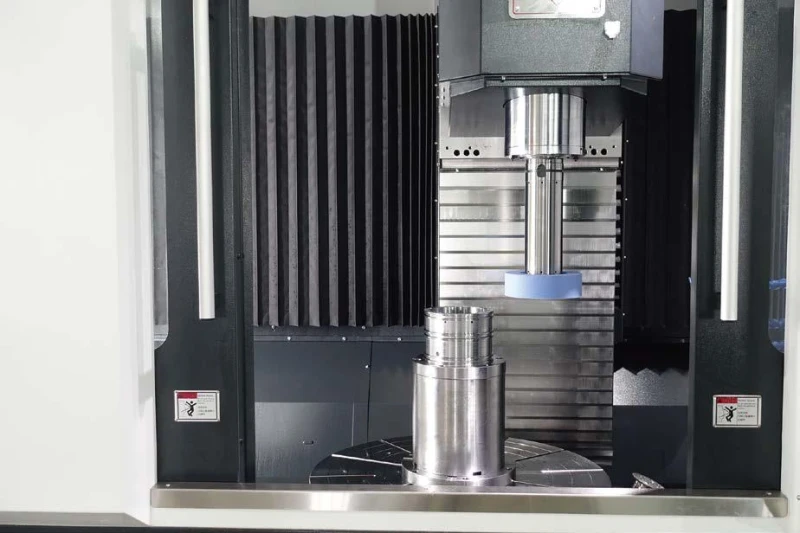

Husillo integrado de alta velocidad
Equipada con husillo integrado HSK100 o HSK63 de última generación. Configurable con dos husillos opcionales, disposición combinada vertical/horizontal o cabezal basculante de eje B de altas prestaciones.
Base ergonómica con centro de gravedad bajo
Diseñada como una base fundida robusta de una sola pieza (fundición mineral opcional). Incorpora una disposición estructural especializada con centro de gravedad bajo, optimizada para un manejo cómodo y ergonómico.
Mesa giratoria hidrostática
Mesa giratoria hidrostática de alta precisión, con una precisión rotacional excepcional verificada dentro de 1μ. Puede seleccionarse opcionalmente un sistema integrado de accionamiento directo (DD).
CONTROLADOR
HM de operación integrada SIMENS
HMI de operación integrada FANUC
Configuración del rectificado
Condición de rectificado
Configuración de medición
Lista de procesos
Especificaciones técnicas
| Modelo Especificación | DN-301 | DN-501 | DN-601 | DN-801 | DN-1201 | DN-1601 | DN-2001 |
|---|---|---|---|---|---|---|---|
| Diámetro de la mesa de trabajo | Ø300mm | Ø500mm | Ø600mm | Ø800mm | Ø1200mm | Ø1600mm | Ø2000mm |
| Volteo máximo de la pieza | Ø380mm | Ø680mm (Ø880mm) | Ø680mm (Ø880mm) | Ø880mm | Ø1280mm | Ø1780mm | Ø2180mm |
| Altura de apertura* (opción) | 550mm (650mm) | 950mm (1050mm) | 950mm (1050mm) | 950mm (1050mm) | 950mm (1250mm) | 950mm (1250mm) | 950mm (1250mm) |
| Longitud de rectificado para diámetro interior/exterior | 260mm | 400mm | 400mm | 400mm (personalizable) | 400mm (personalizable) | 400mm (personalizable) | 400mm (personalizable) |
| Carga máxima de la mesa | 300kg | 300kg | 400kg | 1,000kg | 5,000kg | 5,000kg | 8,000kg |
| Velocidad de la mesa de trabajo | 300rpm | 300rpm | 250rpm | 200rpm | 100rpm | 80rpm | 60rpm |
| Potencia de la mesa de trabajo | 3KW | 3KW | 6.4KW | 6.4KW | 6.4KW | 7.1KW | 7.1KW |
| Cono/velocidad del husillo | HSK63A / 15,000rpm | HSK100A / 10,000rpm | HSK100A / 10,000rpm | HSK100A / 10,000rpm | HSK100A / 10,000rpm | HSK100A / 10,000rpm | HSK100A / 10,000rpm |
| Accionamiento/potencia del husillo | Integrado 7.5kw | Integrado 21kw | Integrado 21kw | Integrado 21kw | Integrado 21kw | Integrado 21kw | Integrado 21kw |
| Diámetro máximo de la muela de rectificado | Ø205mm | Ø255mm | Ø255mm | Ø255mm | Ø305mm | Ø305mm | Ø305mm |
| Recorrido del eje X | 1000mm | 1400mm | 1400mm | 1400mm | 2400mm | 2800mm | 3200mm |
| Recorrido del eje Z | 400mm | 800mm | 800mm | 800mm | 800mm (1100mm) | 900mm (1100mm) | 900mm (1100mm) |
| Ejes con regla lineal estándar | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z | Ejes X/Z |
| Peso de la máquina | 5T | 12T | 12.5T | 13T | 18T | 26T | 38T |
| Superficie ocupada | 3M x 3M | 3M x 3.4M | 3M x 3.4M | 3.3M x 3.5M | 4.5M x 3.8M | 5.5M x 4.5M | 5.5M x 5M |
Ecosistema de accesorios
Accesorios estándar
- Lámpara de trabajo
- Filtro de papel
- Separador magnético
- Adaptadores de muela x 3 juegos
- Soporte de diamantado con punta de diamante x 1 juego
- Enfriador de aceite para el husillo
- Enfriador de aceite para la mesa giratoria
- Caja de herramientas con herramientas
Accesorios opcionales
- Estructura de fundición mineral
- Sonda táctil
- Sistema de medición en línea
- Dispositivo de diamantado con rodillo
- Rodillo diamantador
- Estructura basculante del eje B
- Sistema anticolisión
- Sistema de monitorización del husillo
- Plato magnético permanente
- Puerta automática
- Plato hidráulico de 3 garras
- Plato manual de 3 garras
- Dispositivo personalizado
- Mesa giratoria DD
- Motor lineal
- Enfriador de aceite para el depósito de refrigerante
- Husillo personalizado
- Sistema semiautomático de equilibrado de muelas
- Control de separación
- Aire acondicionado para el armario eléctrico
- Transformador
- Estabilizador de tensión
- Especificación personalizada bajo pedido
