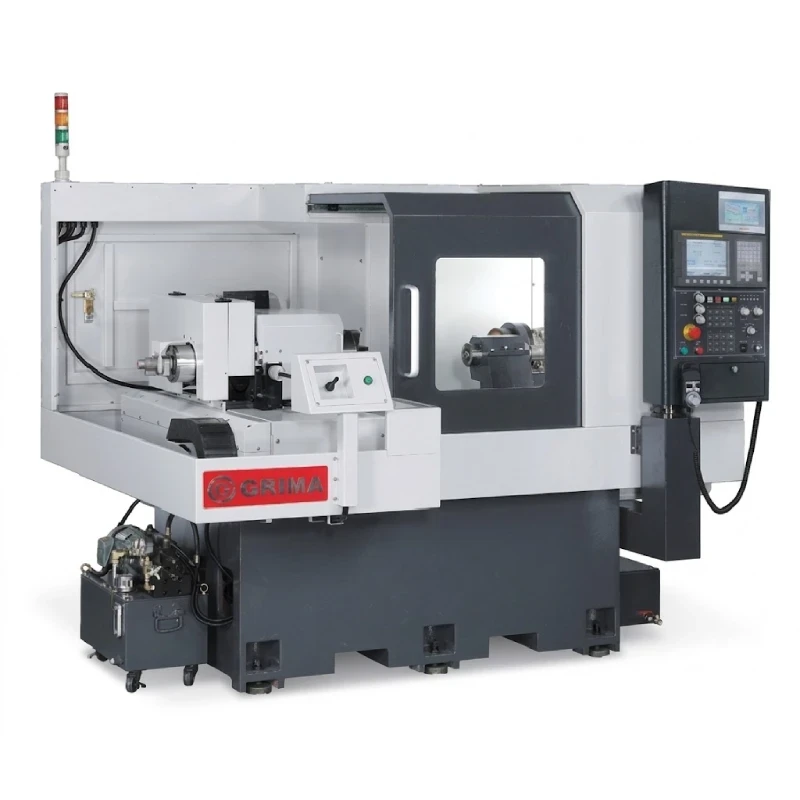

CNC-Innenschleifmaschine mit einzelner Spindel

KG-150A

Typ：KG-150A

Einzelne Schleifspindel
Optional mit Drehspindel ausrüstbar
Max. Schleiflänge: 150mm
FANUC-Steuerung
Teilspritzschutz
Verfahrweg X-, Z-Achse: 350/400+100mm

Zur Anfrage hinzufügen

Spezifikationen

Konstruktive Merkmale

Linearführungen und Kugelgewindetriebe

Hochpräzise Linearführungen und C1-Kugelgewindetriebe für die X- und Z-Achse gewährleisten höchste Präzision und Steifigkeit.

Hochwertiger Guss

Die Grundstruktur besteht aus FC30-Gusseisen und wird angelassen sowie spannungsarm geglüht, um Bearbeitungsgenauigkeit und Stabilität zu gewährleisten.

Massiver Maschinenständer

Der überdimensionierte Maschinenständer verfügt über durchgehende Innenrippen in jedem Abschnitt und bietet dadurch langfristige metallische Steifigkeit und Stabilität.

Servomotorischer Antrieb

Die X- und Z-Achse werden beide von Servomotoren angetrieben; die kleinste Anzeigeeinheit beträgt 0.0001mm.

TOUCH-SENSITIVER MONITOR

Steuerung des aktuellen Status bei unterschiedlichen Schleifbedingungen möglich
Schleifüberwachung
Einfache Werkzeugeinstellung, Kompensation und Überwachung der Schleifscheibengröße

FANUC-STEUERUNG

Leistungsstarke Funktionen zur Parametereinstellung für das Schleifen mehrerer Flächen
Schleifen von 16 Flächen mit nur einer Einrichtung möglich

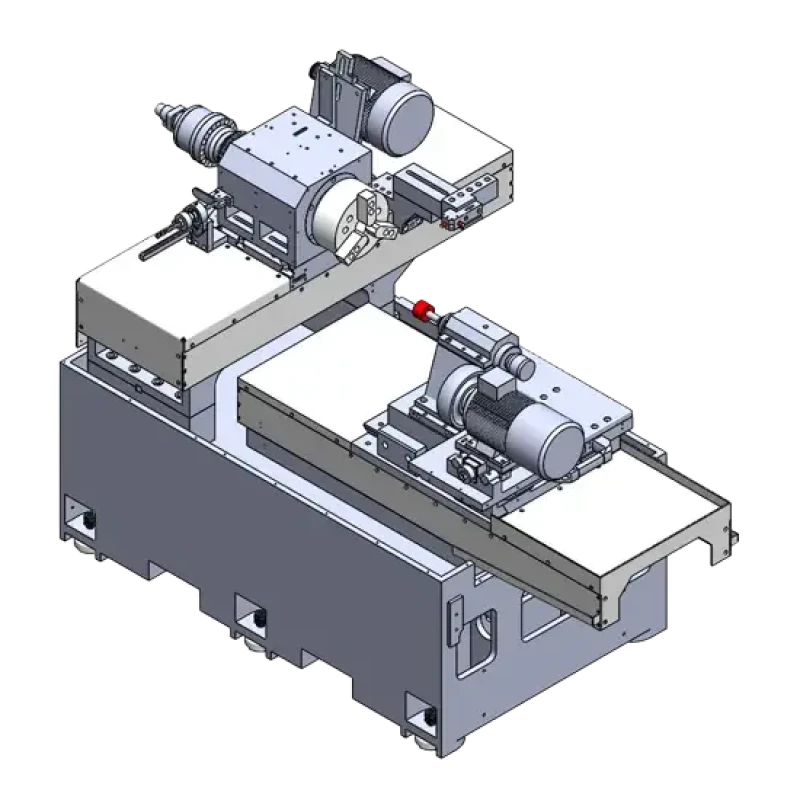

Aufbau

WERKSTÜCK

Spezifikationen

Maschinenspezifikationen

		KG-150A	KG-150B	KG-150D
Arbeits- bereich	Schleifdurchmesserbereich	Ø 4 ~ Ø 240 mm	Ø 4 ~ Ø 200mm	Ø 4 ~ Ø 240 mm
	Max. Schleiftiefe	150 mm	150 mm	150 mm
	Max. Schwenkbereich des Werkstücks	Ø 380 mm	Ø 300mm	Ø 300 mm
	Schwenkbereich innerhalb der wasserdichten Abdeckung	Ø 300 mm	Ø 300mm	Ø 300 mm
Steuerungs- system	Steuerung	FANUC	FANUC	FANUC
Werkstück- spindel	Spindeldrehzahl	0 ~ 1000 rpm	0 ~ 1000 rpm	0 ~ 1000 rpm
	Vorschubgeschwindigkeit X-Achse / max. Verfahrweg	10 M/min / 350 mm	10 M/min / 350 mm	10 M/min / 350 mm
	Kleinste Anzeigeeinheit der X-Achse	0.0001 mm	0.0001 mm	0.0001 mm
	Schwenkwinkel	-5° ~ +15°	-5° ~ +15°	-5° ~ +15°
Arbeitstisch	Vorschubgeschwindigkeit Z-Achse	10 M/min	10 M/min	10 M/min
	Max. Verfahrweg Z-Achse	400+100 mm	400+100 mm	400+100 mm
	Kleinste Anzeigeeinheit der Z-Achse	0.0001 mm	0.0001 mm	0.0001 mm
	Abstand von der Spindelmitte zum Boden	1060 mm	1060 mm	1060 mm
Hydraulik- system	Öltankvolumen	30 L	30 L	40 L
Kühl- system	Kühlmitteltankvolumen	160 L	160 L	160 L
Motor	Hydraulikmotor	0.75 Kw (1HP)	0.75 Kw (1HP)	1.5 Kw (2HP)
	Kühlmittelpumpenmotor	0.18 Kw (1/4HP)	0.18 Kw (1/4HP)	0.18Kw (1/4HP)
	Servomotor X-Achse und Z-Achse	X : 1.2 Kw / Z : 1.2 Kw	X : 1.2 Kw / Z : 1.2 Kw	X : 1.2 Kw / Z : 1.2 Kw
	Schleifscheibenmotor (kw)	Z : 2.2 , (3HP) -	Z : 2.2 , (3HP) Z2 : 3.0 (Built-in)	Z : 2.2 , (3HP) Z2 : 2.2 , (3HP)
	Spindelmotor	2.2 , (3HP)	2.2 , (3HP)	2.2 , (3HP)
Sonstiges	Automatische Schmierung	2 L	2 L	2 L
	Maschinenabmessungen (LxBxH) – einschließlich Zubehör	2500 x 2300 x1750 mm	2500 x 2300 x1750 mm	2500 x 2400 x 1990 mm
	Maschinengewicht	3000 kg	3200 kg	3200 kg

Matrix der Standardausstattung

STANDARDAUSSTATTUNG	KG-150A	KG-150B	KG-150D
CNC-Steuerung	●	●	●
Frequenzumrichter für Werkstückspindelmotor der X-Achse	●	●	●
Frequenzumrichter für Schleifspindelmotor der Z-Achse	●	●	●
Frequenzumrichter für Schleifspindelmotor der Z2-Achse	-	●	●
Schleifspindel der Z-Achse	●	●	●
Schleifspindel der Z2-Achse	-	●	●
Hydraulikspannfutter	●	●	●
Hydraulikzylinder	●	●	●
Dreifarbige Signalleuchte	●	●	●
Arbeitsleuchte	●	●	●
Werkzeugkasten	●	●	●
Automatische Schmierung	●	●	●
Kühlmitteltank und Pumpe	●	●	●
Papierfilter	●	●	●
Magnetabscheider	●	●	●
Hydrauliktank mit Pumpe	●	●	●
Internes Wärmeabfuhrsystem im Schaltschrank	●	●	●
Diamantabrichter	●	●	●
Nivellierschrauben und -platten	●	●	●
Mechanische und elektrische Bedienungsanleitungen	●	●	●
Vollständig geschlossene Abdeckung	-	●	●
Teilgeschlossene Abdeckung	●	-	-
