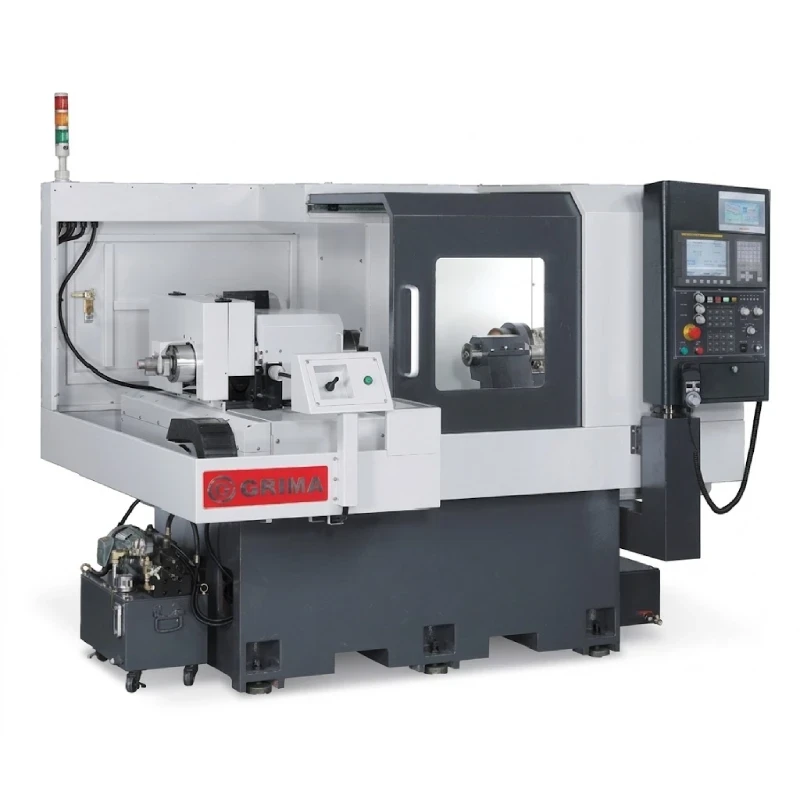

KG-150A
KG-150A
유형：KG-150A
단일 연삭 스핀들
선삭 스핀들 장착 가능(옵션)
최대 연삭 길이: 150mm
Fanuc 컨트롤러
반밀폐형 안전 커버
X, Z축 이송 거리: 350/400+100mm
선삭 스핀들 장착 가능(옵션)
최대 연삭 길이: 150mm
Fanuc 컨트롤러
반밀폐형 안전 커버
X, Z축 이송 거리: 350/400+100mm
사양
구조적 특징
리니어 가이드 및 볼스크루
X, Z축에 고정밀 리니어 가이드와 C1 볼스크루를 적용하여 초정밀도와 강성을 보장합니다.
최고 품질의 주철
베이스 구조에 FC30 주철을 적용하고 뜨임 및 응력 제거 처리를 실시하여 가공 정밀도와 안정성을 보장합니다.
대형 머신 베이스
기계역학을 기반으로 각 베이스 단면 전체에 내부 리브를 배치한 대형 머신 베이스로, 장기간 높은 금속 강성과 안정성을 제공합니다.
서보 모터 구동
X, Z축 모두 최소 표시 단위 0.0001mm의 서보 모터로 구동됩니다.
터치 감지 모니터
- 다양한 연삭 상태에서 전류 제어 가능
- 연삭 감지
- 공구 설정, 보정 및 연삭 휠 크기 모니터링이 간편함
FANUC 컨트롤러
- 다면 연삭용 파라미터를 설정할 수 있는 강력한 기능
- 한 번의 설정으로 16면 연삭 실행 가능

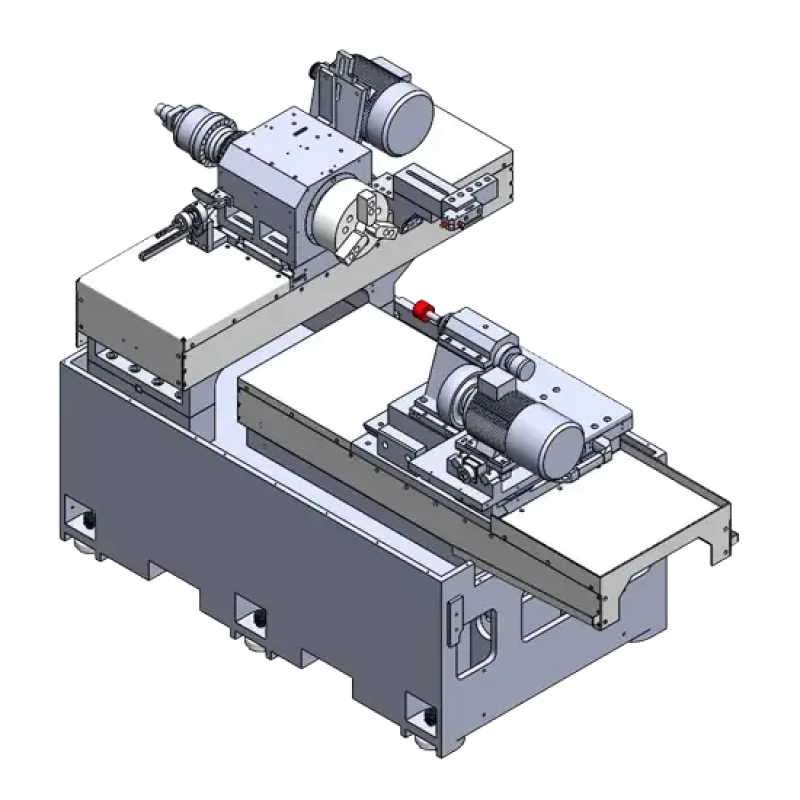

구조
가공물
사양
기계 사양
| KG-150A | KG-150B | KG-150D | ||
|---|---|---|---|---|
| 가공 능력 |
연삭 직경 범위 | Ø 4 ~ Ø 240 mm | Ø 4 ~ Ø 200mm | Ø 4 ~ Ø 240 mm |
| 최대 연삭 깊이 | 150 mm | 150 mm | 150 mm | |
| 가공물 최대 선회 범위 | Ø 380 mm | Ø 300mm | Ø 300 mm | |
| 방수 커버 내부 선회 범위 | Ø 300 mm | Ø 300mm | Ø 300 mm | |
| 제어 시스템 |
컨트롤러 | FANUC | FANUC | FANUC |
| 주축대 | 스핀들 회전 속도 | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| X축 이송 속도 / 최대 이송 거리 | 10 M/min / 350 mm | 10 M/min / 350 mm | 10 M/min / 350 mm | |
| X축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 선회 각도 | -5° ~ +15° | -5° ~ +15° | -5° ~ +15° | |
| 작업대 | Z축 이송 속도 | 10 M/min | 10 M/min | 10 M/min |
| Z축 최대 이송 거리 | 400+100 mm | 400+100 mm | 400+100 mm | |
| Z축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 스핀들 중심에서 지면까지의 거리 | 1060 mm | 1060 mm | 1060 mm | |
| 유압 시스템 |
오일 탱크 용량 | 30 L | 30 L | 40 L |
| 냉각 시스템 |
절삭유 탱크 용량 | 160 L | 160 L | 160 L |
| 모터 | 유압 모터 | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 1.5 Kw (2HP) |
| 절삭유 펌프 모터 | 0.18 Kw (1/4HP) | 0.18 Kw (1/4HP) | 0.18Kw (1/4HP) | |
| X축 및 Z축 서보 모터 | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | X : 1.2 Kw / Z : 1.2 Kw | |
| 연삭 휠 모터 (kw) | Z : 2.2 , (3HP) - |
Z : 2.2 , (3HP) Z2 : 3.0 (Built-in) |
Z : 2.2 , (3HP) Z2 : 2.2 , (3HP) |
|
| 스핀들 모터 | 2.2 , (3HP) | 2.2 , (3HP) | 2.2 , (3HP) | |
| 기타 | 자동 윤활 장치 | 2 L | 2 L | 2 L |
| 기계 외형 치수 (LxWxH)- 부속품 포함 | 2500 x 2300 x1750 mm | 2500 x 2300 x1750 mm | 2500 x 2400 x 1990 mm | |
| 기계 중량 | 3000 kg | 3200 kg | 3200 kg | |
표준 부속품 구성표
| 표준 부속품 | KG-150A | KG-150B | KG-150D |
|---|---|---|---|
| CNC 컨트롤러 | ● | ● | ● |
| X축 주축대 모터용 인버터 | ● | ● | ● |
| Z축 연삭 스핀들 모터용 인버터 | ● | ● | ● |
| Z2축 연삭 스핀들 모터용 인버터 | - | ● | ● |
| Z축 연삭 스핀들 | ● | ● | ● |
| Z2축 연삭 스핀들 | - | ● | ● |
| 유압 척 | ● | ● | ● |
| 유압 실린더 | ● | ● | ● |
| 3색 경보등 | ● | ● | ● |
| 작업등 | ● | ● | ● |
| 공구함 | ● | ● | ● |
| 자동 윤활 장치 | ● | ● | ● |
| 절삭유 탱크 및 펌프 | ● | ● | ● |
| 종이 필터 | ● | ● | ● |
| 자석 분리기 | ● | ● | ● |
| 펌프가 포함된 유압 탱크 | ● | ● | ● |
| 캐비닛 내부 방열 시스템 | ● | ● | ● |
| 다이아몬드 드레서 | ● | ● | ● |
| 수평 조절 볼트 및 패드 | ● | ● | ● |
| 기계 및 전기 운전 매뉴얼 | ● | ● | ● |
| 완전 밀폐형 커버 | - | ● | ● |
| 반밀폐형 커버 | ● | - | - |
