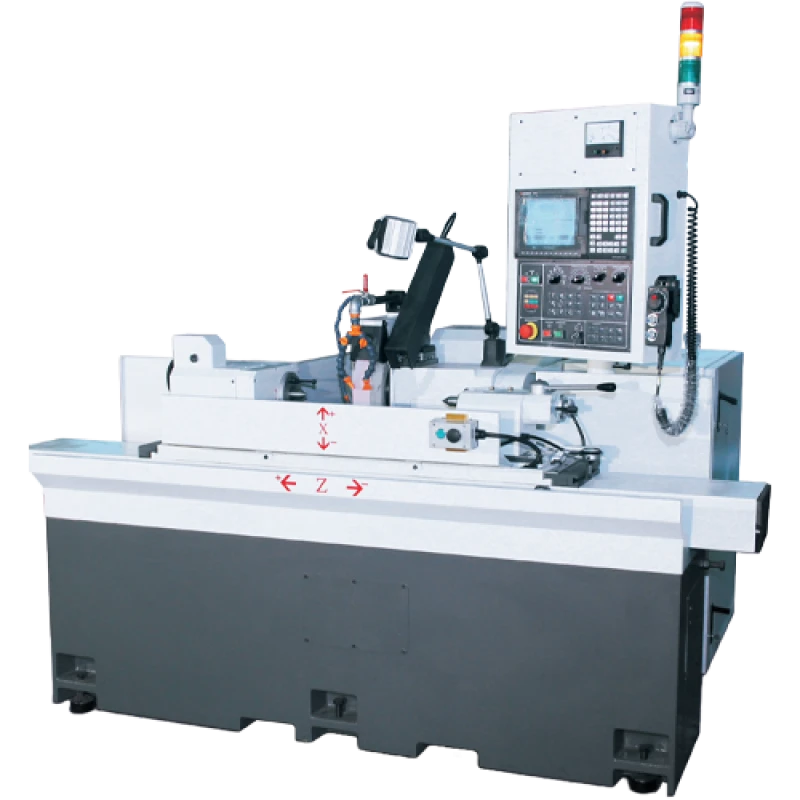

CNC 원통 연삭기 및 고정밀 원통 연삭기
액세서리
유체동압 스핀들연삭 휠 스핀들은 내구성을 확보하기 위해 SNCM220 고급 합금강을 사용하여 정밀 가공, 다중 열처리, 연삭 및 연마 등의 공정을 거쳐 제작됩니다. 스핀들은 독특한 유체동압 베어링으로 지지되어 뛰어난 강성과 내충격성을 제공합니다. (단부 측정 장치는 옵션)
회전식 센터 / 고정식 센터 헤드스톡 간단하면서도 안정적인 헤드스톡에는 고정밀 베어링이 장착되어 스핀들의 강성과 회전 정밀도를 크게 향상시킵니다. 이를 통해 고정밀 원통 연삭기는 중부하 작업에서도 안정적인 성능을 유지합니다.
수동/유압식 심압대 심압대의 오일 충전식 윤활 시스템은 방수 및 방진 성능을 강화하고 심압대의 높은 정밀도를 보장합니다.
CNC 제어 시스템고급 CNC 컨트롤러와 폼 필링 방식의 운전 인터페이스가 장착되어 있으며, 편집 가능한 표준 연삭 사이클 프로그램을 제공합니다. 또한 특수 연삭 요구에 맞춰 드레싱 형상을 커스터마이징할 수 있습니다. 배우고 이해하기 쉬운 시스템입니다.
구조
| 항목 | 400 | 600 | 800 |
|---|---|---|---|
| A | 1700 | 2100 | 2500 |
| B | 590 | 610 | 630 |
| C | 630 | 650 | 670 |
| D | 2920 | 3360 | 3800 |
| E | 355 | 555 | 755 |
| F | 495 | 695 | 895 |
사양
| 모델 | GP27/35-400CNC | GP27/35-600CNC | GP27/35-800CNC | ||
|---|---|---|---|---|---|
| 작업 능력 |
최대 연삭 직경 | mm | 270/350 | ||
| 센터 간 거리 | mm | 400 | 600 | 800 | |
| 스핀들 홀 중심에서 슬라이드까지의 거리 | mm | 136/176 | |||
| 최대 공작물 중량 | kgs | 120/150 | |||
| 연삭 휠 |
연삭 휠 크기 | mm | Ψ405×32 ~ 50×Ψ152.4 (옵션 Ψ455×50 ~ 80×Ψ152.4) | ||
| 연삭 휠 스핀들 회전 속도 | rpm | 1650 (1890) | |||
| 최대 주변 속도 | m/sec | 35 (45) m/sec | |||
| 휠 헤드 |
이송 각도 | deg | GP = 90, GA = 60 | ||
| 최대 이송 속도 | mm | 6m/min | |||
| 최소 설정 단위 | mm | 0.001 | |||
| 총 스트로크 | mm | 250 | |||
| 헤드 스톡 |
스핀들 속도 | rpm | 10 ~ 600 | ||
| 센터 테이퍼 | MT | MT4 | |||
| 스핀들 관통 홀 직경 | mm | 25 | |||
| 심압대 | 퀼 스트로크 | mm | 30 | ||
| 센터 테이퍼 | MT | MT4 | |||
| 작업대 | 선회 각도 | deg | -8 ~ +11 | -6 ~ +9 | -4 ~ +7 |
| 급속 이송 속도 | mm | 6m/min | |||
| 최소 설정 단위 | mm | 0.001 | |||
| 모터 | 연삭 휠 스핀들 모터 | hp | 5 (7.5) | ||
| 헤드스톡 모터 | kw | 1.0 (1.5) | |||
| 연삭 휠 스핀들용 유압 모터 | hp | 1/8 | |||
| 냉각수 펌프 모터 | hp | 1/4 | |||
| X축 이송 서보 모터 | kw | 1.0 (1.2) | |||
| Z축 이송 서보 모터 | kw | 1.5 (1.8) | 1.5 (1.8) | 1.5 (1.8) | |
| 제어 시스템 | MITSUBISHI (FANUC) | ||||
| 순중량(약) | kgs | 2600 | 3000 | 3400 | |
| 총중량(약) | kgs | 2800 | 3200 | 3600 | |
| 포장 크기(L*W*H) | mm | 2400×1900×2000 | 2800×1900×2000 | 3200×1900×2000 | |
*당사는 사전 통지 없이 기계 사양을 변경할 권리를 보유합니다.
액세서리
표준 액세서리
- 연삭 휠 및 플랜지 * 1세트
- 연삭 휠 탈착 장치 * 1개
- 다이아몬드 드레서 * 1세트
- 공구함 * 1세트
- 공작물 구동 링 * 1세트
- 밸런싱 스탠드 및 아버 * 1세트
- MT4 센터 * 2개
- 전장 박스 내 열교환기
- 표준 수조 및 펌프
- 연삭 휠 인버터
- 간극 제거형 충돌 방지 장치
- 석영 작업등
옵션 액세서리
- X축 디지털 리드아웃
- Z축 디지털 리드아웃
- 외경 측정 장치
- 자동 연삭 휠 밸런서
- 유압식 심압대
- 수동 3죠 척
- 유압식 3죠 척
- 오일 미스트 집진기
- 자기 분리기
- 종이 필터
- 전장 박스용 에어컨
- 2점 센터 받침대
- 3점 센터 받침대
- 공작물 지지 받침대
- 연삭 휠 걸이대
- 연삭 휠 행거
