KG-150A
KG-150A
KG-150A
KG-150A

KG-150A

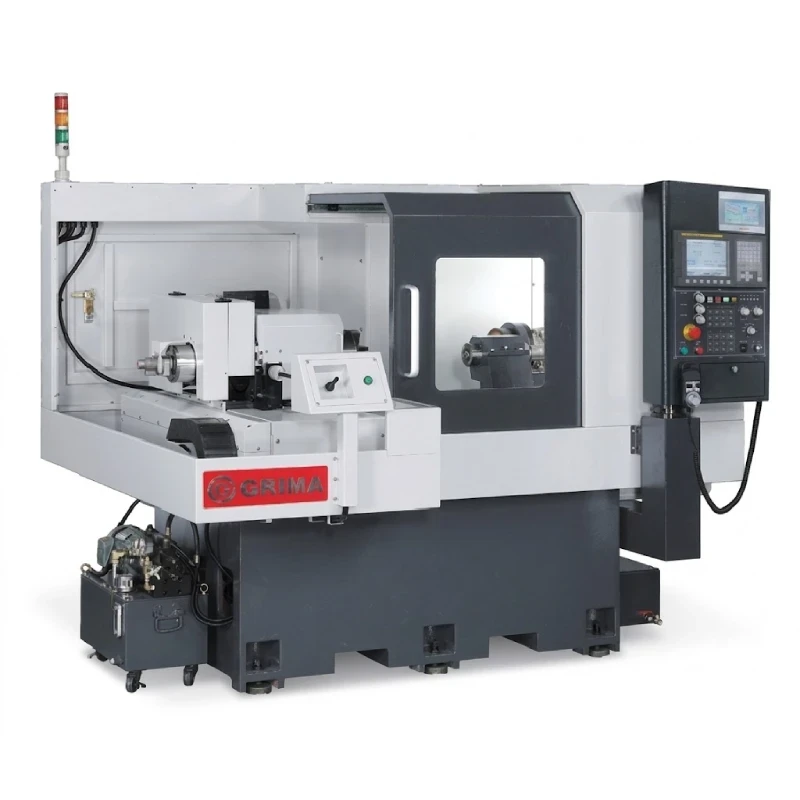

Tipo：KG-150A
Husillo de rectificado único
Disponible para equipar con husillo de torneado (opcional)
Longitud máx. de rectificado: 150mm
Controlador Fanuc
Protección semisalpicaduras
Recorrido de los ejes X, Z: 350/400+100mm
Añadir a la consulta

Especificaciones

Especificaciones

Especificaciones

Características estructurales

Guías lineales y husillos de bolas

Guías lineales de alta precisión y husillo de bolas C1 para los ejes X y Z, que garantizan una precisión y rigidez extraordinarias.

Hierro fundido de máxima calidad

La estructura de la base está fabricada en hierro fundido FC30, templado y sometido a alivio de tensiones para garantizar la precisión y estabilidad del mecanizado.

Base de máquina de gran tamaño

Base de máquina sobredimensionada con nervaduras internas que recorren cada sección, basada en principios mecánicos para ofrecer rigidez metálica y estabilidad a largo plazo.

Accionamiento mediante servomotor

Ambos ejes X y Z son accionados por servomotores, con una resolución mínima de 0.0001mm.

MONITOR TÁCTIL

  • Permite controlar la corriente según los distintos estados de rectificado
  • Detección del rectificado
  • Facilita la preparación de herramientas, la compensación y el control del tamaño de la muela

CONTROLADOR FANUC

  • Función avanzada para configurar parámetros de rectificado de múltiples caras
  • Permite ejecutar el rectificado de 16 caras con una sola configuración

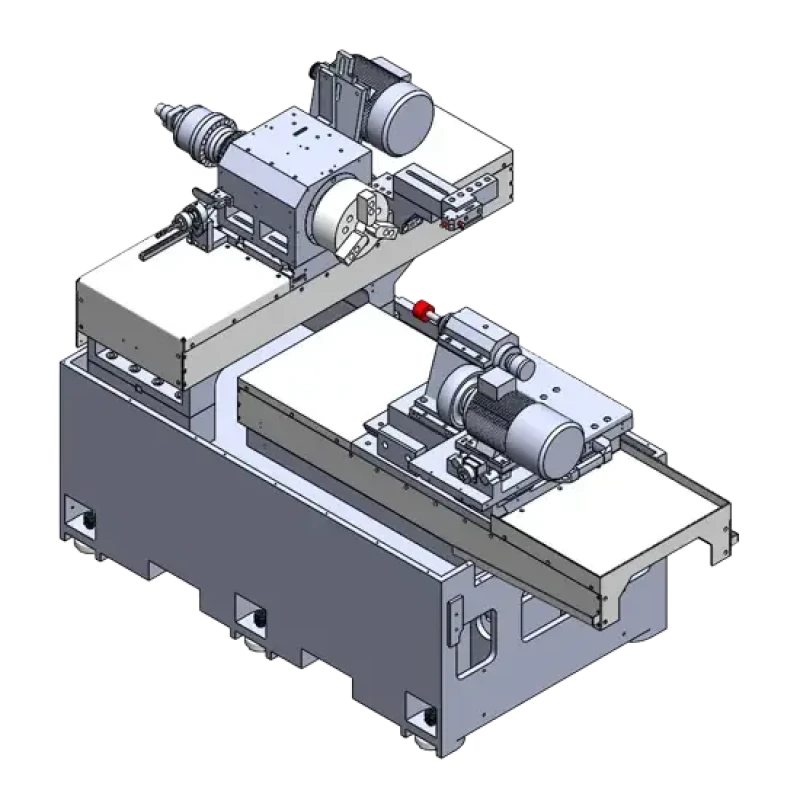

Estructura

With ATC
Without ATC
Without ATC
Without ATC

PIEZA DE TRABAJO

With ATC
Without ATC
Without ATC
Without ATC

Especificaciones

Especificaciones de la máquina

KG-150A KG-150B KG-150D
Capacidad
de trabajo		 Rango de diámetros de rectificado Ø 4 ~ Ø 240 mm Ø 4 ~ Ø 200mm Ø 4 ~ Ø 240 mm
Profundidad máx. de rectificado 150 mm 150 mm 150 mm
Volteo máx. de la pieza de trabajo Ø 380 mm Ø 300mm Ø 300 mm
Volteo dentro de la cubierta impermeable Ø 300 mm Ø 300mm Ø 300 mm
Sistema de
control		 Controlador FANUC FANUC FANUC
Cabezal de trabajo Velocidad del husillo 0 ~ 1000 rpm 0 ~ 1000 rpm 0 ~ 1000 rpm
Avance del eje X / Recorrido máx. 10 M/min / 350 mm 10 M/min / 350 mm 10 M/min / 350 mm
Unidad mínima de visualización del eje X 0.0001 mm 0.0001 mm 0.0001 mm
Ángulo de giro -5° ~ +15° -5° ~ +15° -5° ~ +15°
Mesa de trabajo Velocidad de avance del eje Z 10 M/min 10 M/min 10 M/min
Recorrido máx. del eje Z 400+100 mm 400+100 mm 400+100 mm
Unidad mínima de visualización del eje Z 0.0001 mm 0.0001 mm 0.0001 mm
Distancia del centro del husillo al suelo 1060 mm 1060 mm 1060 mm
Sistema
hidráulico		 Capacidad del depósito de aceite 30 L 30 L 40 L
Sistema de
refrigeración		 Capacidad del depósito de refrigerante 160 L 160 L 160 L
Motor Motor hidráulico 0.75 Kw (1HP) 0.75 Kw (1HP) 1.5 Kw (2HP)
Motor de la bomba de refrigerante 0.18 Kw (1/4HP) 0.18 Kw (1/4HP) 0.18Kw (1/4HP)
Servomotor de los ejes X y Z X : 1.2 Kw / Z : 1.2 Kw X : 1.2 Kw / Z : 1.2 Kw X : 1.2 Kw / Z : 1.2 Kw
Motor de la muela de rectificado (kw) Z : 2.2 , (3HP)
-		 Z : 2.2 , (3HP)
Z2 : 3.0 (Built-in)		 Z : 2.2 , (3HP)
Z2 : 2.2 , (3HP)
Motor del husillo 2.2 , (3HP) 2.2 , (3HP) 2.2 , (3HP)
Otros Lubricador automático 2 L 2 L 2 L
Dimensiones de la máquina (LxWxH), incluidos los accesorios 2500 x 2300 x1750 mm 2500 x 2300 x1750 mm 2500 x 2400 x 1990 mm
Peso de la máquina 3000 kg 3200 kg 3200 kg

Matriz de accesorios estándar

ACCESORIOS ESTÁNDAR KG-150A KG-150B KG-150D
Controlador CNC ● ● ●
Variador para el motor del cabezal de trabajo del eje X ● ● ●
Variador para el motor del husillo de rectificado del eje Z ● ● ●
Variador para el motor del husillo de rectificado del eje Z2 - ● ●
Husillo de rectificado del eje Z ● ● ●
Husillo de rectificado del eje Z2 - ● ●
Plato hidráulico ● ● ●
Cilindro hidráulico ● ● ●
Lámpara de alarma tricolor ● ● ●
Lámpara de trabajo ● ● ●
Caja de herramientas ● ● ●
Lubricador automático ● ● ●
Depósito y bomba de refrigerante ● ● ●
Filtro de papel ● ● ●
Separador magnético ● ● ●
Depósito hidráulico con bomba ● ● ●
Sistema interno de disipación térmica dentro del armario ● ● ●
Diamantador ● ● ●
Pernos y calzos de nivelación ● ● ●
Manuales de operación mecánica y eléctrica ● ● ●
Cubierta completamente cerrada - ● ●
Cubierta sem cerrada ● - -
