KG-400IE
KG-400IE

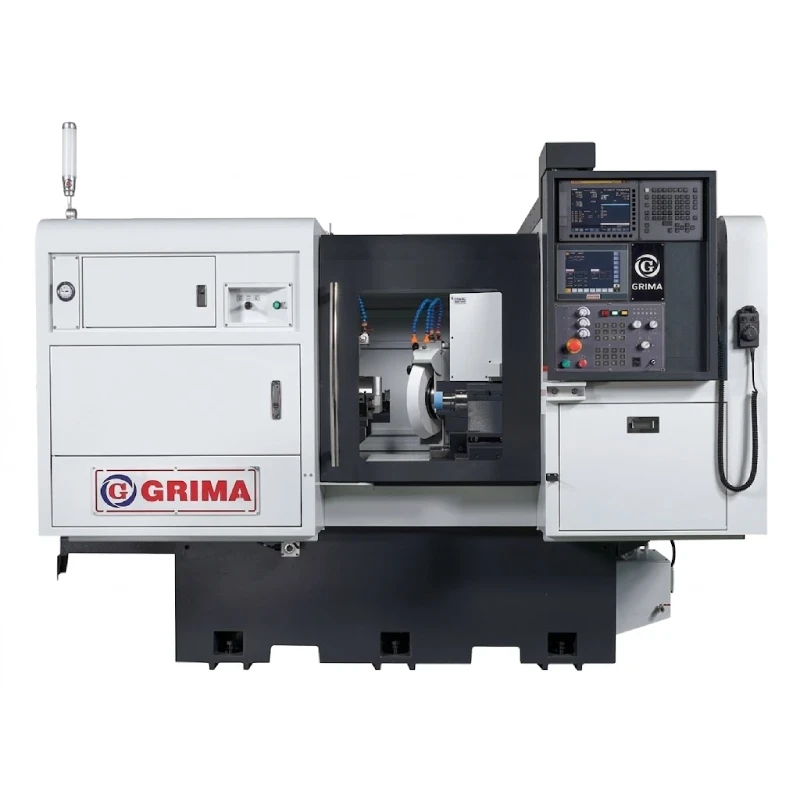

Typ：KG-400IE
Doppelte Schleifspindel
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X-, Y- und Z-Achse: 400/350+150/350+200mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X-, Y- und Z-Achse: 400/350+150/350+200mm
Technische Daten

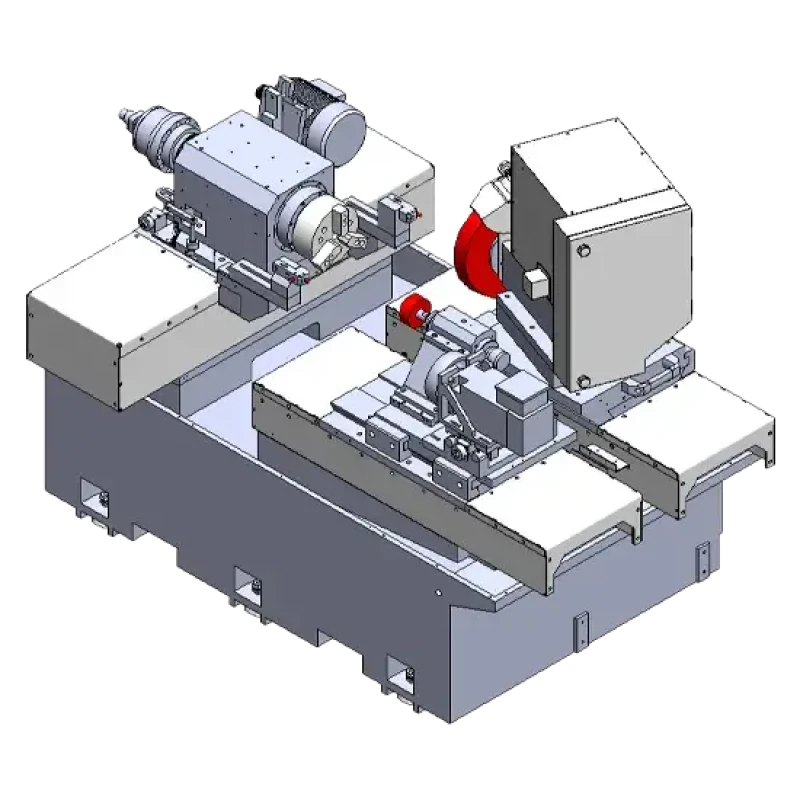

Dieses Modell ist mit einer Außenrundschleifscheibe mit 405mm Durchmesser und einer Innenrundschleifspindel ausgestattet. Dadurch werden Schleifleistung und Genauigkeit bei Werkstücken mit mehreren zu bearbeitenden Flächen deutlich erhöht.
Werkstückspindel
Mit hochsteifer A2-6-Kegelspindel. Diese Spindel bietet eine hervorragende radiale Steifigkeit, stabile thermische Eigenschaften, minimale Wärmeverformung und eine hohe dynamische Genauigkeit und gewährleistet dadurch höchste Schleifqualität.
Außenrundschleifspindel
Die Y-Achse ist mit einer steifen Schleifspindel in Hülsenbauweise und einer Schleifscheibe mit Ø405mm (Scheibenwinkel 25°) ausgestattet. Dadurch wird die Schleifleistung beim Außenrund- und Stirnflächenschleifen erheblich gesteigert.
Spindel
Technische Daten
Maschinenspezifikationen
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| Arbeits- kapazität |
Schleifdurchmesserbereich | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Max. Schleiftiefe | 200 mm | 200 mm | 200 mm | 200 mm | |
| Max. Schwenkbereich des Werkstücks | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| Schwenkbereich innerhalb der wasserdichten Abdeckung | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| Steuerungs- system |
Steuerung | FANUC | FANUC | FANUC | FANUC |
| Werkstück- spindel |
Spindeldrehzahl | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| Vorschubgeschwindigkeit der X-Achse / max. Verfahrweg | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| Kleinste Anzeigeeinheit der X-Achse | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Schwenkwinkel | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| Arbeitstisch | Vorschubgeschwindigkeit der Y- und Z-Achse | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Max. Verfahrweg der Y- und Z-Achse | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Kleinste Anzeigeeinheit der Y- und Z-Achse | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| Abstand von der Spindelmitte zum Boden | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| Hydraulik- system |
Öltankvolumen | 30 L | 30 L | 30 L | 30 L |
| Kühl- system |
Kühlmitteltankvolumen | 250 L | 250 L | 250 L | 250 L |
| Motor | Hydraulikmotor | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| Kühlmittelpumpenmotor | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
|
| Servomotor der X-, Y- und Z-Achse | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| Schleifscheibenmotor (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| Spindelmotor | Spindelmotor | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| Sonstiges | Automatische Schmierung | 4 L | 4 L | 4 L | 4 L |
| Maschinenabmessungen [LxBxH] - einschließlich Zubehör |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| Maschinengewicht | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
Matrix der Standardausstattung
| STANDARDAUSSTATTUNG | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| CNC-Steuerung | ● | ● | ● | ● |
| Frequenzumrichter für den Werkstückspindelmotor der X-Achse | ● | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Y-Achse | ● | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Z-Achse | ● | ● | ● | ● |
| Schleifspindel der Y-Achse | ● | ● | ● | ● |
| Schleifspindel der Z-Achse | ● | ● | ● | ● |
| Hydraulikfutter | ● | ● | ● | ● |
| Hydraulikzylinder | ● | ● | ● | ● |
| Dreifarbige Warnleuchte | ● | ● | ● | ● |
| Arbeitsleuchte | ● | ● | ● | ● |
| Werkzeugkasten | ● | ● | ● | ● |
| Automatische Schmierung | ● | ● | ● | ● |
| Kühlmitteltank und -pumpe | ● | ● | ● | ● |
| Papierfilter | ● | ● | ● | ● |
| Magnetabscheider | ● | ● | ● | ● |
| Hydrauliktank mit Pumpe | ● | ● | ● | ● |
| Interne Wärmeabfuhr im Schaltschrank | ● | ● | ● | ● |
| Diamantabrichter | ● | ● | ● | ● |
| Nivellierschrauben und -platten | ● | ● | ● | ● |
| Mechanische und elektrische Bedienungsanleitungen | ● | ● | ● | ● |
| Vollständig geschlossene Verkleidung | ● | ● | ● | ● |
