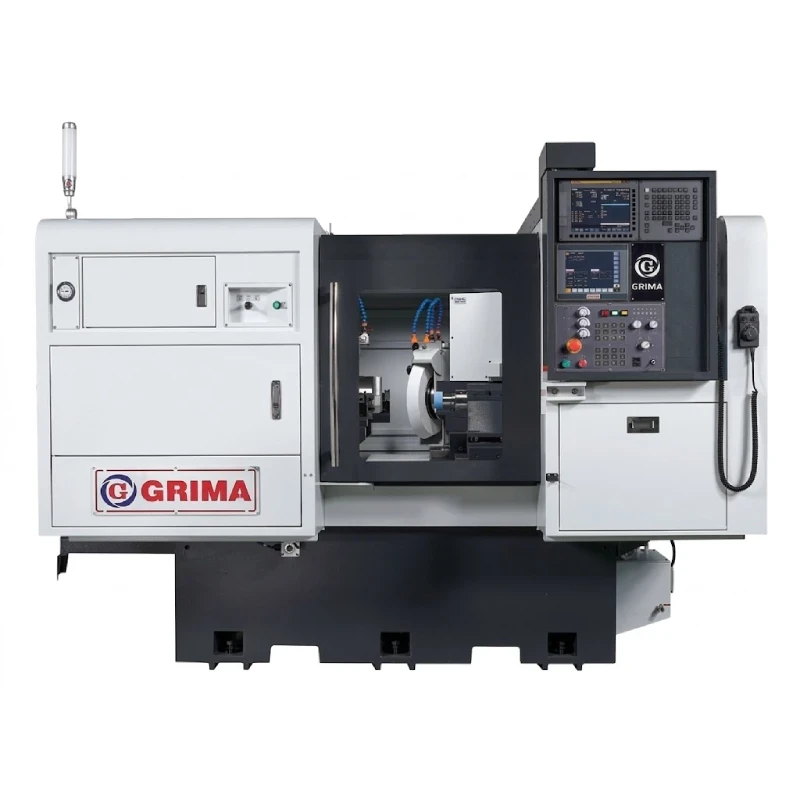

KG-400IE
사양

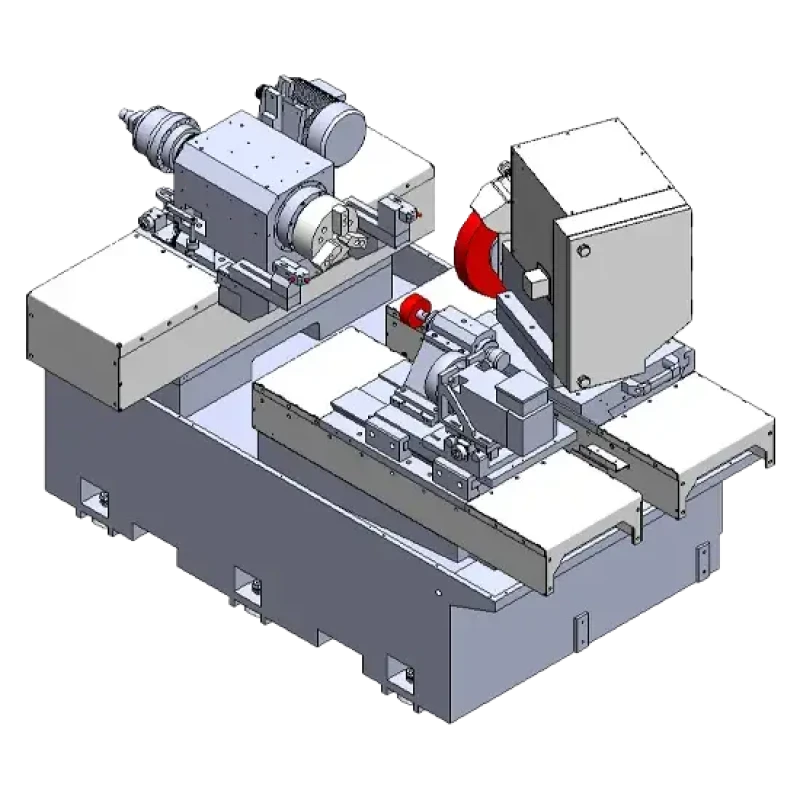

본 모델은 Ø405mm 외경 연삭 숫돌과 내경 연삭 스핀들을 장착하여, 여러 면을 가진 공작물의 연삭 효율과 정밀도를 크게 향상시킵니다.
주축대 스핀들
고강성 A2-6 테이퍼 스핀들을 적용했습니다. 이 스핀들은 뛰어난 반경 방향 강성, 안정적인 열 특성, 최소한의 열변형 및 높은 동적 정밀도를 제공하여 최상의 연삭 품질을 보장합니다.
외경 연삭 스핀들
Y축에는 Ø405mm 연삭 숫돌(숫돌 각도 25°)이 장착된 슬리브 타입의 고강성 연삭 스핀들을 적용했습니다. 외경 및 단면 연삭의 효율을 크게 향상시킵니다.
스핀들
사양
장비 사양
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| 가공 능력 |
연삭 직경 범위 | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| 최대 연삭 깊이 | 200 mm | 200 mm | 200 mm | 200 mm | |
| 공작물 최대 선회 직경 | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| 방수 커버 내부 선회 직경 | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| 제어기 시스템 |
제어기 | FANUC | FANUC | FANUC | FANUC |
| 주축대 | 스핀들 회전 속도 | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| X축 이송 속도/최대 스트로크 | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| X축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 선회 각도 | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| 작업대 | Y축 및 Z축 이송 속도 | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Y축 및 Z축 최대 스트로크 | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Y축 및 Z축 최소 표시 단위 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| 스핀들 중심에서 바닥까지의 거리 | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| 유압 시스템 |
오일 탱크 용량 | 30 L | 30 L | 30 L | 30 L |
| 냉각 시스템 |
절삭유 탱크 용량 | 250 L | 250 L | 250 L | 250 L |
| 모터 | 유압 모터 | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| 절삭유 펌프 모터 | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | 원통 숫돌: 0.18 Kw (1/4HP) 장비: 0.37 Kw (1/2HP) |
원통 숫돌: 0.18 Kw (1/4HP) 장비: 0.37 Kw (1/2HP) |
|
| X축 및 Y축 및 Z축 서보모터 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| 연삭 숫돌 모터 (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| 스핀들 모터 | 스핀들 모터 | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| 기타 | 자동 윤활 장치 | 4 L | 4 L | 4 L | 4 L |
| 장비 치수 [LxWxH] -부속품 포함 |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| 장비 중량 | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
표준 부속품 매트릭스
| 표준 부속품 | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| CNC 제어기 | ● | ● | ● | ● |
| X축 주축대 모터용 인버터 | ● | ● | ● | ● |
| Y축 연삭 스핀들 모터용 인버터 | ● | ● | ● | ● |
| Z축 연삭 스핀들 모터용 인버터 | ● | ● | ● | ● |
| Y축 연삭 스핀들 | ● | ● | ● | ● |
| Z축 연삭 스핀들 | ● | ● | ● | ● |
| 유압 척 | ● | ● | ● | ● |
| 유압 실린더 | ● | ● | ● | ● |
| 3색 경보등 | ● | ● | ● | ● |
| 작업등 | ● | ● | ● | ● |
| 공구함 | ● | ● | ● | ● |
| 자동 윤활 장치 | ● | ● | ● | ● |
| 절삭유 탱크 및 펌프 | ● | ● | ● | ● |
| 종이 필터 | ● | ● | ● | ● |
| 자기 분리기 | ● | ● | ● | ● |
| 펌프가 장착된 유압 탱크 | ● | ● | ● | ● |
| 제어반 내부 방열 시스템 | ● | ● | ● | ● |
| 다이아몬드 드레서 | ● | ● | ● | ● |
| 수평 조정 볼트 및 패드 | ● | ● | ● | ● |
| 기계 및 전기 작동 매뉴얼 | ● | ● | ● | ● |
| 완전 밀폐형 커버 | ● | ● | ● | ● |
