KG-400IE
KG-400IE

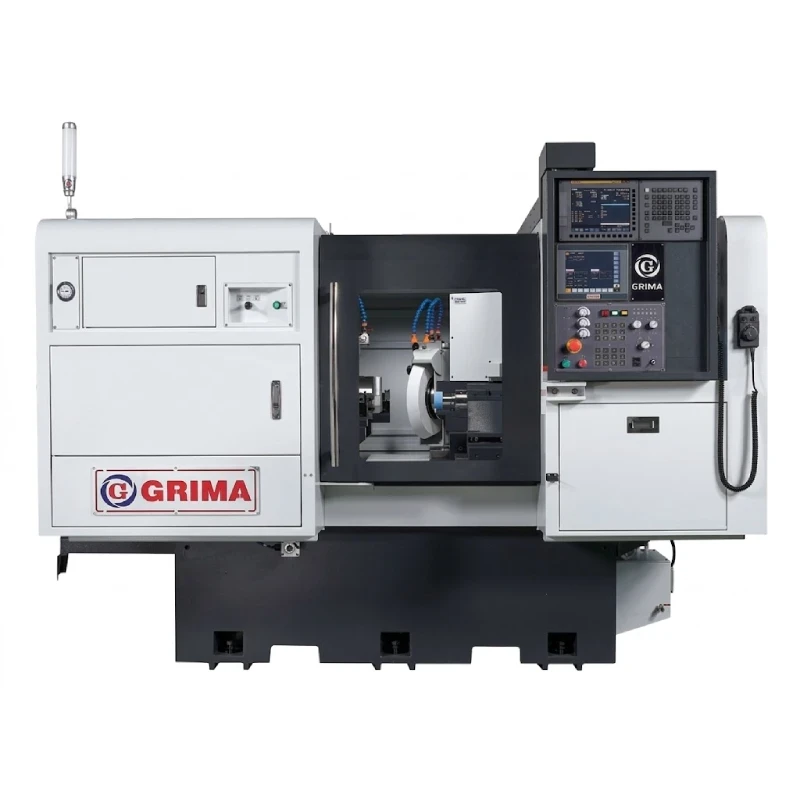

Tipo：KG-400IE
Doble husillo de rectificado
Protección antisalpicaduras completa
Controlador Fanuc
Recorrido de los ejes X, Y, Z: 400/350+150/350+200mm
Protección antisalpicaduras completa
Controlador Fanuc
Recorrido de los ejes X, Y, Z: 400/350+150/350+200mm
Especificaciones

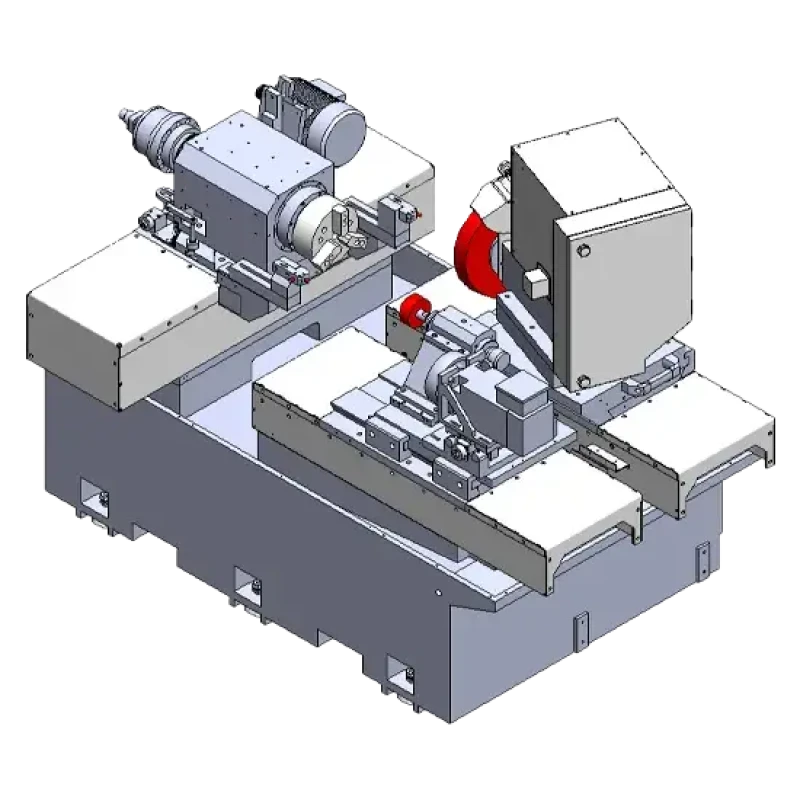

Este modelo está equipado con una muela de rectificado exterior de 405mm y un husillo de rectificado interior, lo que garantiza un aumento significativo de la eficiencia y la precisión del rectificado de piezas con múltiples caras.
Husillo del cabezal de trabajo
Con husillo cónico A2-6 de alta rigidez. Este husillo proporciona una excelente rigidez radial, estabilidad térmica, mínima deformación térmica y alta precisión dinámica para garantizar una calidad de rectificado óptima.
Husillo de rectificado exterior
El eje Y incorpora un husillo de rectificado rígido de tipo manguito con muela de rectificado de Ø405mm (ángulo de la muela: 25°). Mejora considerablemente la eficiencia del rectificado exterior y de las caras frontales.
Husillo
Especificaciones
Especificaciones de la máquina
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| Capacidad de trabajo |
Rango del diámetro de rectificado | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Profundidad máx. de rectificado | 200 mm | 200 mm | 200 mm | 200 mm | |
| Diámetro máx. de giro de la pieza | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| Diámetro de giro dentro de la cubierta impermeable | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| Sistema de control |
Controlador | FANUC | FANUC | FANUC | FANUC |
| Cabezal de trabajo | Velocidad del husillo | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| Velocidad de avance del eje X / recorrido máx. | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| Unidad mínima de visualización del eje X | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Ángulo de giro | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| Mesa de trabajo | Velocidad de avance de los ejes Y y Z | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Recorrido máx. de los ejes Y y Z | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Unidad mínima de visualización de los ejes Y y Z | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| Distancia del centro del husillo al suelo | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| Sistema hidráulico |
Capacidad del depósito de aceite | 30 L | 30 L | 30 L | 30 L |
| Sistema de refrigeración |
Capacidad del depósito de refrigerante | 250 L | 250 L | 250 L | 250 L |
| Motor | Motor hidráulico | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| Motor de la bomba de refrigerante | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | Muela cilíndrica: 0.18 Kw (1/4HP) Máquina: 0.37 Kw (1/2HP) |
Muela cilíndrica: 0.18 Kw (1/4HP) Máquina: 0.37 Kw (1/2HP) |
|
| Servomotor de los ejes X, Y y Z | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| Motor de la muela de rectificado (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| Motor del husillo | Motor del husillo | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| Otros | Lubricador automático | 4 L | 4 L | 4 L | 4 L |
| Dimensiones de la máquina [LxWxH] -incluidos los accesorios |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| Peso de la máquina | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
Matriz de accesorios estándar
| ACCESORIOS ESTÁNDAR | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| Controlador CNC | ● | ● | ● | ● |
| Variador para el motor del cabezal de trabajo del eje X | ● | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Y | ● | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Z | ● | ● | ● | ● |
| Husillo de rectificado del eje Y | ● | ● | ● | ● |
| Husillo de rectificado del eje Z | ● | ● | ● | ● |
| Plato hidráulico | ● | ● | ● | ● |
| Cilindro hidráulico | ● | ● | ● | ● |
| Lámpara de alarma tricolor | ● | ● | ● | ● |
| Lámpara de trabajo | ● | ● | ● | ● |
| Caja de herramientas | ● | ● | ● | ● |
| Lubricador automático | ● | ● | ● | ● |
| Depósito y bomba de refrigerante | ● | ● | ● | ● |
| Filtro de papel | ● | ● | ● | ● |
| Separador magnético | ● | ● | ● | ● |
| Depósito hidráulico con bomba | ● | ● | ● | ● |
| Sistema interno de disipación térmica dentro del armario | ● | ● | ● | ● |
| Diamantador | ● | ● | ● | ● |
| Pernos y calzos de nivelación | ● | ● | ● | ● |
| Manuales de operación mecánica y eléctrica | ● | ● | ● | ● |
| Cubierta completamente cerrada | ● | ● | ● | ● |
