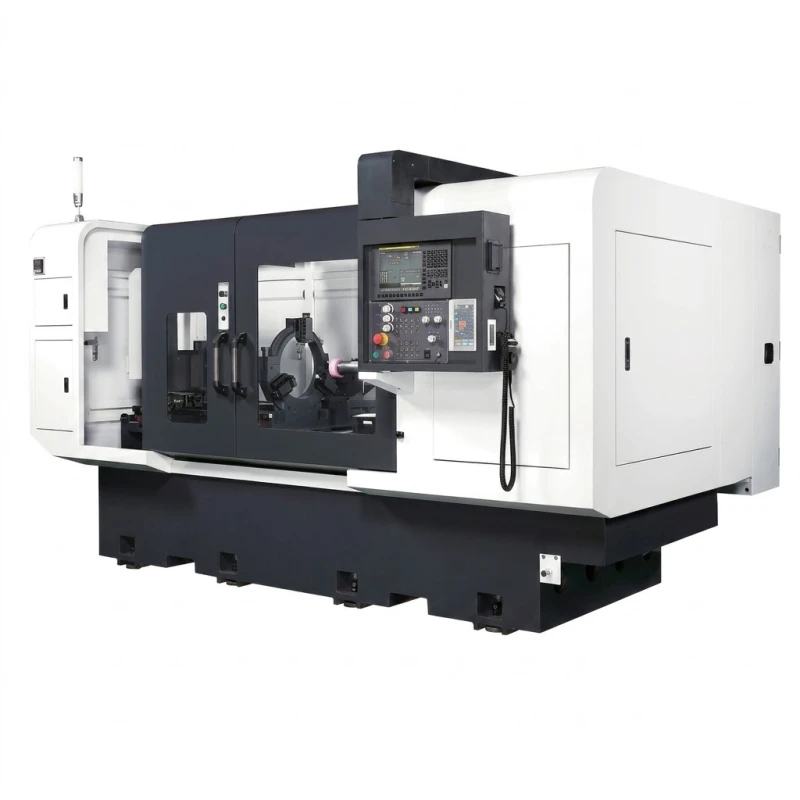

KG-350SR 샤프트 연삭기 CNC 방진구 시스템

KG-350SR

유형：KG-350SR

단일 연삭 스핀들 + 방진구
최대 연삭 길이 350mm
완전 방진 커버
Fanuc 컨트롤러
X, Z축 스트로크 500/700mm

문의 목록에 추가

사양

구조적 특징

X축

강성이 높은 롤러 타입 리니어 웨이를 적용한 넓은 스팬 설계입니다. 6개의 블록이 장착된 이중 리니어 웨이로 축 방향 강성과 안정성을 확보합니다.

Z축

1 V 1 평면 박스 웨이 설계와 레일용 연속 급유 시스템을 적용하여 연삭 직진도를 확보하고 이동 중 마찰 계수를 낮춥니다.

스핀들

정밀하고 고성능인 연삭 작업을 위해 설계된 슬리브 타입 고강성 스핀들입니다.

에어 플로팅 슬라이딩 웨이

가공물 길이에 따라 작업 헤드를 쉽게 이동할 수 있어 셋업 효율성과 작업 유연성을 향상시킵니다.

방진구

긴 가공물에 적합하며 연삭 중 안정성을 제공합니다.

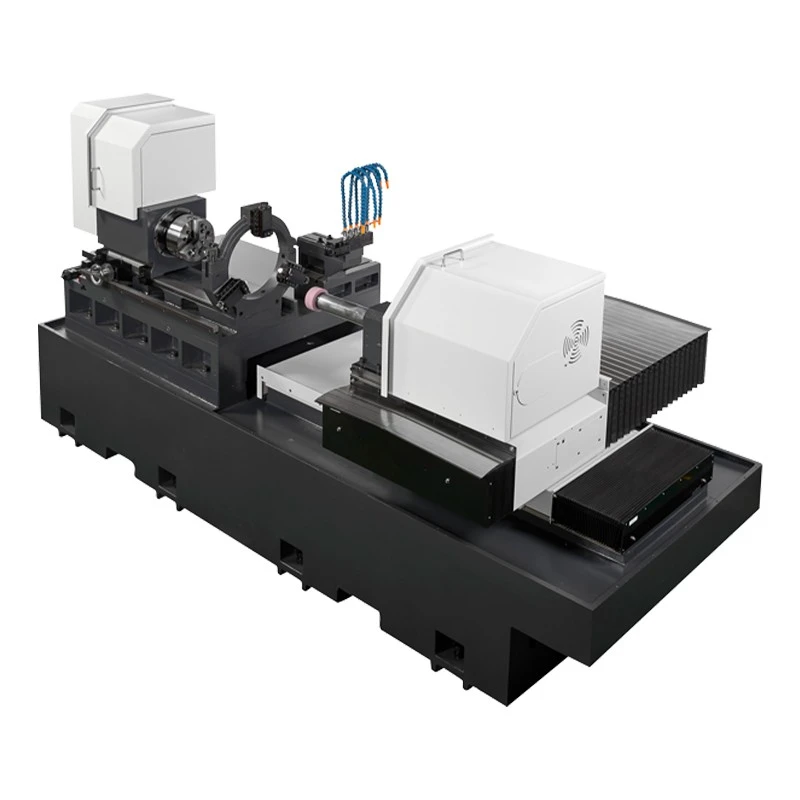

구조

스핀들

사양

연삭기 사양

		KG-350SR	KG-410SR	KG-600SR
가공 능력	연삭 직경 범위	Ø 4 ~ Ø 320 mm	Ø 4 ~ Ø 320 mm	Ø 4 ~ Ø 320 mm
가공 능력	최대 연삭 깊이	350 mm	410 mm	400 mm
컨트롤러 시스템	컨트롤러	FANUC 0i-TF	FANUC	FANUC
작업 헤드	스핀들 속도	0 ~ 1000 rpm	0 ~ 1000 rpm	0 ~ 1000 rpm
	X축 이송 속도/ 최대 스트로크	8 M/min / 500 mm	8 M/min / 650 mm	8 M/min / 800 mm
	X축 최소 표시 단위	0.0001 mm	0.0001 mm	0.0001 mm
	선회 각도	0° ~ +15°	-5° ~ +15°	0° ~ +10°
작업 테이블	Y축 및 Z축 이송 속도	Z : 6 M/min	Z : 6 M/min	10/10 M/min
	Y축 및 Z축 최대 스트로크	Z : 700 mm	Z : 550 mm	450+200 / 450+200 mm
	Y축 및 Z축 최소 표시 단위	Z : 0.0001 mm	Z : 0.0001 mm	0.0001 / 0.0001 mm
	Y축 선회 각도	-	-	0° ~ +10°
	스핀들 중심에서 바닥까지의 거리	1100 mm	1070 mm	1100 mm
	작업 테이블 선회 직경	Ø 380 mm	Ø 380 mm	Ø 380 mm
유압 시스템	오일 탱크 용량	30 L	40 L	30 L
냉각 시스템	절삭유 탱크 용량	400 L	400 L	380 L
모터	유압 모터	0.75 Kw (1HP)	1.5 Kw (2HP)	0.75 Kw (1HP)
	절삭유 펌프 모터	0.75 Kw (1HP)	0.37 Kw (1/2HP)	기계 : 0.37 Kw (1/2HP) 베이스 : 0.37 Kw (1/2HP)
	X축 및 Y축 및 Z축 서보 모터	X : 2.5 Kw / Z : 2.5 Kw	X : 2.5 Kw / Z : 2.5 Kw	X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw
	연삭 휠 모터 (kw)	Z : 4.0 (5HP)	Z : 2.2 (3HP)	Y : 4.0 (5HP)
	작업 헤드 모터	- 1.8Kw(Brushless Servo)	Z2 : 2.2 (3HP) 1.8Kw(Brushless Servo)	Z : 4.0 (5HP) 1.8 Kw (Brushless Servo)
기타	자동 윤활 장치	-	4 L	4 L
	기계 외형 치수 [LxWxH] -액세서리 포함	4300 x 2500 x2050 mm	4200 x 3100 x2100 mm	3500 x 3150 x1960 mm
	기계 중량	7500 kg	8000 kg	8300 kg

표준 액세서리 구성표

표준 액세서리	KG-350SR	KG-410SR	KG-600SR
CNC 컨트롤러	●	●	●
X축 작업 헤드 모터용 인버터	●	●	●
Y축 연삭 스핀들 모터용 인버터	-	-	●
Z축 연삭 스핀들 모터용 인버터	●	●	●
Z2축 연삭 스핀들 모터용 인버터	-	●	-
Y축 연삭 스핀들	-	-	●
Z축 연삭 스핀들	●	●	●
Z2축 연삭 스핀들	-	●	-
유압 척	●	●	●
유압 실린더	●	●	●
3색 경보 램프	●	●	●
작업등	●	●	●
공구함	●	●	●
자동 윤활 장치	●	●	●
절삭유 탱크 및 펌프	●	●	●
종이 필터	●	●	●
자기 분리기	●	●	●
유압 탱크 및 펌프	●	●	●
캐비닛 내부 방열 시스템	●	●	●
다이아몬드 드레서	●	●	●
기초 볼트 및 블록	●	●	●
기계 및 전기 작동 매뉴얼	●	●	●
완전 밀폐형 커버	●	●	●
반밀폐형 커버	-	-	-
