KG-600SR
KG-600SR

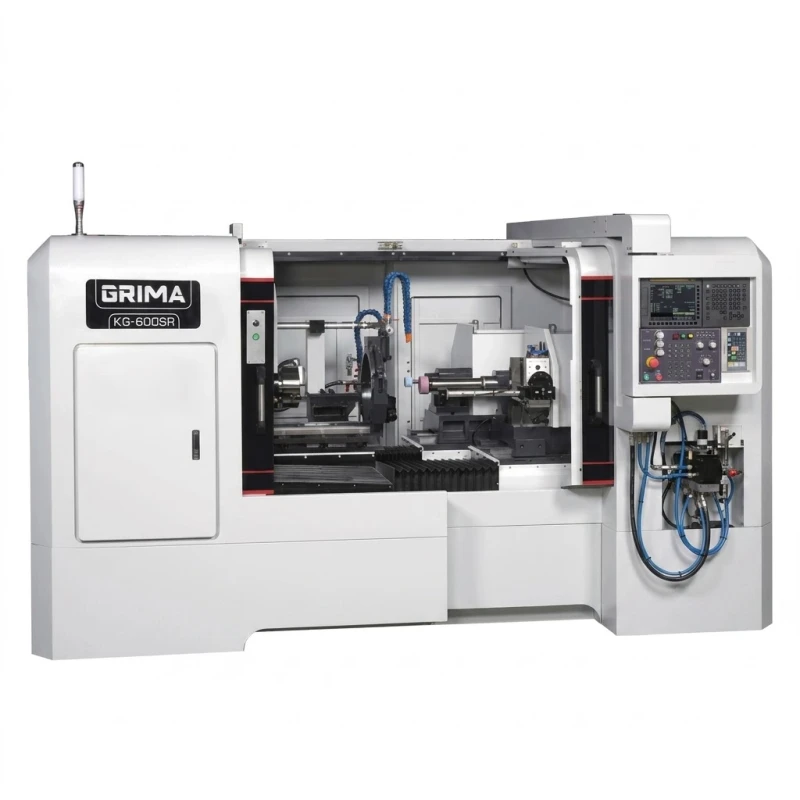

유형：KG-600SR
듀얼 연삭 스핀들 + 방진구
최대 연삭 길이 400mm
전체 비산 방지 커버
Fanuc 컨트롤러
X, Y, Z축 스트로크: 800/450/450mm
최대 연삭 길이 400mm
전체 비산 방지 커버
Fanuc 컨트롤러
X, Y, Z축 스트로크: 800/450/450mm
사양

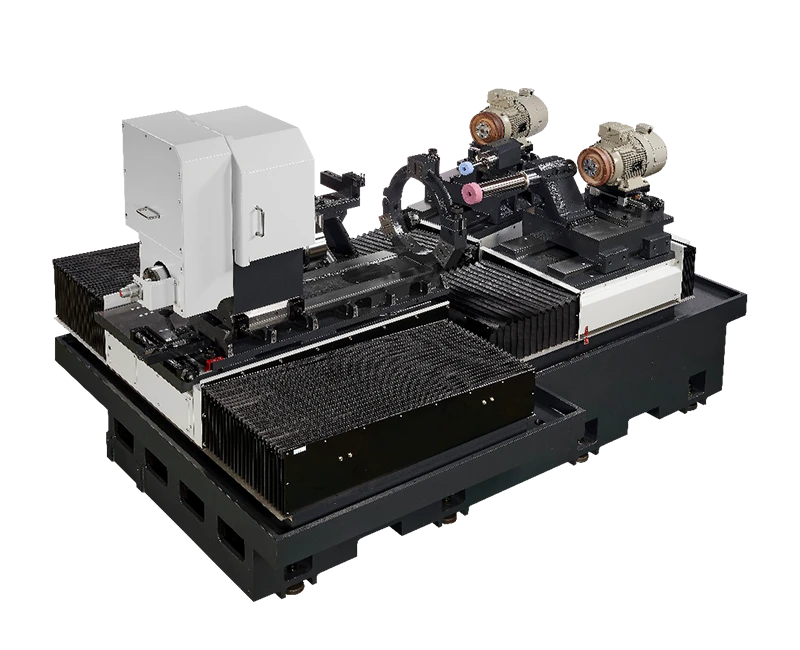

구조 및 축 특징
X축 성능
4개의 리니어 웨이와 12개의 블록으로 구성된 고강성 롤러 타입 리니어 웨이를 적용하여 최고의 축 방향 강성과 안정성을 확보했습니다.
높은 강성의 A2-6 테이퍼 스핀들을 장착하여 뛰어난 반경 방향 강성과 안정적인 열 특성을 제공합니다.
Y축 및 Z축 구성
직경 Ø90mm의 벨트 타입 연삭 스핀들을 적용했습니다. 다양한 속도 변경을 지원하여 여러 공작물의 연삭 효율을 높입니다.
공정 요구에 따라 위치를 쉽게 조정할 수 있도록 에어 플로팅 슬라이딩 웨이 설계를 적용했습니다.
공작물 헤드 이동
에어 플로팅 슬라이딩 설계를 통해 공작물 헤드가 공작물 길이 방향으로 손쉽게 이동할 수 있어 셋업 시간을 단축합니다.
방진구 안정성
긴 공작물에 맞게 특별히 설계되어 연삭 공정 중 필수적인 안정성을 제공하며, 최고의 연삭 품질을 보장합니다.
독창적이고 혁신적인 설계: Y축 독립 각도 조정
기술 혁신을 실현하기 위해 고객의 관점에서 설계했습니다. 기존의 표준 테이퍼 연삭은 2축 동시 이송 방식에 의존했으며, 장기간 사용 시 볼스크루에 마찰이 발생하여 정밀도가 저하되는 경우가 많았습니다.
이상적인 솔루션을 제공하기 위해 Y축 독립 각도 조정 시스템을 개발하여 테이퍼 연삭의 장기적인 안정성과 정밀도를 보장합니다.
구조
스핀들
사양
기계 사양
| KG-350SR | KG-410SR | KG-600SR | ||
|---|---|---|---|---|
| 가공 능력 |
연삭 직경 범위 | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| 최대 연삭 깊이 | 350 mm | 410 mm | 400 mm | |
| 컨트롤러 시스템 |
컨트롤러 | FANUC 0i-TF | FANUC | FANUC |
| 공작물 헤드 | 스핀들 속도 | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| X축 이송 속도/ 최대 스트로크 | 8 M/min / 500 mm | 8 M/min / 650 mm | 8 M/min / 800 mm | |
| X축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 선회 각도 | 0° ~ +15° | -5° ~ +15° | 0° ~ +10° | |
| 작업대 | Y축 및 Z축 이송 속도 | Z : 6 M/min | Z : 6 M/min | 10/10 M/min |
| Y축 및 Z축 최대 스트로크 | Z : 700 mm | Z : 550 mm | 450+200 / 450+200 mm | |
| Y축 및 Z축 최소 표시 단위 | Z : 0.0001 mm | Z : 0.0001 mm | 0.0001 / 0.0001 mm | |
| Y축 선회 각도 | - | - | 0° ~ +10° | |
| 스핀들 중심에서 바닥까지의 거리 | 1100 mm | 1070 mm | 1100 mm | |
| 작업대 선회 직경 | Ø 380 mm | Ø 380 mm | Ø 380 mm | |
| 유압 시스템 |
오일 탱크 용량 | 30 L | 40 L | 30 L |
| 냉각 시스템 |
절삭유 탱크 용량 | 400 L | 400 L | 380 L |
| 모터 | 유압 모터 | 0.75 Kw (1HP) | 1.5 Kw (2HP) | 0.75 Kw (1HP) |
| 절삭유 펌프 모터 | 0.75 Kw (1HP) | 0.37 Kw (1/2HP) | 기계: 0.37 Kw (1/2HP) 베이스: 0.37 Kw (1/2HP) |
|
| X축 및 Y축 및 Z축 서보모터 | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| 연삭 숫돌 모터 (kw) | Z : 4.0 (5HP) | Z : 2.2 (3HP) | Y : 4.0 (5HP) | |
| 공작물 헤드 모터 | - 1.8Kw(브러시리스 서보) |
Z2 : 2.2 (3HP) 1.8Kw(브러시리스 서보) |
Z : 4.0 (5HP) 1.8 Kw (브러시리스 서보) |
|
| 기타 | 자동 윤활기 | - | 4 L | 4 L |
| 기계 크기 [LxWxH] -액세서리 포함 |
4300 x 2500 x2050 mm | 4200 x 3100 x2100 mm | 3500 x 3150 x1960 mm | |
| 기계 중량 | 7500 kg | 8000 kg | 8300 kg | |
표준 액세서리 구성표
| 표준 액세서리 | KG-350SR | KG-410SR | KG-600SR |
|---|---|---|---|
| CNC 컨트롤러 | ● | ● | ● |
| X축 공작물 헤드 모터용 인버터 | ● | ● | ● |
| Y축 연삭 스핀들 모터용 인버터 | - | - | ● |
| Z축 연삭 스핀들 모터용 인버터 | ● | ● | ● |
| Z2축 연삭 스핀들 모터용 인버터 | - | ● | - |
| Y축 연삭 스핀들 | - | - | ● |
| Z축 연삭 스핀들 | ● | ● | ● |
| Z2축 연삭 스핀들 | - | ● | - |
| 유압 척 | ● | ● | ● |
| 유압 실린더 | ● | ● | ● |
| 3색 경보등 | ● | ● | ● |
| 작업등 | ● | ● | ● |
| 공구함 | ● | ● | ● |
| 자동 윤활기 | ● | ● | ● |
| 절삭유 탱크 및 펌프 | ● | ● | ● |
| 종이 필터 | ● | ● | ● |
| 자력 분리기 | ● | ● | ● |
| 유압 탱크 및 펌프 | ● | ● | ● |
| 캐비닛 내부 방열 시스템 | ● | ● | ● |
| 다이아몬드 드레서 | ● | ● | ● |
| 기초 볼트 및 블록 | ● | ● | ● |
| 기계 및 전기 조작 매뉴얼 | ● | ● | ● |
| 완전 밀폐형 커버 | ● | ● | ● |
| 반밀폐형 커버 | - | - | - |
