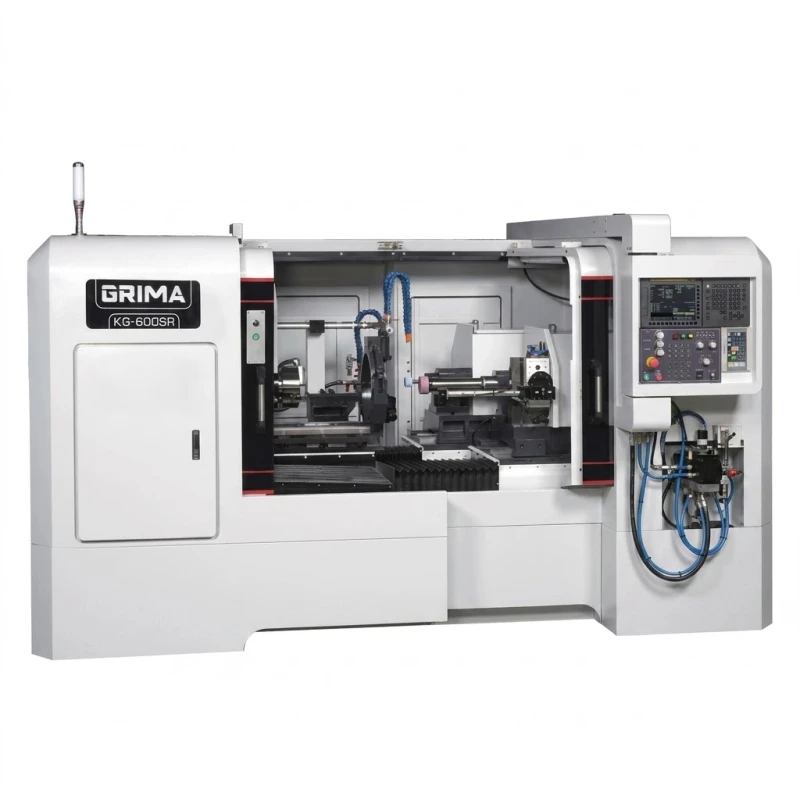

KG-600SR
KG-600SR
Tipo：KG-600SRLongitud máxima de rectificado de hasta 400mm
Protección completa contra salpicaduras
Controlador Fanuc
Recorrido de los ejes X, Y, Z: 800/450/450mm
Especificaciones
Características estructurales y de los ejes
Prestaciones del eje X
Guía lineal rígida de tipo rodillos, con cuatro guías lineales y 12 patines, para garantizar la máxima rigidez axial y estabilidad.
Equipada con un husillo cónico A2-6 de alta rigidez, que proporciona una excelente rigidez radial y propiedades térmicas estables.
Configuración de los ejes Y y Z
Husillo de rectificado accionado por correa, con un diámetro de Ø90mm. Admite diferentes velocidades para aumentar la eficiencia de rectificado en distintas piezas de trabajo.
Incorpora un diseño de guía deslizante con flotación neumática para facilitar el ajuste de posición según las necesidades operativas.
Movimiento del cabezal portapiezas
El diseño deslizante con flotación neumática permite mover el cabezal portapiezas sin esfuerzo a lo largo de la pieza, reduciendo los tiempos de preparación.
Estabilidad de la luneta fija
Diseñada específicamente para piezas de trabajo largas, proporciona la estabilidad esencial durante el proceso de rectificado para garantizar una calidad de rectificado absoluta.
Diseño único e innovador: ajuste independiente del ángulo del eje Y
Pensamos desde la perspectiva del cliente para impulsar la innovación tecnológica. En el pasado, el rectificado cónico estándar dependía del movimiento simultáneo de 2 ejes, lo que a menudo provocaba fricción en el husillo de bolas tras un uso prolongado y, como consecuencia, una pérdida de precisión.
Para ofrecer una solución ideal, desarrollamos un sistema independiente de ajuste angular para el eje Y, con el fin de garantizar la estabilidad y precisión a largo plazo del rectificado cónico.

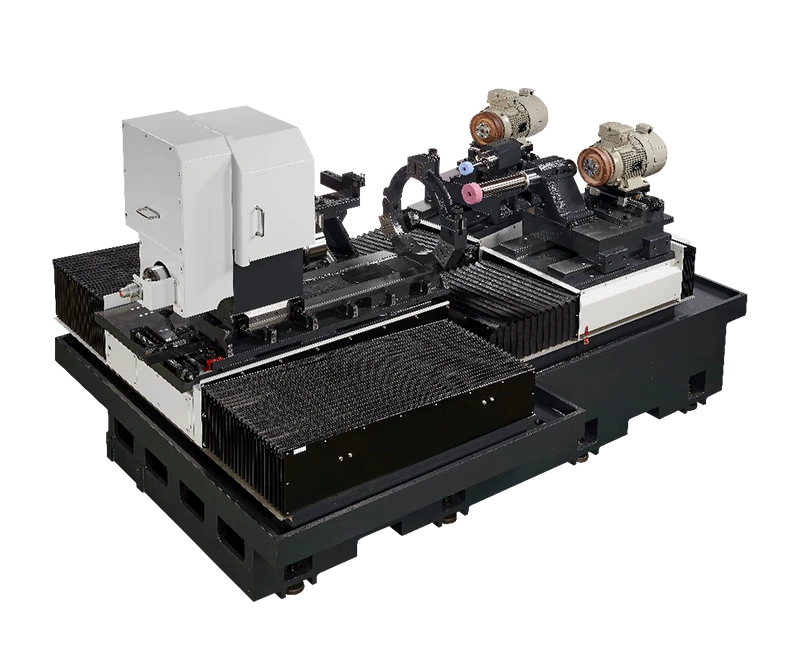

Estructura
Husillo
Especificaciones
Especificaciones de la máquina
| KG-350SR | KG-410SR | KG-600SR | ||
|---|---|---|---|---|
| Capacidad de trabajo |
Rango de diámetros de rectificado | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Profundidad máxima de rectificado | 350 mm | 410 mm | 400 mm | |
| Sistema de control |
Controlador | FANUC 0i-TF | FANUC | FANUC |
| Cabezal portapiezas |
Velocidad del husillo | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| Avance del eje X / recorrido máximo | 8 M/min / 500 mm | 8 M/min / 650 mm | 8 M/min / 800 mm | |
| Unidad mínima de visualización del eje X | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Ángulo de giro | 0° ~ +15° | -5° ~ +15° | 0° ~ +10° | |
| Mesa de trabajo |
Velocidad de avance de los ejes Y y Z | Z : 6 M/min | Z : 6 M/min | 10/10 M/min |
| Recorrido máximo de los ejes Y y Z | Z : 700 mm | Z : 550 mm | 450+200 / 450+200 mm | |
| Unidad mínima de visualización de los ejes Y y Z | Z : 0.0001 mm | Z : 0.0001 mm | 0.0001 / 0.0001 mm | |
| Ángulo de giro del eje Y | - | - | 0° ~ +10° | |
| Distancia del centro del husillo al suelo | 1100 mm | 1070 mm | 1100 mm | |
| Giro de la mesa de trabajo | Ø 380 mm | Ø 380 mm | Ø 380 mm | |
| Sistema hidráulico |
Capacidad del depósito de aceite | 30 L | 40 L | 30 L |
| Sistema de refrigeración |
Capacidad del depósito de refrigerante | 400 L | 400 L | 380 L |
| Motor | Motor hidráulico | 0.75 Kw (1HP) | 1.5 Kw (2HP) | 0.75 Kw (1HP) |
| Motor de la bomba de refrigerante | 0.75 Kw (1HP) | 0.37 Kw (1/2HP) | Máquina: 0.37 Kw (1/2HP) Base: 0.37 Kw (1/2HP) |
|
| Servomotor de los ejes X, Y y Z | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| Motor de la muela de rectificado (kw) | Z : 4.0 (5HP) | Z : 2.2 (3HP) | Y : 4.0 (5HP) | |
| Motor del cabezal portapiezas | - 1.8Kw (servomotor sin escobillas) |
Z2 : 2.2 (3HP) 1.8Kw (servomotor sin escobillas) |
Z : 4.0 (5HP) 1.8 Kw (servomotor sin escobillas) |
|
| Otros | Lubricador automático | - | 4 L | 4 L |
| Dimensiones de la máquina [LxAxH] -incluidos los accesorios |
4300 x 2500 x2050 mm | 4200 x 3100 x2100 mm | 3500 x 3150 x1960 mm | |
| Peso de la máquina | 7500 kg | 8000 kg | 8300 kg | |
Matriz de accesorios estándar
| ACCESORIOS ESTÁNDAR | KG-350SR | KG-410SR | KG-600SR |
|---|---|---|---|
| Controlador CNC | ● | ● | ● |
| Inversor para el motor del cabezal portapiezas del eje X | ● | ● | ● |
| Inversor para el motor del husillo de rectificado del eje Y | - | - | ● |
| Inversor para el motor del husillo de rectificado del eje Z | ● | ● | ● |
| Inversor para el motor del husillo de rectificado del eje Z2 | - | ● | - |
| Husillo de rectificado del eje Y | - | - | ● |
| Husillo de rectificado del eje Z | ● | ● | ● |
| Husillo de rectificado del eje Z2 | - | ● | - |
| Plato hidráulico | ● | ● | ● |
| Cilindro hidráulico | ● | ● | ● |
| Lámpara de alarma tricolor | ● | ● | ● |
| Lámpara de trabajo | ● | ● | ● |
| Caja de herramientas | ● | ● | ● |
| Lubricador automático | ● | ● | ● |
| Depósito y bomba de refrigerante | ● | ● | ● |
| Filtro de papel | ● | ● | ● |
| Separador magnético | ● | ● | ● |
| Depósito y bomba hidráulicos | ● | ● | ● |
| Sistema interno de disipación térmica dentro del armario | ● | ● | ● |
| Diamantador | ● | ● | ● |
| Pernos y bloques de cimentación | ● | ● | ● |
| Manuales de operación mecánica y eléctrica | ● | ● | ● |
| Cubierta completamente cerrada | ● | ● | ● |
| Cubierta semicerrada | - | - | - |
