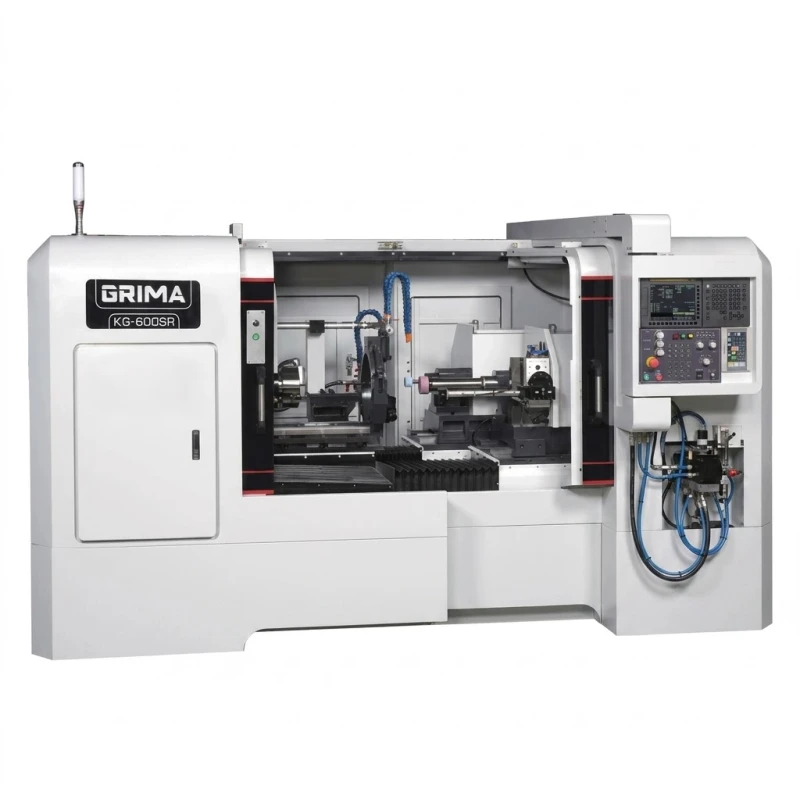

KG-600SR
KG-600SR
Typ：KG-600SRMax. Schleiflänge bis zu 400 mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X-, Y- und Z-Achse: 800/450/450 mm
Technische Daten
Konstruktions- und Achsmerkmale
Leistung der X-Achse
Starre Linearführung mit Rollen, vier Linearführungen und 12 Führungswagen gewährleisten maximale axiale Steifigkeit und Stabilität.
Ausgestattet mit einer hochsteifen A2-6-Kegelspindel, die eine ausgezeichnete radiale Steifigkeit und stabile thermische Eigenschaften bietet.
Konfiguration der Y- und Z-Achse
Schleifspindel mit Riemenantrieb und einem Durchmesser von Ø90 mm. Unterstützt verschiedene Drehzahländerungen, um die Schleifeffizienz bei unterschiedlichen Werkstücken zu steigern.
Verfügt über eine gleitende Luftlagerführung zur einfachen Positionsanpassung entsprechend den betrieblichen Anforderungen.
Bewegung des Werkstückkopfs
Die gleitende Luftlagerführung ermöglicht eine mühelose Bewegung des Werkstückkopfs entlang der Werkstücklänge und verkürzt dadurch die Rüstzeiten.
Stabilität der Lünette
Speziell für lange Werkstücke ausgelegt, sorgt sie während des Schleifprozesses für die erforderliche Stabilität und gewährleistet eine absolut hohe Schleifqualität.
Einzigartiges und kreatives Design: Unabhängige Winkeleinstellung der Y-Achse
Wir denken aus der Perspektive unserer Kunden, um technologische Innovationen voranzutreiben. Beim herkömmlichen Kegelschleifen war in der Vergangenheit eine simultane Bewegung von zwei Achsen erforderlich. Dies führte nach längerem Einsatz häufig zu Reibung an der Kugelumlaufspindel und damit zu einem Genauigkeitsverlust.
Als ideale Lösung haben wir ein unabhängiges Winkeleinstellsystem für die Y-Achse entwickelt, das langfristige Stabilität und Genauigkeit beim Kegelschleifen gewährleistet.

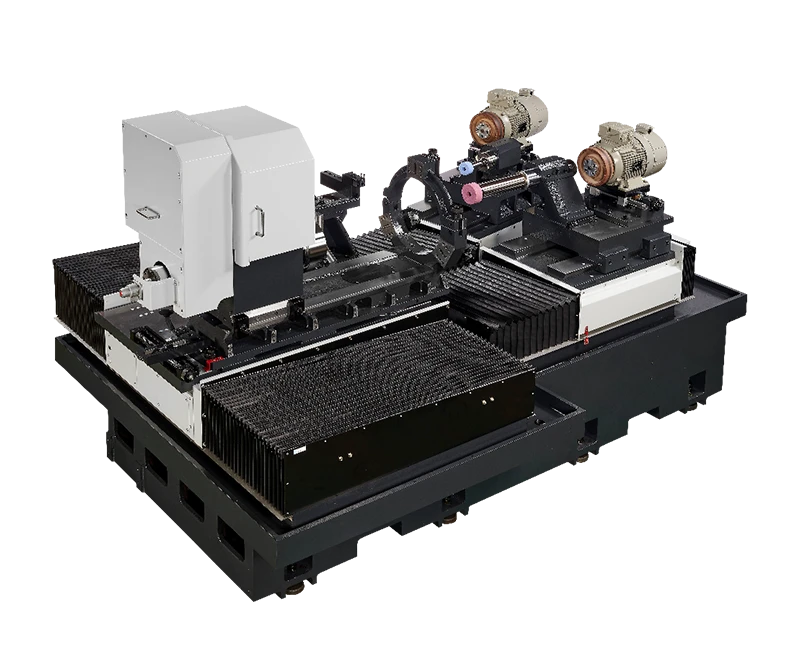

Aufbau
Spindel
Technische Daten
Maschinenspezifikationen
| KG-350SR | KG-410SR | KG-600SR | ||
|---|---|---|---|---|
| Arbeitsbereich Kapazität |
Schleifdurchmesserbereich | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Max. Schleiftiefe | 350 mm | 410 mm | 400 mm | |
| Steuerungs system |
Steuerung | FANUC 0i-TF | FANUC | FANUC |
| Werkstückkopf | Spindeldrehzahl | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| Vorschubgeschwindigkeit / max. Verfahrweg der X-Achse | 8 M/min / 500 mm | 8 M/min / 650 mm | 8 M/min / 800 mm | |
| Kleinste Anzeigeeinheit der X-Achse | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Schwenkwinkel | 0° ~ +15° | -5° ~ +15° | 0° ~ +10° | |
| Arbeitstisch | Vorschubgeschwindigkeit der Y- und Z-Achse | Z : 6 M/min | Z : 6 M/min | 10/10 M/min |
| Max. Verfahrweg der Y- und Z-Achse | Z : 700 mm | Z : 550 mm | 450+200 / 450+200 mm | |
| Kleinste Anzeigeeinheit der Y- und Z-Achse | Z : 0.0001 mm | Z : 0.0001 mm | 0.0001 / 0.0001 mm | |
| Schwenkwinkel der Y-Achse | - | - | 0° ~ +10° | |
| Abstand von der Spindelmitte zum Boden | 1100 mm | 1070 mm | 1100 mm | |
| Schwenkbereich des Arbeitstisches | Ø 380 mm | Ø 380 mm | Ø 380 mm | |
| Hydraulik system |
Fassungsvermögen des Öltanks | 30 L | 40 L | 30 L |
| Kühlungs system |
Fassungsvermögen des Kühlmitteltanks | 400 L | 400 L | 380 L |
| Motor | Hydraulikmotor | 0.75 Kw (1HP) | 1.5 Kw (2HP) | 0.75 Kw (1HP) |
| Kühlmittelpumpenmotor | 0.75 Kw (1HP) | 0.37 Kw (1/2HP) | Maschine : 0.37 Kw (1/2HP) Basis : 0.37 Kw (1/2HP) |
|
| Servomotor der X-, Y- und Z-Achse | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| Schleifscheibenmotor (kw) | Z : 4.0 (5HP) | Z : 2.2 (3HP) | Y : 4.0 (5HP) | |
| Werkstückkopfmotor | - 1.8Kw(bürstenloser Servo) |
Z2 : 2.2 (3HP) 1.8Kw(bürstenloser Servo) |
Z : 4.0 (5HP) 1.8 Kw (bürstenloser Servo) |
|
| Sonstiges | Automatische Schmierung | - | 4 L | 4 L |
| Abmessungen der Maschine [LxBxH] - einschließlich Zubehör |
4300 x 2500 x2050 mm | 4200 x 3100 x2100 mm | 3500 x 3150 x1960 mm | |
| Maschinengewicht | 7500 kg | 8000 kg | 8300 kg | |
Matrix der Standardzubehörteile
| STANDARDZUBEHÖR | KG-350SR | KG-410SR | KG-600SR |
|---|---|---|---|
| CNC-Steuerung | ● | ● | ● |
| Frequenzumrichter für den X-Achsen-Werkstückkopfmotor | ● | ● | ● |
| Frequenzumrichter für den Y-Achsen-Schleifspindelmotor | - | - | ● |
| Frequenzumrichter für den Z-Achsen-Schleifspindelmotor | ● | ● | ● |
| Frequenzumrichter für den Z2-Achsen-Schleifspindelmotor | - | ● | - |
| Y-Achsen-Schleifspindel | - | - | ● |
| Z-Achsen-Schleifspindel | ● | ● | ● |
| Z2-Achsen-Schleifspindel | - | ● | - |
| Hydraulikspannfutter | ● | ● | ● |
| Hydraulikzylinder | ● | ● | ● |
| Dreifarbige Warnleuchte | ● | ● | ● |
| Arbeitsleuchte | ● | ● | ● |
| Werkzeugkasten | ● | ● | ● |
| Automatische Schmierung | ● | ● | ● |
| Kühlmitteltank und -pumpe | ● | ● | ● |
| Papierfilter | ● | ● | ● |
| Magnetabscheider | ● | ● | ● |
| Hydrauliktank und -pumpe | ● | ● | ● |
| Interne Wärmeabfuhr im Schaltschrank | ● | ● | ● |
| Diamantabrichter | ● | ● | ● |
| Fundamentbolzen und -blöcke | ● | ● | ● |
| Mechanische und elektrische Bedienungsanleitungen | ● | ● | ● |
| Vollständig geschlossene Abdeckung | ● | ● | ● |
| Halbgeschlossene Abdeckung | - | - | - |
