KG-500LE
KG-500LE

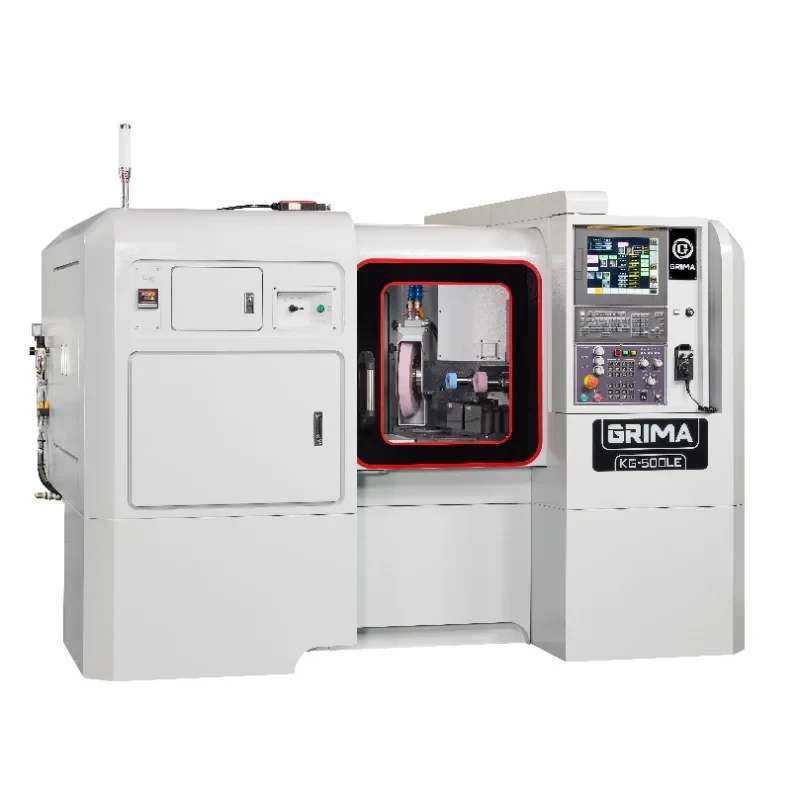

Typ：KG-500LE
Doppelschleifspindel
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X-, Y- und Z-Achse: 750/320+150/320+200mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X-, Y- und Z-Achse: 750/320+150/320+200mm
Spezifikationen
Dieses Modell ist mit einer Außenschleifscheibe mit 405mm Durchmesser und einer Innenschleifspindel ausgestattet. Dadurch werden Schleifleistung und Genauigkeit bei Werkstücken mit mehreren zu bearbeitenden Flächen deutlich erhöht.
SPINDELSYSTEM STANDARD
Mit hochsteifer Kegelspindel A2-6. Diese Spindel bietet eine ausgezeichnete radiale Steifigkeit, stabile thermische Eigenschaften, minimale Wärmeverformung und eine hohe dynamische Genauigkeit und gewährleistet dadurch eine absolut hochwertige Schleifqualität.
ACHSKONFIGURATION STANDARD
- Y-Achse: Für eine steife Schleifspindel in Hülsenbauweise mit Schleifscheibe Ø405mm (Scheibenwinkel 25°)
- Z-Achse: Für Schleifspindel in RIEMEN-Ausführung
INTEGRIERTES SYSTEM OPTIONAL
- Y-Achse: Steife Schleifspindel in Hülsenbauweise (Ø405mm / 25°)
- Z-Achse: Für Schleifspindel in INTEGRIERTER Ausführung
- Z2-Achse: Für Schleifspindel in INTEGRIERTER Ausführung
DOPPELRIEMENSYSTEM OPTIONAL
- Y-Achse: Steife Schleifspindel in Hülsenbauweise (Ø405mm / 25°)
- Z-Achse: Für Schleifspindel in RIEMEN-Ausführung
- Z2-Achse: Für Schleifspindel in RIEMEN-Ausführung
Unabhängige Wahl der Z-Achse und Z2-Achse
Für die Bearbeitung von Werkstücken können verschiedene Schleifscheiben frei eingesetzt werden – die perfekte Wahl für hochpräzise und komplexe Werkstücke.
Eine Drehmodulfunktion ist möglich. Damit kann das Aufmaß schnell reduziert und so Zeit sowie Schleifscheiben eingespart werden.

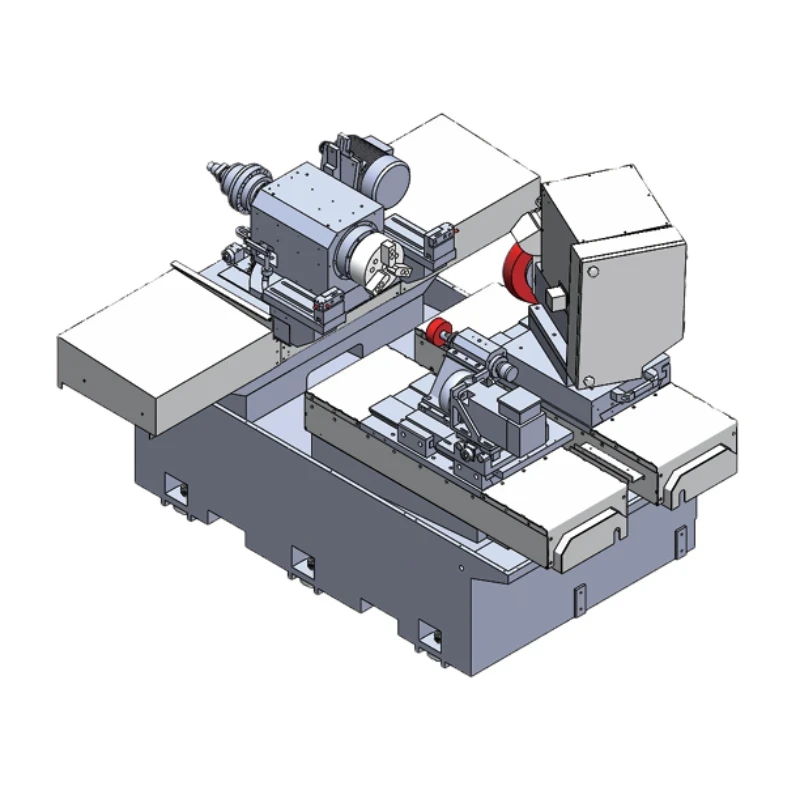

Aufbau
OPTIONAL
Spindel
Spezifikationen
Maschinenspezifikationen
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| Arbeits- kapazität |
Schleifdurchmesserbereich | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Max. Schleiftiefe | 200 mm | 200 mm | 200 mm | 200 mm | |
| Max. Schwenkbereich des Werkstücks | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| Schwenkbereich innerhalb der wasserdichten Abdeckung | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| Steuerungs- system |
Steuerung | FANUC | FANUC | FANUC | FANUC |
| Werkstück- spindel |
Spindeldrehzahl | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| Vorschubgeschwindigkeit / max. Verfahrweg der X-Achse | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| Kleinste Anzeigeeinheit der X-Achse | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Schwenkwinkel | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| Arbeitstisch | Vorschubgeschwindigkeit der Y- und Z-Achse | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Max. Verfahrweg der Y- und Z-Achse | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Kleinste Anzeigeeinheit der Y- und Z-Achse | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| Abstand von der Spindelmitte zum Boden | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| Hydraulik- system |
Fassungsvermögen des Öltanks | 30 L | 30 L | 30 L | 30 L |
| Kühl- system |
Fassungsvermögen des Kühlmitteltanks | 250 L | 250 L | 250 L | 250 L |
| Motor | Hydraulikmotor | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| Kühlmittelpumpenmotor | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
|
| Servomotor der X-, Y- und Z-Achse | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| Schleifscheibenmotor (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| Spindel- motor |
Spindelmotor | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| Sonstiges | Automatische Schmierung | 4 L | 4 L | 4 L | 4 L |
| Maschinenabmessungen [LxBxH] - einschließlich Zubehör |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| Maschinengewicht | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
Matrix des Standardzubehörs
| STANDARDZUBEHÖR | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| CNC-Steuerung | ● | ● | ● | ● |
| Frequenzumrichter für den Motor der X-Achsen-Werkstückspindel | ● | ● | ● | ● |
| Frequenzumrichter für den Y-Achsen-Schleifspindelmotor | ● | ● | ● | ● |
| Frequenzumrichter für den Z-Achsen-Schleifspindelmotor | ● | ● | ● | ● |
| Schleifspindel der Y-Achse | ● | ● | ● | ● |
| Schleifspindel der Z-Achse | ● | ● | ● | ● |
| Hydraulikspannfutter | ● | ● | ● | ● |
| Hydraulikzylinder | ● | ● | ● | ● |
| Dreifarbige Warnleuchte | ● | ● | ● | ● |
| Arbeitsleuchte | ● | ● | ● | ● |
| Werkzeugkasten | ● | ● | ● | ● |
| Automatische Schmierung | ● | ● | ● | ● |
| Kühlmitteltank und -pumpe | ● | ● | ● | ● |
| Papierfilter | ● | ● | ● | ● |
| Magnetabscheider | ● | ● | ● | ● |
| Hydrauliktank mit Pumpe | ● | ● | ● | ● |
| Interne Wärmeabfuhr im Schaltschrank | ● | ● | ● | ● |
| Diamantabrichter | ● | ● | ● | ● |
| Nivellierschrauben und -unterlagen | ● | ● | ● | ● |
| Mechanische und elektrische Betriebsanleitungen | ● | ● | ● | ● |
| Vollständig geschlossene Verkleidung | ● | ● | ● | ● |
