KG-500L
KG-500L

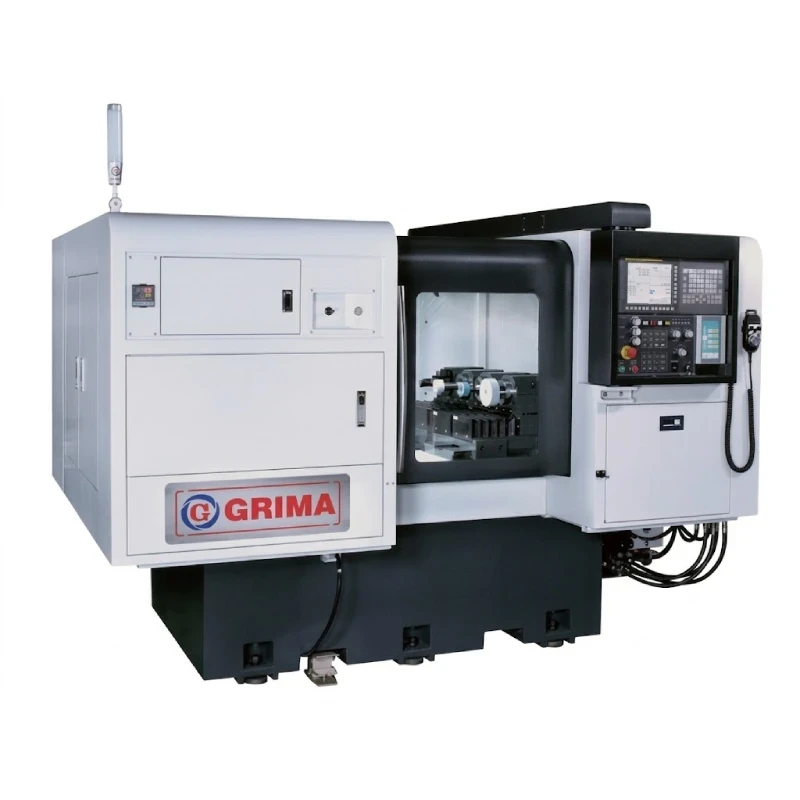

유형：KG-500L
3중 연삭 스핀들 + 선삭 스핀들(옵션)
최대 연삭 길이: 200mm
전체 비산 방지 커버
Fanuc 컨트롤러
X, Y, Z축 스트로크: 750 / 320+200 / 320+200mm
최대 연삭 길이: 200mm
전체 비산 방지 커버
Fanuc 컨트롤러
X, Y, Z축 스트로크: 750 / 320+200 / 320+200mm
사양
A형 - 표준
벨트식 연삭 스핀들
- 스핀들 직경: Ø90mm
- 다양한 속도의 스핀들로 교체 가능
- 브러시리스 서보모터를 장착하여 저속 연삭 시 토크와 효율을 크게 향상
옵션 액세서리
Y축 선반 모듈
| 스트로크: 180mm | 내경 공구 홀더: ø40mm |
| 구동 방식: 유압식 | 레일: 리니어 가이드 |
Z축 평면 연삭 어태치먼트
| 스트로크: 180mm | 스핀들: 내장형 (10000 rpm) |
| 출력: 3 Kw | 냉각수: 오일 쿨러 |
B형 - 완전히 새로운 설계 (고정관념을 뛰어넘은 설계)
| 모듈 | Y축 | Y2축 | Z축 | Z2축 |
|---|---|---|---|---|
| 스트로크 | 180 mm | 180 mm | 180 mm | 180 mm |
| 스핀들 유형 | 내장형 | 보링 홀더 (ø40mm) | 내장형 | 내장형 |
| 스핀들 속도 | 30000 rpm | - | 6000 rpm | 20000 rpm |
| 출력 | 3 Kw | - | 6.0 Kw | 3 Kw |
| 냉각수 | 오일 쿨러 | - | 오일 쿨러 | 오일 쿨러 |
| 구동 방식 / 레일 | 유압식 / 리니어 | 유압식 / 리니어 | 유압식 | 유압식 |

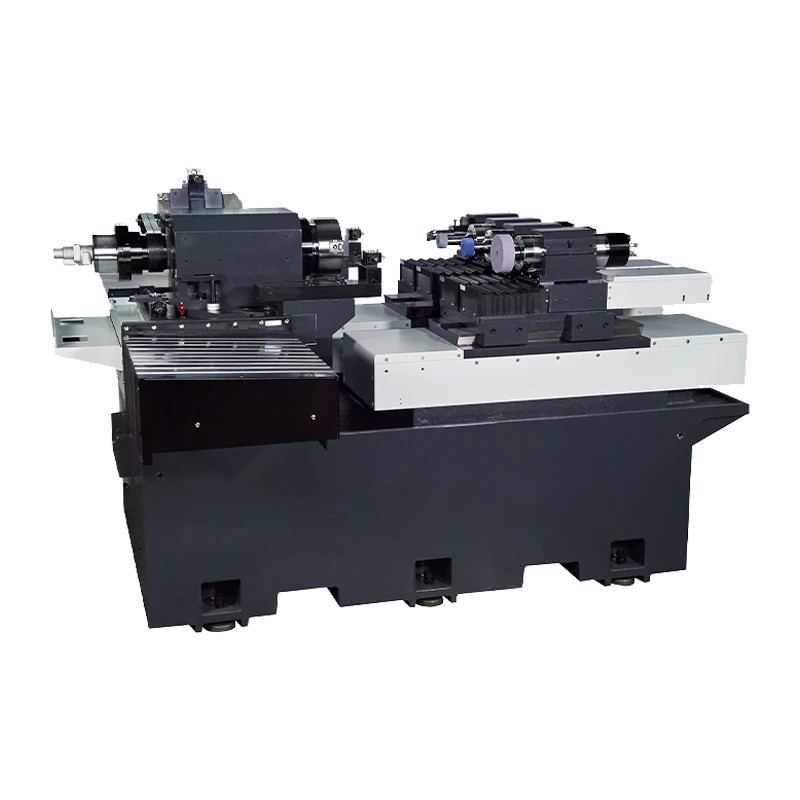

구조
사양
기계 사양
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| 가공 능력 |
연삭 직경 범위 | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| 최대 연삭 깊이 | 200 mm | 200 mm | 200 mm | 200 mm | |
| 공작물 최대 선회 범위 | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| 방수 커버 내부 선회 범위 | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| 컨트롤러 시스템 |
컨트롤러 | FANUC | FANUC | FANUC | FANUC |
| 주축대 | 스핀들 속도 | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| X축 이송 속도 / 최대 스트로크 | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| X축 최소 표시 단위 | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| 선회 각도 | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| 작업대 | Y축 및 Z축 이송 속도 | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Y축 및 Z축 최대 스트로크 | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Y축 및 Z축 최소 표시 단위 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| 스핀들 중심에서 바닥까지의 거리 | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| 유압 시스템 |
오일 탱크 용량 | 30 L | 30 L | 30 L | 30 L |
| 냉각 시스템 |
냉각수 탱크 용량 | 250 L | 250 L | 250 L | 250 L |
| 모터 | 유압 모터 | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| 냉각수 펌프 모터 | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | 원통 연삭 휠: 0.18 Kw (1/4HP) 기계: 0.37 Kw (1/2HP) |
원통 연삭 휠: 0.18 Kw (1/4HP) 기계: 0.37 Kw (1/2HP) |
|
| X축 및 Y축 및 Z축 서보모터 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| 연삭 휠 모터 (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| 스핀들 모터 | 스핀들 모터 | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| 기타 | 자동 윤활 장치 | 4 L | 4 L | 4 L | 4 L |
| 기계 치수 [LxWxH] -액세서리 포함 |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| 기계 중량 | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
표준 액세서리 구성표
| 표준 액세서리 | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| CNC 컨트롤러 | ● | ● | ● | ● |
| X축 주축대 모터용 인버터 | ● | ● | ● | ● |
| Y축 연삭 스핀들 모터용 인버터 | ● | ● | ● | ● |
| Z축 연삭 스핀들 모터용 인버터 | ● | ● | ● | ● |
| Y축 연삭 스핀들 | ● | ● | ● | ● |
| Z축 연삭 스핀들 | ● | ● | ● | ● |
| 유압 척 | ● | ● | ● | ● |
| 유압 실린더 | ● | ● | ● | ● |
| 3색 경보등 | ● | ● | ● | ● |
| 작업등 | ● | ● | ● | ● |
| 공구함 | ● | ● | ● | ● |
| 자동 윤활 장치 | ● | ● | ● | ● |
| 냉각수 탱크 및 펌프 | ● | ● | ● | ● |
| 종이 필터 | ● | ● | ● | ● |
| 자기 분리기 | ● | ● | ● | ● |
| 펌프 장착 유압 탱크 | ● | ● | ● | ● |
| 캐비닛 내부 방열 시스템 | ● | ● | ● | ● |
| 다이아몬드 드레서 | ● | ● | ● | ● |
| 수평 조정 볼트 및 패드 | ● | ● | ● | ● |
| 기계 및 전기 작동 매뉴얼 | ● | ● | ● | ● |
| 완전 밀폐형 커버 | ● | ● | ● | ● |
