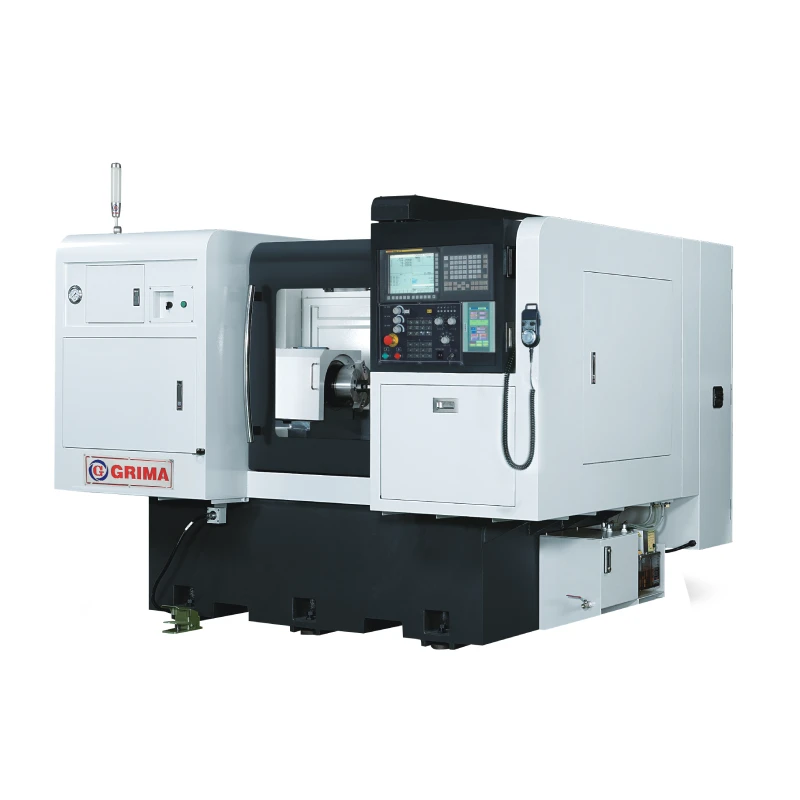

KG-500 Außen- und Innenrundschleifmaschine
KG-500
Typ：KG-500
Doppelte Schleifspindel für anspruchsvolles Außen- und Innenrundschleifen
Für Drehspindel verfügbar
Max. Schleiflänge: 200mm
FANUC-Steuerung
Vollständige Spritzschutzverkleidung
Verfahrweg der X-, Y- und Z-Achse: 400 / 350+200 / 350+200mm
Für Drehspindel verfügbar
Max. Schleiflänge: 200mm
FANUC-Steuerung
Vollständige Spritzschutzverkleidung
Verfahrweg der X-, Y- und Z-Achse: 400 / 350+200 / 350+200mm
Beschreibung
FANUC-Steuerung
Mit leistungsstarken Funktionen zur Einstellung von Parametern für das Schleifen mehrerer Flächen. Ermöglicht das Schleifen von 16 Flächen in einer einzigen Aufspannung.
Berührungssensitives Überwachungssystem
Ermöglicht die Stromüberwachung unter verschiedenen Schleifbedingungen. Schleifüberwachung. Einfache Werkzeugeinstellung, Kompensation und Überwachung der Schleifscheibengröße.
Linearführungen & Kugelgewindetriebe
Hochpräzise Linearführungen und Kugelgewindetriebe für die X- und Z-Achse gewährleisten höchste Präzision und Steifigkeit.
Hochwertiger Gusseisen
Die Grundstruktur besteht aus FC30-Gusseisen, das vergütet und spannungsarm geglüht wird, um Bearbeitungsgenauigkeit und Stabilität zu gewährleisten.
Massives Maschinenbett
Das überdimensionierte Maschinenbett verfügt über durchgehende Innenrippen in jedem Abschnitt und bietet dadurch langfristige metallische Steifigkeit und Stabilität.
Antrieb durch Servomotoren
Die X- und Z-Achse werden beide durch Servomotoren angetrieben, mit einer Mindestanzeige von 0.0001mm.

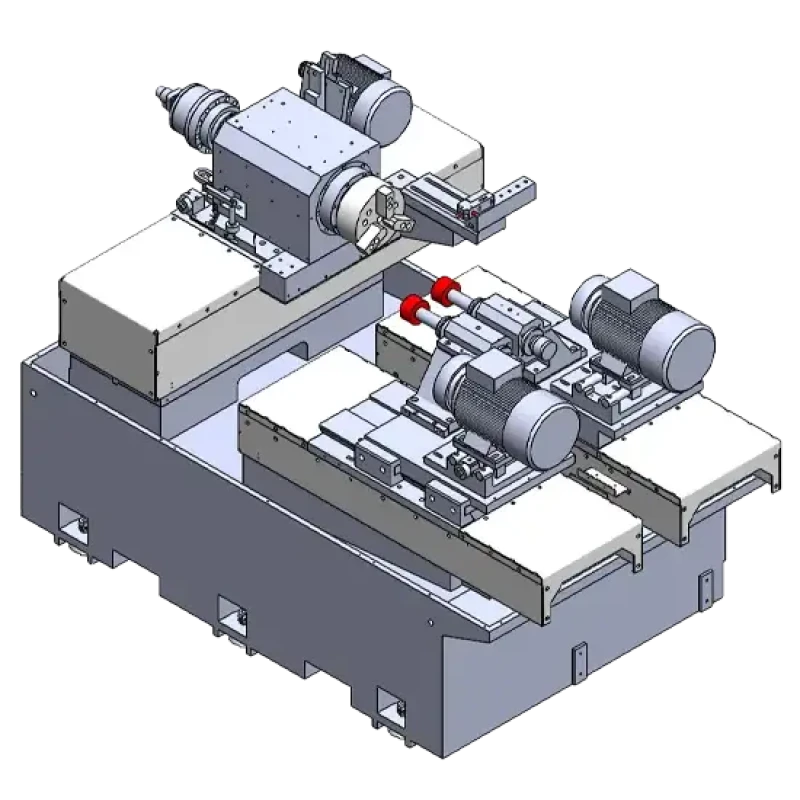

Aufbau
Spindel
WERKSTÜCK
Technische Daten
Maschinenspezifikationen
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| Arbeits- kapazität |
Durchmesserbereich beim Schleifen | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Max. Schleiftiefe | 200 mm | 200 mm | 200 mm | 200 mm | |
| Max. Schwenkbereich des Werkstücks | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| Schwenkbereich innerhalb der wasserdichten Abdeckung | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| Steuerungs- system |
Steuerung | FANUC | FANUC | FANUC | FANUC |
| Werkstückspindel | Spindeldrehzahl | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| Vorschubgeschwindigkeit / max. Verfahrweg der X-Achse | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| Kleinste Anzeigeeinheit der X-Achse | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Schwenkwinkel | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| Arbeitstisch | Vorschubgeschwindigkeit der Y- und Z-Achse | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Max. Verfahrweg der Y- und Z-Achse | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Kleinste Anzeigeeinheit der Y- und Z-Achse | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| Abstand von der Spindelmitte zum Boden | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| Hydraulik- system |
Fassungsvermögen des Öltanks | 30 L | 30 L | 30 L | 30 L |
| Kühl- system |
Fassungsvermögen des Kühlmitteltanks | 250 L | 250 L | 250 L | 250 L |
| Motor | Hydraulikmotor | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| Kühlmittelpumpenmotor | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
Zylinderschleifscheibe: 0.18 Kw (1/4HP) Maschine: 0.37 Kw (1/2HP) |
|
| Servomotor der X-, Y- und Z-Achse | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| Schleifscheibenmotor (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| Spindelmotor | Spindelmotor | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| Sonstiges | Automatische Schmierung | 4 L | 4 L | 4 L | 4 L |
| Maschinenabmessungen [LxBxH] - einschließlich Zubehör |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| Maschinengewicht | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
Matrix der Standardausstattung
| STANDARDAUSSTATTUNG | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| CNC-Steuerung | ● | ● | ● | ● |
| Frequenzumrichter für den X-Achsen-Werkstückspindelmotor | ● | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Y-Achse | ● | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Z-Achse | ● | ● | ● | ● |
| Schleifspindel der Y-Achse | ● | ● | ● | ● |
| Schleifspindel der Z-Achse | ● | ● | ● | ● |
| Hydraulisches Spannfutter | ● | ● | ● | ● |
| Hydraulikzylinder | ● | ● | ● | ● |
| Dreifarbige Signalleuchte | ● | ● | ● | ● |
| Arbeitsleuchte | ● | ● | ● | ● |
| Werkzeugkasten | ● | ● | ● | ● |
| Automatische Schmierung | ● | ● | ● | ● |
| Kühlmitteltank und -pumpe | ● | ● | ● | ● |
| Papierfilter | ● | ● | ● | ● |
| Magnetabscheider | ● | ● | ● | ● |
| Hydrauliktank mit Pumpe | ● | ● | ● | ● |
| Internes Wärmeabfuhrsystem im Schaltschrank | ● | ● | ● | ● |
| Diamantabrichter | ● | ● | ● | ● |
| Nivellierschrauben und -unterlagen | ● | ● | ● | ● |
| Mechanische und elektrische Bedienungsanleitungen | ● | ● | ● | ● |
| Vollständig geschlossene Verkleidung | ● | ● | ● | ● |
