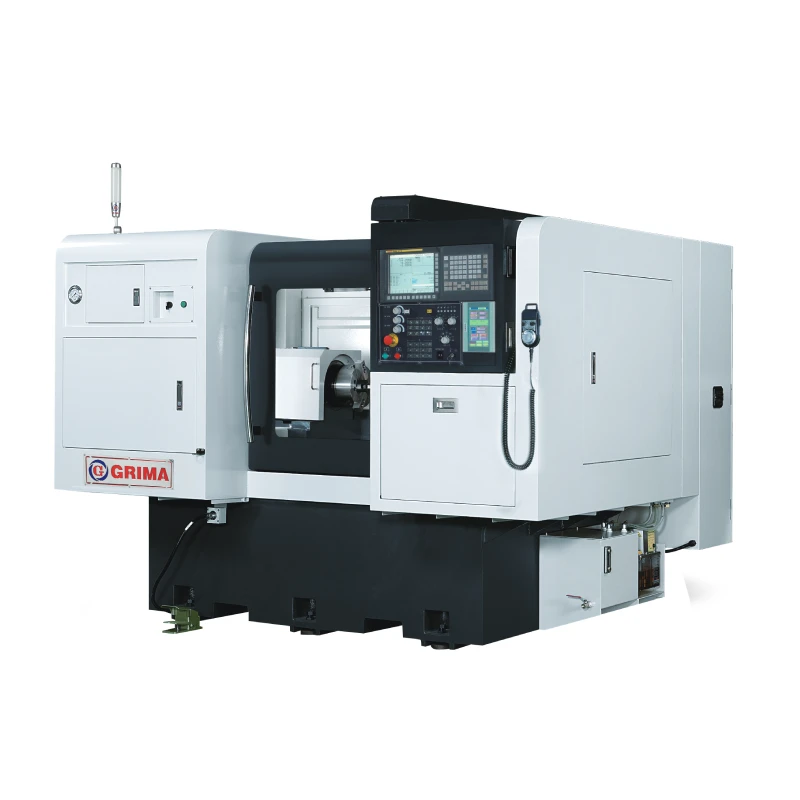

Rectificadora cilíndrica exterior e interior KG-500
KG-500
Tipo：KG-500
Husillo de rectificado doble diseñado para rectificado cilíndrico exterior e interior avanzado
Disponible para husillo de torneado
Longitud máx. de rectificado: 200mm
Controlador Fanuc
Protección integral contra salpicaduras
Recorrido de los ejes X, Y, Z: 400 / 350+200 / 350+200mm
Disponible para husillo de torneado
Longitud máx. de rectificado: 200mm
Controlador Fanuc
Protección integral contra salpicaduras
Recorrido de los ejes X, Y, Z: 400 / 350+200 / 350+200mm
Descripción
Controlador FANUC
Con funciones avanzadas para configurar parámetros de rectificado de múltiples caras. Permite realizar el rectificado de 16 caras con una sola configuración.
Monitor con detección táctil
Permite controlar la corriente en diferentes estados de rectificado. Detección del rectificado. Facilita el ajuste de herramientas, la compensación y la supervisión del tamaño de la muela.
Guías lineales y husillos de bolas
Guías lineales y husillos de bolas de alta precisión para los ejes X y Z, que garantizan una precisión y rigidez extraordinarias.
Fundición de hierro de primera calidad
La estructura de la base está fabricada en fundición de hierro FC30, sometida a revenido y liberación de tensiones para garantizar la precisión y estabilidad del mecanizado.
Base de máquina de gran robustez
Base de máquina sobredimensionada con nervaduras internas a lo largo de cada sección, diseñada según principios de mecánica para ofrecer rigidez y estabilidad metálicas a largo plazo.
Accionamiento mediante servomotor
Los ejes X y Z están accionados por servomotores, con una resolución mínima de visualización de 0.0001mm.

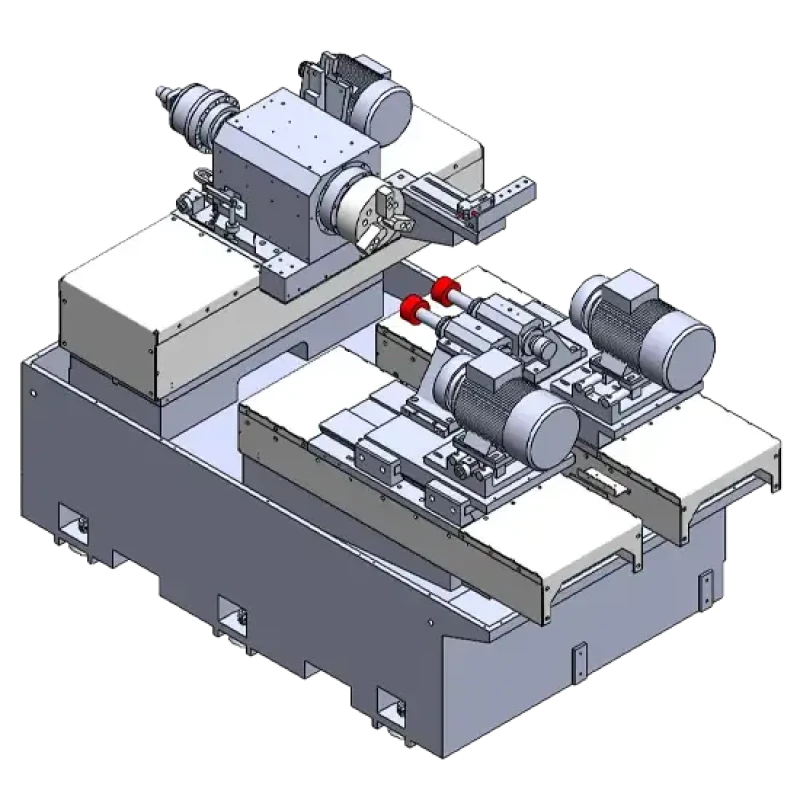

Estructura
Husillo
PIEZA DE TRABAJO
Especificaciones
Especificaciones de la máquina
| KG-500 | KG-500L | KG-500LE | KG-400IE | ||
|---|---|---|---|---|---|
| Capacidad de trabajo |
Rango de diámetros de rectificado | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Profundidad máx. de rectificado | 200 mm | 200 mm | 200 mm | 200 mm | |
| Diámetro máx. de giro de la pieza | Ø 450 mm | Ø 500 mm | Ø 480 mm | Ø 400 mm | |
| Diámetro de giro dentro de la protección impermeable | Ø 300 mm | Ø 300 mm | Ø 300 mm | Ø 300 mm | |
| Sistema de control |
Controlador | FANUC | FANUC | FANUC | FANUC |
| Cabezal | Velocidad del husillo | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 1000 rpm |
| Velocidad de avance/recorrido máx. del eje X | 10 M/min / 400 mm | 10 M/min / 750 mm | 10 M/min / 750 mm | 10 M/min / 390 mm | |
| Unidad mínima de visualización del eje X | 0.0001 mm | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Ángulo de giro | -5° ~ +30° | -5° ~ +30° | -5° ~ +30° | -5° ~ +15° | |
| Mesa de trabajo |
Velocidad de avance de los ejes Y y Z | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min | Y : 10 / Z : 10 M/min |
| Recorrido máx. de los ejes Y y Z | Y : 350+200 / Z : 350+200 | Y : 320+200 / Z : 320+200 | Y : 320+150 / Z : 320+200 | Y : 350+150 / Z : 350+200 | |
| Unidad mínima de visualización de los ejes Y y Z | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | Y : 0.0001 / Z : 0.0001 | |
| Distancia del centro del husillo al suelo | 1100 mm | 1100 mm | 1100 mm | 1100 mm | |
| Sistema hidráulico |
Capacidad del depósito de aceite | 30 L | 30 L | 30 L | 30 L |
| Sistema de refrigeración |
Capacidad del depósito de refrigerante | 250 L | 250 L | 250 L | 250 L |
| Motor | Motor hidráulico | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) | 0.75 Kw (1HP) |
| Motor de la bomba de refrigerante | 0.18 Kw (1/4HP) | 0.37 Kw (1/2HP) | Muela cilíndrica: 0.18 Kw (1/4HP) Máquina: 0.37 Kw (1/2HP) |
Muela cilíndrica: 0.18 Kw (1/4HP) Máquina: 0.37 Kw (1/2HP) |
|
| Servomotores de los ejes X, Y y Z | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | X : 1.6 / Y : 1.6 / Z : 1.6 | |
| Motor de la muela de rectificado (kw) | Y: 4.0 (5HP) Z: 4.0 (5HP) |
Y: 2.2 (3HP) Z: 2.2 (3HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
Y: 5.5 (7.5HP) Z: 3.7 (5HP) |
|
| Motor del husillo |
Motor del husillo | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) | 2.2 (3HP) |
| Otros | Lubricador automático | 4 L | 4 L | 4 L | 4 L |
| Dimensiones de la máquina [LxWxH] -incluidos los accesorios |
3450 x 2150 x1900 mm | 3450 x 2350 x1950 mm | 3450 x 2350 x2055 mm | 3450 x 2350 x2055 mm | |
| Peso de la máquina | 4750 kg | 5000 kg | 5300 kg | 5000 kg | |
Matriz de accesorios estándar
| ACCESORIOS ESTÁNDAR | KG-500 | KG-500L | KG-500LE | KG-400IE |
|---|---|---|---|---|
| Controlador CNC | ● | ● | ● | ● |
| Variador para el motor del cabezal del eje X | ● | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Y | ● | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Z | ● | ● | ● | ● |
| Husillo de rectificado del eje Y | ● | ● | ● | ● |
| Husillo de rectificado del eje Z | ● | ● | ● | ● |
| Plato hidráulico | ● | ● | ● | ● |
| Cilindro hidráulico | ● | ● | ● | ● |
| Lámpara de alarma tricolor | ● | ● | ● | ● |
| Lámpara de trabajo | ● | ● | ● | ● |
| Caja de herramientas | ● | ● | ● | ● |
| Lubricador automático | ● | ● | ● | ● |
| Depósito y bomba de refrigerante | ● | ● | ● | ● |
| Filtro de papel | ● | ● | ● | ● |
| Separador magnético | ● | ● | ● | ● |
| Depósito hidráulico con bomba | ● | ● | ● | ● |
| Sistema interno de disipación térmica dentro del armario | ● | ● | ● | ● |
| Diamantador | ● | ● | ● | ● |
| Pernos y apoyos de nivelación | ● | ● | ● | ● |
| Manuales de operación mecánica y eléctrica | ● | ● | ● | ● |
| Protección totalmente cerrada | ● | ● | ● | ● |
