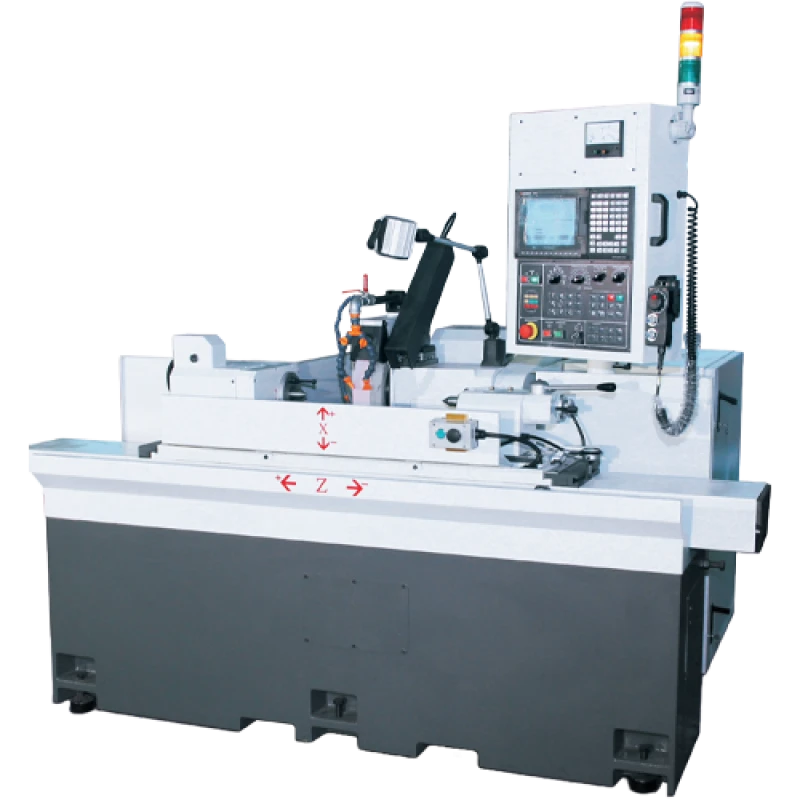

CNC 외경 연삭기 GA27 및 원통 연삭기
부속품
유체동압식 스핀들이 CNC 외경 연삭기의 연삭 숫돌 스핀들은 고급 합금강(SNCM220)을 사용하여 정밀 가공, 다중 열처리, 연삭, 연마 등의 공정을 거쳐 제작되므로 내구성이 뛰어납니다. 스핀들은 고유한 유체동압 베어링으로 지지되어 우수한 강성과 내충격성을 제공합니다. (끝단 측정 장치는 옵션입니다.)
회전 센터 / 고정 센터 헤드스톡 간단하고 안정적인 헤드스톡에는 고정밀 베어링이 장착되어 스핀들의 강성과 회전 정밀도를 크게 향상시킵니다. 뛰어난 방수 성능으로 기계의 내구성도 향상됩니다.
수동/유압 심압대 심압대의 오일 충전식 윤활 시스템은 방수 및 방진 성능을 강화하고 심압대의 고정밀도를 보장합니다.
CNC 제어 시스템첨단 CNC 컨트롤러와 폼 필링 방식의 조작 인터페이스가 장착되어 있으며, 편집 가능한 표준 연삭 사이클 프로그램을 제공합니다. 특수 연삭 요구에 맞춰 드레싱 형상도 설정할 수 있어 배우고 사용하기 쉽습니다.
구조
| 항목 | 400 | 600 | 800 |
|---|---|---|---|
| A | 1700 | 2100 | 2500 |
| B | 590 | 610 | 630 |
| C | 630 | 650 | 670 |
| D | 2920 | 3360 | 3800 |
| E | 355 | 555 | 755 |
| F | 495 | 695 | 895 |
사양
| 모델 | GP27-250CNC | GP27-450CNC | GP27-650CNC | ||
|---|---|---|---|---|---|
| 작업 능력 |
최대 연삭 직경 | mm | 270 | ||
| 센터 간 거리 | mm | 250 | 450 | 650 | |
| 스핀들 홀 중심에서 슬라이드까지의 거리 | mm | 136 | |||
| 최대 공작물 중량 | kgs | 120 | |||
| 연삭 숫돌 |
연삭 숫돌 크기 | mm | Ψ405×32 ~ 50×Ψ152.4 (옵션 Ψ455×50 ~ 80×Ψ152.4) | ||
| 연삭 숫돌 스핀들 회전 속도 | rpm | 1650 (1890) | |||
| 최대 주변 속도 | m/sec | 35 (45) m/sec | |||
| 숫돌 헤드 |
이송 각도 | deg | GP = 90, GA = 60 | ||
| 최대 이송 속도 | mm | 6m/min | |||
| 최소 설정 단위 | mm | 0.001 | |||
| 총 스트로크 | mm | 250 | |||
| 헤드 스톡 |
스핀들 속도 | rpm | 10 ~ 600 | ||
| 센터 테이퍼 | MT | MT4 | |||
| 스핀들 관통 홀 직경 | mm | 25 | |||
| 심압대 | 퀼 스트로크 | mm | 30 | ||
| 센터 테이퍼 | MT | MT4 | |||
| 작업대 | 선회 각도 | deg | -8 ~ +11 | -6 ~ +9 | -4 ~ +7 |
| 급속 이송 속도 | mm | 6m/min | |||
| 최소 설정 단위 | mm | 0.001 | |||
| 모터 | 연삭 숫돌 스핀들 모터 | hp | 5 (7.5) | ||
| 헤드스톡 모터 | kw | 1.0 (1.5) | |||
| 연삭 숫돌 스핀들용 유압 모터 | hp | 1/8 | |||
| 절삭유 펌프 모터 | hp | 1/4 | |||
| X축 이송 서보 모터 | kw | 1.0 (1.2) | |||
| Z축 이송 서보 모터 | kw | 1.5 (1.8) | 1.5 (1.8) | 1.5 (1.8) | |
| 제어 시스템 | MITSUBISHI (FANUC) | ||||
| 순중량(약) | kgs | 2600 | 3000 | 3400 | |
| 총중량(약) | kgs | 2800 | 3200 | 3600 | |
| 포장 크기(L*W*H) | mm | 2400×1900×2000 | 2800×1900×2000 | 3200×1900×2000 | |
*당사는 사전 통지 없이 기계 사양을 변경할 권리를 보유합니다.
부속품
표준 부속품
- 연삭 숫돌 및 플랜지 * 1세트
- 연삭 숫돌 탈착 장치 * 1개
- 다이아몬드 드레서 * 1세트
- 공구함 * 1세트
- 공작물 구동 링 * 1세트
- 밸런싱 스탠드 및 아버 * 1세트
- MT4 센터 * 2개
- 전장 박스 내 열교환기
- 표준 수조 및 펌프
- 연삭 숫돌 인버터
- 갭 제거용 충돌 방지 장치
- 석영 작업등
옵션 부속품
- X축 디지털 리드아웃
- Z축 디지털 리드아웃
- 외경 측정 장치
- 자동 연삭 숫돌 밸런서
- 유압 심압대
- 수동 3조 척
- 유압 3조 척
- 오일 미스트 집진기
- 자기 분리기
- 종이 필터
- 전장 박스용 에어컨
- 2점 센터 받침대
- 3점 센터 받침대
- 공작물 지지 받침대
- 연삭 숫돌 걸이대
- 연삭 숫돌 행거
