CNC-Außenschleifmaschine GA27 und Rundschleifmaschine
Zubehör
Hydrodynamische SpindelDie Schleifscheibenspindel dieser CNC-Außenschleifmaschine wird aus hochwertigem legiertem Stahl (SNCM220) durch Präzisionsbearbeitung einschließlich mehrfacher Wärmebehandlungen, Schleifen, Polieren usw. gefertigt, um eine erhöhte Langlebigkeit zu gewährleisten. Die Spindel wird von einem einzigartigen hydrodynamischen Lager getragen, das eine ausgezeichnete Steifigkeit und Stoßfestigkeit bietet. (Endmessvorrichtung optional.)
Drehspitze / Fester Reitstock Der einfache und stabile Spindelstock ist mit hochpräzisen Lagern ausgestattet, wodurch die Steifigkeit und Rundlaufgenauigkeit der Spindel erheblich verbessert werden. Die ausgezeichnete Wasserdichtigkeit erhöht die Langlebigkeit der Maschine.
Manueller/hydraulischer Reitstock Das ölgefüllte Schmiersystem des Reitstocks verbessert die Wasser- und Staubdichtigkeit und gewährleistet die hohe Präzision des Reitstocks.
CNC-SteuerungDie Maschine ist mit einer modernen CNC-Steuerung und einer bedienerfreundlichen Oberfläche mit Formularfeldern ausgestattet und verfügt über ein editierbares Standardprogramm für Schleifzyklen. Für spezielle Schleifanforderungen kann außerdem die Abrichtform individuell angepasst werden. Die Bedienung ist einfach zu erlernen und zu verstehen.
Aufbau
| POSITION | 400 | 600 | 800 |
|---|---|---|---|
| A | 1700 | 2100 | 2500 |
| B | 590 | 610 | 630 |
| C | 630 | 650 | 670 |
| D | 2920 | 3360 | 3800 |
| E | 355 | 555 | 755 |
| F | 495 | 695 | 895 |
Technische Daten
| MODELL | GP27-250CNC | GP27-450CNC | GP27-650CNC | ||
|---|---|---|---|---|---|
| Arbeits- kapazität |
Maximaler Schleifdurchmesser | mm | 270 | ||
| Spitzenweite | mm | 250 | 450 | 650 | |
| Abstand von der Mitte der Spindelbohrung zum Schlitten | mm | 136 | |||
| Maximales Werkstückgewicht | kgs | 120 | |||
| Schleif- scheibe |
Schleifscheibenabmessungen | mm | Ψ405×32 ~ 50×Ψ152.4 (opt.Ψ455×50 ~ 80×Ψ152.4) | ||
| Drehzahl der Schleifscheibenspindel | rpm | 1650 (1890) | |||
| Maximale Umfangsgeschwindigkeit | m/sec | 35 (45) m/sec | |||
| Schleif- spindelstock |
Zustellwinkel | deg | GP = 90, GA = 60 | ||
| Maximale Vorschubgeschwindigkeit | mm | 6m/min | |||
| Kleinste Einstelleinheit | mm | 0.001 | |||
| Gesamthub | mm | 250 | |||
| Spindel- stock |
Spindeldrehzahl | rpm | 10 ~ 600 | ||
| Spitzenkegel | MT | MT4 | |||
| Durchmesser der Spindeldurchgangsbohrung | mm | 25 | |||
| Reitstock | Pinolenhub | mm | 30 | ||
| Spitzenkegel | MT | MT4 | |||
| Arbeitstisch | Schwenkwinkel | deg | -8 ~ +11 | -6 ~ +9 | -4 ~ +7 |
| Eilganggeschwindigkeit | mm | 6m/min | |||
| Kleinste Einstelleinheit | mm | 0.001 | |||
| Motor | Schleifscheibenspindelmotor | hp | 5 (7.5) | ||
| Spindelstockmotor | kw | 1.0 (1.5) | |||
| Hydraulikmotor für die Schleifscheibenspindel | hp | 1/8 | |||
| Kühlmittelpumpenmotor | hp | 1/4 | |||
| Servomotor für den Vorschub der X-Achse | kw | 1.0 (1.2) | |||
| Servomotor für den Vorschub der Z-Achse | kw | 1.5 (1.8) | 1.5 (1.8) | 1.5 (1.8) | |
| Steuerung | MITSUBISHI (FANUC) | ||||
| Nettogewicht (ca.) | kgs | 2600 | 3000 | 3400 | |
| Bruttogewicht (ca.) | kgs | 2800 | 3200 | 3600 | |
| Verpackungsabmessungen (L*B*H) | mm | 2400×1900×2000 | 2800×1900×2000 | 3200×1900×2000 | |
*Wir behalten uns das Recht vor, Maschinenspezifikationen ohne vorherige Ankündigung zu ändern.
Zubehör
Standardzubehör
- Schleifscheibe und Flansch * 1 Satz
- Demontagevorrichtung für Schleifscheiben * 1
- Diamantabrichter * 1 Satz
- Werkzeugkasten * 1 Satz
- Mitnehmer für Werkstücke * 1 Satz
- Auswuchtständer und Aufnahmedorn * 1 Satz
- MT4-Spitze * 2 Stück
- Wärmetauscher im Schaltschrank
- Standard-Wassertank und -pumpe
- Frequenzumrichter für die Schleifscheibe
- Vorrichtung zur Spaltbeseitigung mit Kollisionsschutz
- Quarz-Arbeitsleuchte
Optionales Zubehör
- Digitalanzeige der X-Achse
- Digitalanzeige der Z-Achse
- Außendurchmessermessvorrichtung
- Automatischer Schleifscheiben-Auswuchter
- Hydraulischer Reitstock
- Manuelles 3-Backenfutter
- Hydraulisches 3-Backenfutter
- Ölnebelabscheider
- Magnetabscheider
- Papierfilter
- Klimagerät im Schaltschrank
- 2-Punkt-Lünette
- 3-Punkt-Lünette
- Werkstückauflage
- Aufhängung für Schleifscheiben
- Schleifscheibenhalter
Produktanfrage
| Bild | Produktname |
|---|---|
|

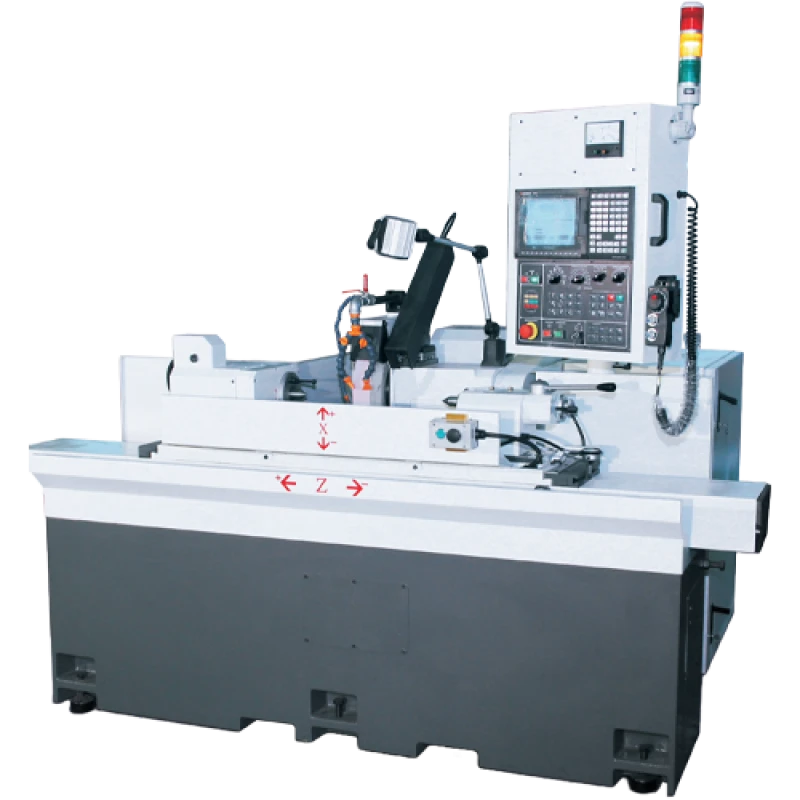

GA27-Serie GA27 |
