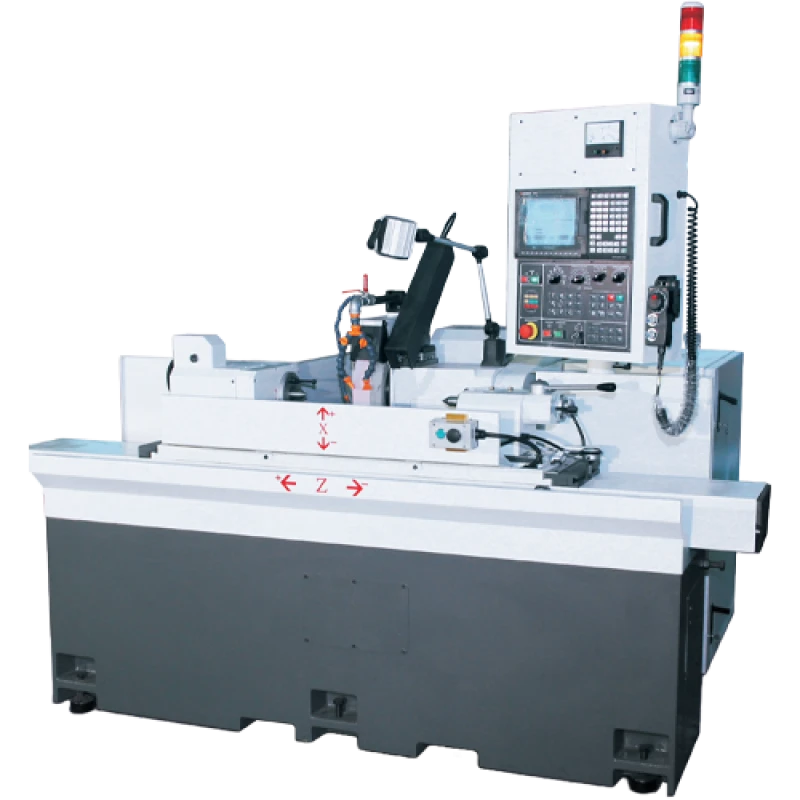

Rectificadora CNC de exteriores GA27 y rectificadora cilíndrica
Accesorios
Husillo hidrodinámicoEl husillo de la muela de esta rectificadora CNC de exteriores está fabricado en acero aleado de alta calidad (SNCM220) mediante mecanizado de precisión, incluidos múltiples tratamientos térmicos, rectificado, pulido, etc., para aumentar su durabilidad. El husillo está soportado por un rodamiento hidrodinámico exclusivo que proporciona una excelente rigidez y resistencia a los impactos. (El dispositivo de medición en el extremo es opcional).
Contrapunto giratorio / cabezal de contrapunto fijo El cabezal sencillo y estable está equipado con un rodamiento de alta precisión, lo que mejora considerablemente la rigidez y la precisión de giro del husillo. Su excelente capacidad de impermeabilización aumenta la durabilidad de la máquina.
Contrapunto manual/hidráulico El sistema de lubricación del contrapunto, de tipo relleno de aceite, refuerza la protección contra el agua y el polvo, y garantiza la alta precisión del contrapunto.
Sistema de control CNCEstá equipado con un controlador CNC avanzado y una interfaz de operación tipo formulario, además de un programa de ciclo de rectificado estándar editable. También permite personalizar la forma de reavivado para requisitos especiales de rectificado. Es fácil de aprender y comprender.
Estructura
| ELEMENTO | 400 | 600 | 800 |
|---|---|---|---|
| A | 1700 | 2100 | 2500 |
| B | 590 | 610 | 630 |
| C | 630 | 650 | 670 |
| D | 2920 | 3360 | 3800 |
| E | 355 | 555 | 755 |
| F | 495 | 695 | 895 |
Especificaciones
| MODELO | GP27-250CNC | GP27-450CNC | GP27-650CNC | ||
|---|---|---|---|---|---|
| Capacidad de trabajo |
Diámetro máximo de rectificado | mm | 270 | ||
| Distancia entre centros | mm | 250 | 450 | 650 | |
| Distancia desde el centro del orificio del husillo hasta la corredera | mm | 136 | |||
| Peso máximo de la pieza de trabajo | kgs | 120 | |||
| Muela abrasiva |
Tamaño de la muela abrasiva | mm | Ψ405×32 ~ 50×Ψ152.4 (opt.Ψ455×50 ~ 80×Ψ152.4) | ||
| Velocidad de giro del husillo de la muela abrasiva | rpm | 1650 (1890) | |||
| Velocidad periférica máxima | m/sec | 35 (45) m/sec | |||
| Cabezal de la muela |
Ángulo de avance | deg | GP = 90, GA = 60 | ||
| Velocidad máxima de avance | mm | 6m/min | |||
| Unidad mínima de ajuste | mm | 0.001 | |||
| Carrera total | mm | 250 | |||
| Cabezal de trabajo |
Velocidad del husillo | rpm | 10 ~ 600 | ||
| Conicidad del centro | MT | MT4 | |||
| Diámetro del orificio pasante del husillo | mm | 25 | |||
| Contrapunto | Carrera de la caña | mm | 30 | ||
| Conicidad del centro | MT | MT4 | |||
| Mesa de trabajo |
Ángulo de giro | deg | -8 ~ +11 | -6 ~ +9 | -4 ~ +7 |
| Velocidad de desplazamiento rápido | mm | 6m/min | |||
| Unidad mínima de ajuste | mm | 0.001 | |||
| Motor | Motor del husillo de la muela abrasiva | hp | 5 (7.5) | ||
| Motor del cabezal de trabajo | kw | 1.0 (1.5) | |||
| Motor hidráulico del husillo de la muela abrasiva | hp | 1/8 | |||
| Motor de la bomba de refrigerante | hp | 1/4 | |||
| Servomotor de avance del eje X | kw | 1.0 (1.2) | |||
| Servomotor de avance del eje Z | kw | 1.5 (1.8) | 1.5 (1.8) | 1.5 (1.8) | |
| Sistema de control | MITSUBISHI (FANUC) | ||||
| Peso neto (aprox.) | kgs | 2600 | 3000 | 3400 | |
| Peso bruto (aprox.) | kgs | 2800 | 3200 | 3600 | |
| Dimensiones de embalaje (L*An*Al) | mm | 2400×1900×2000 | 2800×1900×2000 | 3200×1900×2000 | |
*Nos reservamos el derecho de modificar cualquier especificación de la máquina sin previo aviso.
Accesorios
Accesorios estándar
- Muela abrasiva y brida * 1 juego
- Dispositivo de desmontaje de la muela abrasiva * 1
- Diamante de reavivado * 1 juego
- Caja de herramientas * 1 juego
- Anillo de arrastre de la pieza de trabajo * 1 juego
- Soporte de equilibrado y eje * 1 juego
- Centro MT4 * 2 piezas
- Intercambiador de calor en el cuadro eléctrico
- Depósito de agua y bomba estándar
- Variador de frecuencia de la muela abrasiva
- Dispositivo anticolisión para eliminación de holgura
- Lámpara de trabajo de cuarzo
Accesorios opcionales
- Visualizador digital del eje X
- Visualizador digital del eje Z
- Dispositivo de medición del diámetro exterior
- Equilibrador automático de la muela abrasiva
- Contrapunto hidráulico
- Plato manual de 3 garras
- Plato hidráulico de 3 garras
- Colector de niebla de aceite
- Separador magnético
- Filtro de papel
- Aire acondicionado en el cuadro eléctrico
- Luneta de 2 puntos
- Luneta de 3 puntos
- Soporte para piezas de trabajo
- Soporte suspendido para la muela abrasiva
- Colgador de muela abrasiva
