KG-410SR
KG-410SR

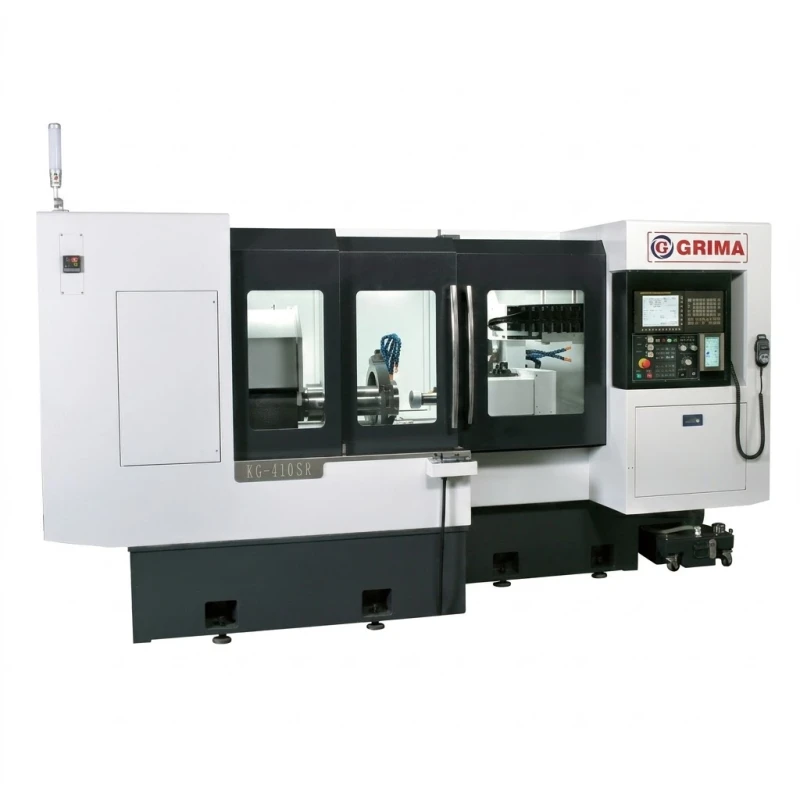

Tipo：KG-410SRLongitud máxima de rectificado de hasta 410 mm
Protección integral contra salpicaduras
Controlador Fanuc
Recorrido de los ejes X y Z: 650/550 mm
Especificaciones
Características estructurales
Eje X
Diseño de gran anchura con guía lineal rígida de rodillos. Cuatro guías lineales con 12 bloques garantizan la rigidez axial y la estabilidad.
Eje Z
Diseño de guía de caja 1 V 1 plana y sistema de suministro continuo de aceite para los rieles, que garantiza la rectitud del rectificado y un menor coeficiente de fricción durante el movimiento.
Husillo
Husillo rígido tipo manguito A2-6, que ofrece una estabilidad y precisión superiores para operaciones complejas de rectificado interno.
Guía deslizante con flotación neumática
Permite desplazar fácilmente el cabezal de trabajo según la longitud de las piezas. Ángulo de la guía deslizante de 0°~15° para una configuración y un ajuste flexibles.
Luneta fija
Diseñada especialmente para piezas largas; proporciona el soporte y la estabilidad necesarios durante el proceso de rectificado para mantener una alta precisión y una excelente calidad de acabado.

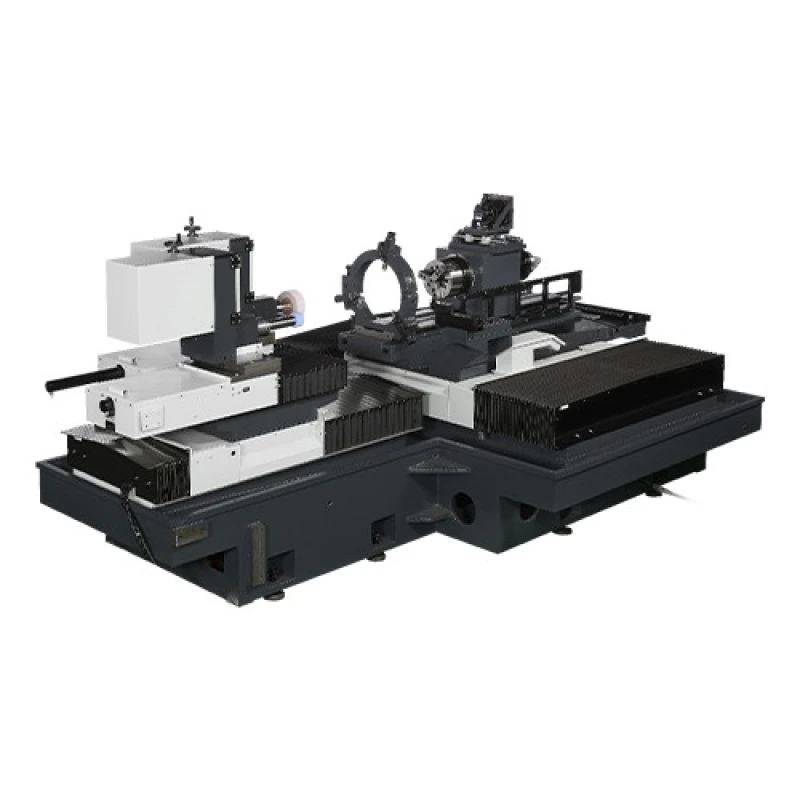

Estructura
Husillo
Especificaciones
Especificaciones de la máquina
| KG-350SR | KG-410SR | KG-600SR | ||
|---|---|---|---|---|
| Capacidad de trabajo |
Rango del diámetro de rectificado | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Profundidad máxima de rectificado | 350 mm | 410 mm | 400 mm | |
| Sistema de control |
Controlador | FANUC 0i-TF | FANUC | FANUC |
| Cabezal de trabajo | Velocidad del husillo | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| Velocidad de avance del eje X / recorrido máximo | 8 M/min / 500 mm | 8 M/min / 650 mm | 8 M/min / 800 mm | |
| Unidad mínima de visualización del eje X | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Ángulo de giro | 0° ~ +15° | -5° ~ +15° | 0° ~ +10° | |
| Mesa de trabajo | Velocidad de avance de los ejes Y y Z | Z : 6 M/min | Z : 6 M/min | 10/10 M/min |
| Recorrido máximo de los ejes Y y Z | Z : 700 mm | Z : 550 mm | 450+200 / 450+200 mm | |
| Unidad mínima de visualización de los ejes Y y Z | Z : 0.0001 mm | Z : 0.0001 mm | 0.0001 / 0.0001 mm | |
| Ángulo de giro del eje Y | - | - | 0° ~ +10° | |
| Distancia del centro del husillo al suelo | 1100 mm | 1070 mm | 1100 mm | |
| Giro de la mesa de trabajo | Ø 380 mm | Ø 380 mm | Ø 380 mm | |
| Sistema hidráulico |
Capacidad del depósito de aceite | 30 L | 40 L | 30 L |
| Sistema de refrigeración |
Capacidad del depósito de refrigerante | 400 L | 400 L | 380 L |
| Motor | Motor hidráulico | 0.75 Kw (1HP) | 1.5 Kw (2HP) | 0.75 Kw (1HP) |
| Motor de la bomba de refrigerante | 0.75 Kw (1HP) | 0.37 Kw (1/2HP) | Máquina : 0.37 Kw (1/2HP) Base : 0.37 Kw (1/2HP) |
|
| Servomotor de los ejes X, Y y Z | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| Motor de la muela de rectificado (kw) | Z : 4.0 (5HP) | Z : 2.2 (3HP) | Y : 4.0 (5HP) | |
| Motor del cabezal de trabajo | - 1.8Kw(Brushless Servo) |
Z2 : 2.2 (3HP) 1.8Kw(Brushless Servo) |
Z : 4.0 (5HP) 1.8 Kw (Brushless Servo) |
|
| Otros | Lubricador automático | - | 4 L | 4 L |
| Dimensiones de la máquina [LxWxH] -incluidos los accesorios |
4300 x 2500 x2050 mm | 4200 x 3100 x2100 mm | 3500 x 3150 x1960 mm | |
| Peso de la máquina | 7500 kg | 8000 kg | 8300 kg | |
Matriz de accesorios estándar
| ACCESORIOS ESTÁNDAR | KG-350SR | KG-410SR | KG-600SR |
|---|---|---|---|
| Controlador CNC | ● | ● | ● |
| Variador para el motor del cabezal de trabajo del eje X | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Y | - | - | ● |
| Variador para el motor del husillo de rectificado del eje Z | ● | ● | ● |
| Variador para el motor del husillo de rectificado del eje Z2 | - | ● | - |
| Husillo de rectificado del eje Y | - | - | ● |
| Husillo de rectificado del eje Z | ● | ● | ● |
| Husillo de rectificado del eje Z2 | - | ● | - |
| Plato hidráulico | ● | ● | ● |
| Cilindro hidráulico | ● | ● | ● |
| Luz de alarma tricolor | ● | ● | ● |
| Lámpara de trabajo | ● | ● | ● |
| Caja de herramientas | ● | ● | ● |
| Lubricador automático | ● | ● | ● |
| Depósito y bomba de refrigerante | ● | ● | ● |
| Filtro de papel | ● | ● | ● |
| Separador magnético | ● | ● | ● |
| Depósito y bomba hidráulicos | ● | ● | ● |
| Sistema interno de disipación térmica dentro del armario | ● | ● | ● |
| Diamante rectificador | ● | ● | ● |
| Pernos y bloques de cimentación | ● | ● | ● |
| Manuales de operación mecánica y eléctrica | ● | ● | ● |
| Cubierta completamente cerrada | ● | ● | ● |
| Cubierta semicerrada | - | - | - |
