KG-410SR
KG-410SR

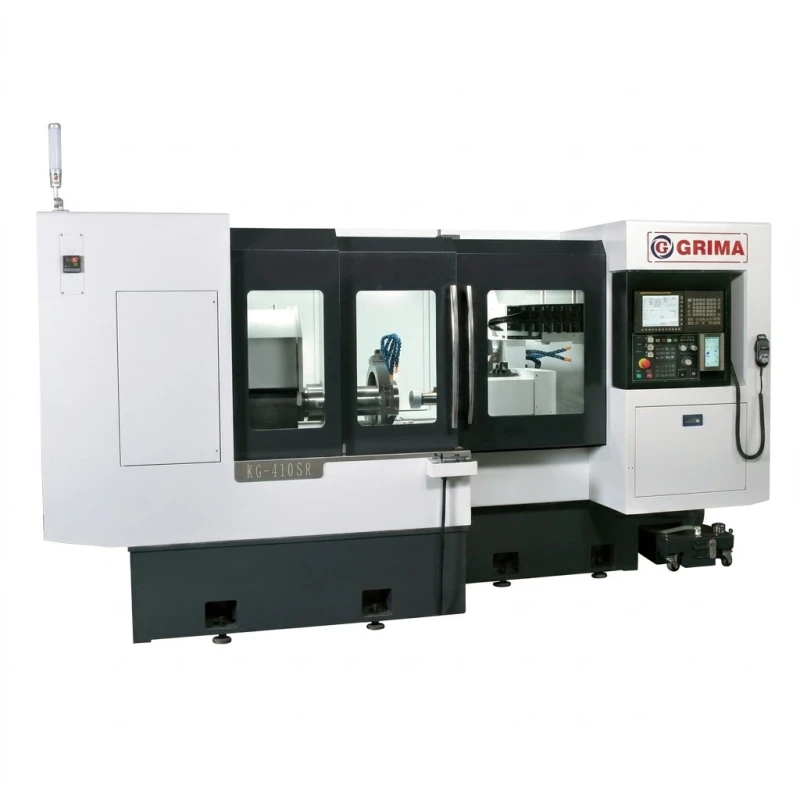

Typ：KG-410SRMaximale Schleiflänge bis zu 410 mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X- und Z-Achse 650/550 mm
Technische Daten
Konstruktive Merkmale
X-Achse
Breite Ausführung mit starrer Linearführung in Rollenbauweise. Vier Linearführungen mit 12 Laufwagen gewährleisten axiale Steifigkeit und Stabilität.
Z-Achse
Ausführung mit 1 V- und 1 Flachführung sowie kontinuierlicher Ölversorgung der Führungen für hohe Schleifgeradheit und einen niedrigen Reibungskoeffizienten während der Bewegung.
Spindel
Starre Spindel in A2-6-Bauweise mit Hülse, die überlegene Stabilität und Präzision für komplexe Innenbearbeitungen bietet.
Luftgelagerte Gleitführung
Einfaches Verschieben des Werkstückkopfs entsprechend der Werkstücklänge. Führungswinkel von 0°~15° für flexible Einrichtung und Einstellung.
Lünette
Speziell für lange Werkstücke ausgelegt; bietet während des Schleifprozesses die erforderliche Unterstützung und Stabilität, um eine hohe Genauigkeit und Oberflächenqualität zu gewährleisten.

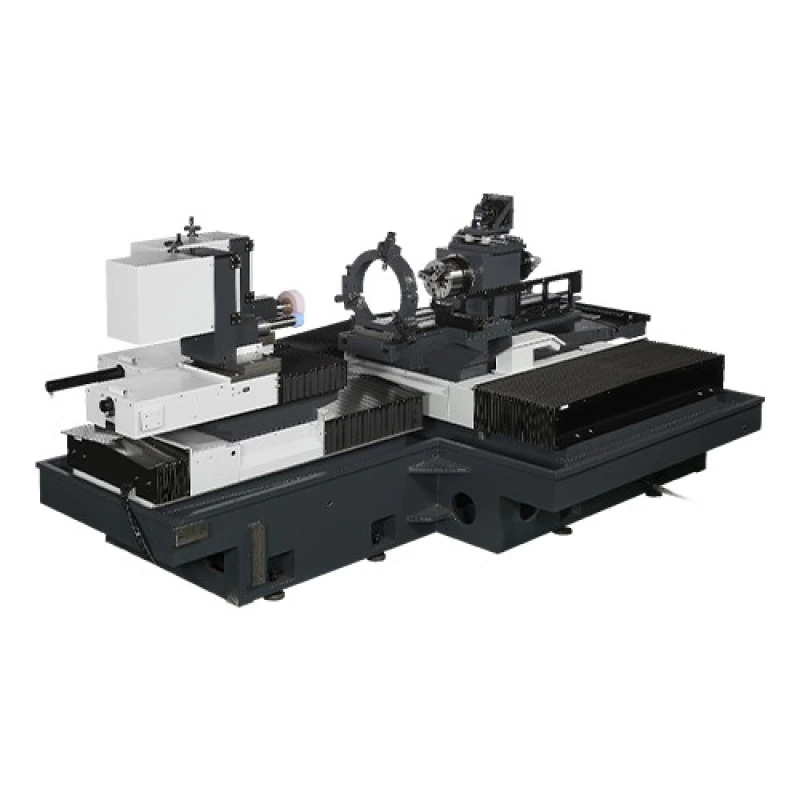

Aufbau
Spindel
Technische Daten
Maschinenspezifikationen
| KG-350SR | KG-410SR | KG-600SR | ||
|---|---|---|---|---|
| Arbeits- kapazität |
Schleifdurchmesserbereich | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Max. Schleiftiefe | 350 mm | 410 mm | 400 mm | |
| Steuerungs- system |
Steuerung | FANUC 0i-TF | FANUC | FANUC |
| Werkstück- spindelstock |
Spindeldrehzahl | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| X-Achsen-Vorschubgeschwindigkeit / max. Verfahrweg | 8 M/min / 500 mm | 8 M/min / 650 mm | 8 M/min / 800 mm | |
| Kleinste Anzeigeeinheit der X-Achse | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Schwenkwinkel | 0° ~ +15° | -5° ~ +15° | 0° ~ +10° | |
| Arbeitstisch | Vorschubgeschwindigkeit der Y- und Z-Achse | Z : 6 M/min | Z : 6 M/min | 10/10 M/min |
| Max. Verfahrweg der Y- und Z-Achse | Z : 700 mm | Z : 550 mm | 450+200 / 450+200 mm | |
| Kleinste Anzeigeeinheit der Y- und Z-Achse | Z : 0.0001 mm | Z : 0.0001 mm | 0.0001 / 0.0001 mm | |
| Schwenkwinkel der Y-Achse | - | - | 0° ~ +10° | |
| Abstand von der Spindelmitte zum Boden | 1100 mm | 1070 mm | 1100 mm | |
| Schwenkbereich des Arbeitstisches | Ø 380 mm | Ø 380 mm | Ø 380 mm | |
| Hydraulik- system |
Öltankkapazität | 30 L | 40 L | 30 L |
| Kühl- system |
Kühlmitteltankkapazität | 400 L | 400 L | 380 L |
| Motor | Hydraulikmotor | 0.75 Kw (1HP) | 1.5 Kw (2HP) | 0.75 Kw (1HP) |
| Kühlmittelpumpenmotor | 0.75 Kw (1HP) | 0.37 Kw (1/2HP) | Maschine : 0.37 Kw (1/2HP) Basis : 0.37 Kw (1/2HP) |
|
| Servomotor der X-, Y- und Z-Achse | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| Schleifscheibenmotor (kw) | Z : 4.0 (5HP) | Z : 2.2 (3HP) | Y : 4.0 (5HP) | |
| Werkstückspindelstockmotor | - 1.8Kw(bürstenloser Servo) |
Z2 : 2.2 (3HP) 1.8Kw(bürstenloser Servo) |
Z : 4.0 (5HP) 1.8 Kw (bürstenloser Servo) |
|
| Sonstiges | Automatischer Schmierstoffgeber | - | 4 L | 4 L |
| Maschinenabmessungen [LxBxH] - einschließlich Zubehör |
4300 x 2500 x2050 mm | 4200 x 3100 x2100 mm | 3500 x 3150 x1960 mm | |
| Maschinengewicht | 7500 kg | 8000 kg | 8300 kg | |
Matrix der Standardzubehörteile
| STANDARDZUBEHÖR | KG-350SR | KG-410SR | KG-600SR |
|---|---|---|---|
| CNC-Steuerung | ● | ● | ● |
| Frequenzumrichter für den Werkstückspindelstockmotor der X-Achse | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Y-Achse | - | - | ● |
| Frequenzumrichter für den Schleifspindelmotor der Z-Achse | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Z2-Achse | - | ● | - |
| Schleifspindel der Y-Achse | - | - | ● |
| Schleifspindel der Z-Achse | ● | ● | ● |
| Schleifspindel der Z2-Achse | - | ● | - |
| Hydraulikfutter | ● | ● | ● |
| Hydraulikzylinder | ● | ● | ● |
| Dreifarbige Signalleuchte | ● | ● | ● |
| Arbeitsleuchte | ● | ● | ● |
| Werkzeugkasten | ● | ● | ● |
| Automatischer Schmierstoffgeber | ● | ● | ● |
| Kühlmitteltank und Pumpe | ● | ● | ● |
| Papierfilter | ● | ● | ● |
| Magnetabscheider | ● | ● | ● |
| Hydrauliktank und Pumpe | ● | ● | ● |
| Interne Wärmeabfuhr im Schaltschrank | ● | ● | ● |
| Diamantabrichter | ● | ● | ● |
| Fundamentbolzen und -blöcke | ● | ● | ● |
| Bedienungsanleitungen für Mechanik und Elektrik | ● | ● | ● |
| Vollständig geschlossene Verkleidung | ● | ● | ● |
| Teilgeschlossene Verkleidung | - | - | - |
