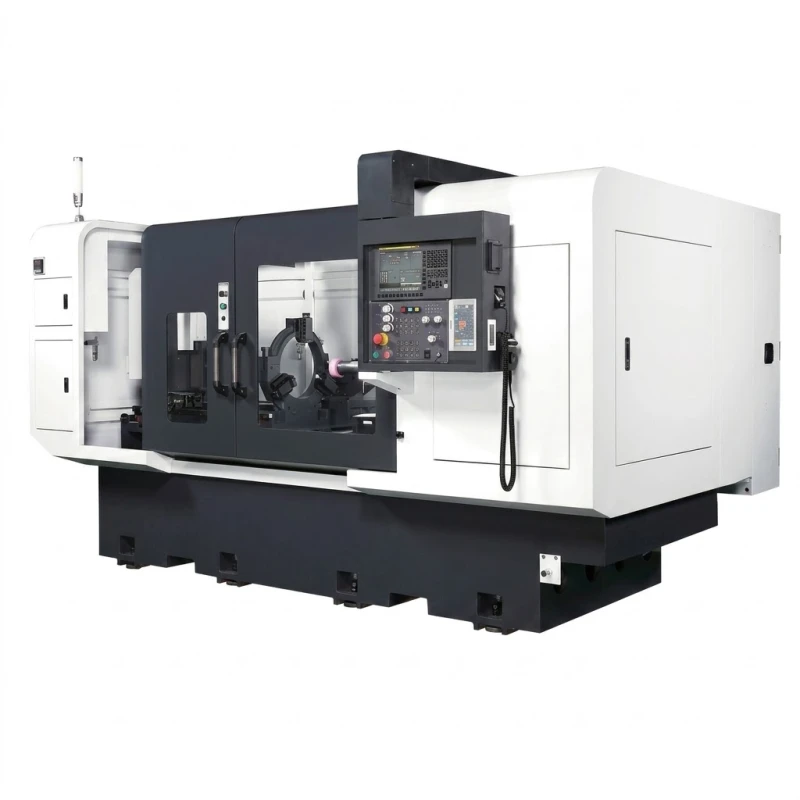

Proway KG-350SR CNC-Innenschleifmaschine für Wellen mit Lünette
KG-350SR
Typ：KG-350SR
Eine Schleifspindel + Lünettenstütze
Maximale Schleiflänge bis zu 350 mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X- und Z-Achse 500/700 mm
Maximale Schleiflänge bis zu 350 mm
Vollständige Spritzschutzverkleidung
FANUC-Steuerung
Verfahrweg der X- und Z-Achse 500/700 mm
Spezifikationen
Konstruktionsmerkmale
X-Achse
Breite Ausführung mit einer starren Linearführung in Rollenbauweise. Doppelte Linearführungen mit 6 Führungswagen gewährleisten axiale Steifigkeit und Stabilität.
Z-Achse
Ausführung mit einer 1-V-1-Flachführung und kontinuierlicher Ölversorgung der Führungen, um Geradheit beim Schleifen und einen niedrigeren Reibungskoeffizienten während der Bewegung zu gewährleisten.
Spindel
Starre Spindel in Hülsenbauweise für präzise Schleifaufgaben mit hoher Leistung.
Luftgelagerte Gleitführung
Der Reitstock lässt sich einfach an die Länge der Werkstücke anpassen, wodurch die Rüstzeit verkürzt und die Bedienungsflexibilität erhöht wird.
Lünette
Geeignet für lange Werkstücke und sorgt für Stabilität während des Schleifvorgangs.

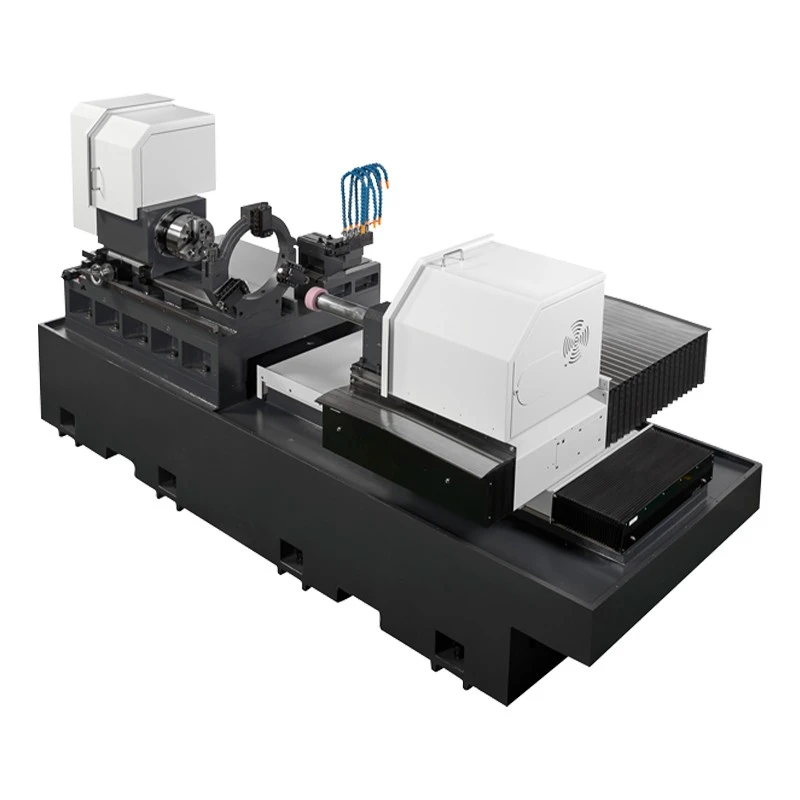

Aufbau
Spindel
Spezifikationen
Spezifikationen der Schleifmaschine
| KG-350SR | KG-410SR | KG-600SR | ||
|---|---|---|---|---|
| Arbeitsbereich Kapazität |
Schleifdurchmesserbereich | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Max. Schleiftiefe | 350 mm | 410 mm | 400 mm | |
| Steuerungs- system |
Steuerung | FANUC 0i-TF | FANUC | FANUC |
| Werkstückspindelstock | Spindeldrehzahl | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| Vorschubgeschwindigkeit der X-Achse / max. Verfahrweg | 8 M/min / 500 mm | 8 M/min / 650 mm | 8 M/min / 800 mm | |
| Kleinste Anzeigeeinheit der X-Achse | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Schwenkwinkel | 0° ~ +15° | -5° ~ +15° | 0° ~ +10° | |
| Arbeitstisch | Vorschubgeschwindigkeit der Y- und Z-Achse | Z : 6 M/min | Z : 6 M/min | 10/10 M/min |
| Max. Verfahrweg der Y- und Z-Achse | Z : 700 mm | Z : 550 mm | 450+200 / 450+200 mm | |
| Kleinste Anzeigeeinheit der Y- und Z-Achse | Z : 0.0001 mm | Z : 0.0001 mm | 0.0001 / 0.0001 mm | |
| Schwenkwinkel der Y-Achse | - | - | 0° ~ +10° | |
| Abstand von der Spindelmitte zum Boden | 1100 mm | 1070 mm | 1100 mm | |
| Schwenkbereich des Arbeitstisches | Ø 380 mm | Ø 380 mm | Ø 380 mm | |
| Hydraulik- system |
Fassungsvermögen des Öltanks | 30 L | 40 L | 30 L |
| Kühl- system |
Fassungsvermögen des Kühlmitteltanks | 400 L | 400 L | 380 L |
| Motor | Hydraulikmotor | 0.75 Kw (1HP) | 1.5 Kw (2HP) | 0.75 Kw (1HP) |
| Motor der Kühlmittelpumpe | 0.75 Kw (1HP) | 0.37 Kw (1/2HP) | Maschine : 0.37 Kw (1/2HP) Basis : 0.37 Kw (1/2HP) |
|
| Servomotor der X-, Y- und Z-Achse | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| Schleifscheibenmotor (kw) | Z : 4.0 (5HP) | Z : 2.2 (3HP) | Y : 4.0 (5HP) | |
| Werkstückspindelstockmotor | - 1.8Kw(bürstenloser Servo) |
Z2 : 2.2 (3HP) 1.8Kw(bürstenloser Servo) |
Z : 4.0 (5HP) 1.8 Kw (bürstenloser Servo) |
|
| Sonstiges | Automatische Schmierung | - | 4 L | 4 L |
| Maschinenabmessungen [LxBxH] - einschließlich Zubehör |
4300 x 2500 x2050 mm | 4200 x 3100 x2100 mm | 3500 x 3150 x1960 mm | |
| Maschinengewicht | 7500 kg | 8000 kg | 8300 kg | |
Matrix des Standardzubehörs
| STANDARDZUBEHÖR | KG-350SR | KG-410SR | KG-600SR |
|---|---|---|---|
| CNC-Steuerung | ● | ● | ● |
| Frequenzumrichter für den Werkstückspindelstockmotor der X-Achse | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Y-Achse | - | - | ● |
| Frequenzumrichter für den Schleifspindelmotor der Z-Achse | ● | ● | ● |
| Frequenzumrichter für den Schleifspindelmotor der Z2-Achse | - | ● | - |
| Schleifspindel der Y-Achse | - | - | ● |
| Schleifspindel der Z-Achse | ● | ● | ● |
| Schleifspindel der Z2-Achse | - | ● | - |
| Hydraulikfutter | ● | ● | ● |
| Hydraulikzylinder | ● | ● | ● |
| Dreifarbige Warnleuchte | ● | ● | ● |
| Arbeitsleuchte | ● | ● | ● |
| Werkzeugkasten | ● | ● | ● |
| Automatische Schmierung | ● | ● | ● |
| Kühlmitteltank und Pumpe | ● | ● | ● |
| Papierfilter | ● | ● | ● |
| Magnetabscheider | ● | ● | ● |
| Hydrauliktank und Pumpe | ● | ● | ● |
| Interne Wärmeabfuhr im Schaltschrank | ● | ● | ● |
| Diamantabrichter | ● | ● | ● |
| Fundamentbolzen und -blöcke | ● | ● | ● |
| Bedienungsanleitungen für Mechanik und Elektrik | ● | ● | ● |
| Vollständig geschlossene Verkleidung | ● | ● | ● |
| Teilgeschlossene Verkleidung | - | - | - |
