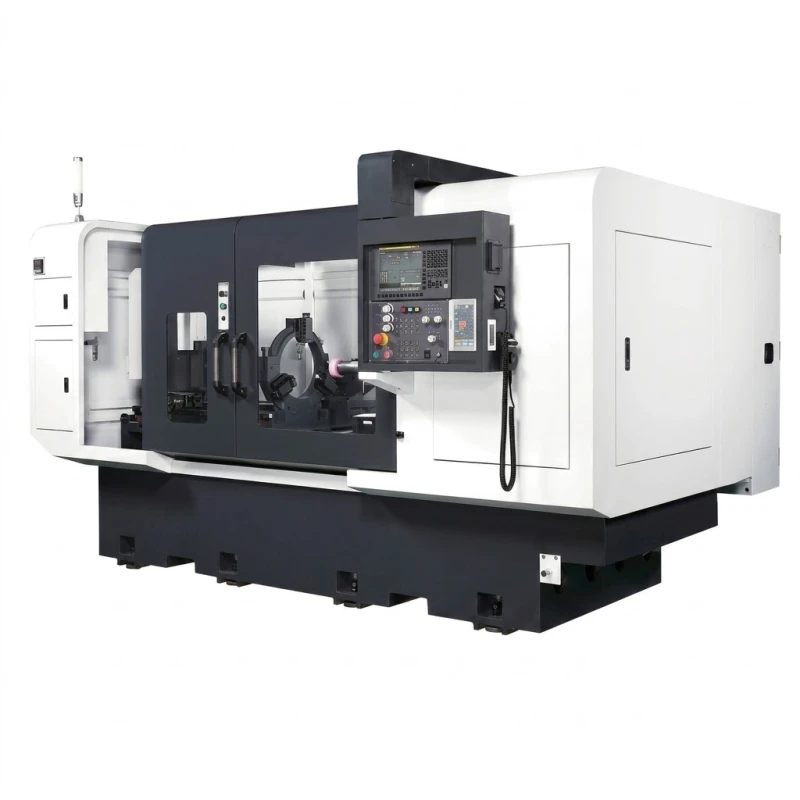

Rectificadora CNC de ejes internos con luneta fija Proway KG-350SR
KG-350SR
Tipo：KG-350SR
Un solo husillo de rectificado + luneta fija
Longitud máxima de rectificado de hasta 350 mm
Protección integral contra salpicaduras
Controlador Fanuc
Recorrido de los ejes X y Z: 500/700 mm
Longitud máxima de rectificado de hasta 350 mm
Protección integral contra salpicaduras
Controlador Fanuc
Recorrido de los ejes X y Z: 500/700 mm
Especificaciones
Características estructurales
Eje X
Diseño de gran anchura con guía lineal rígida de rodillos. Guías lineales dobles con 6 bloques para garantizar la rigidez axial y la estabilidad.
Eje Z
Diseño de guía tipo caja 1 V 1 plana y sistema de suministro continuo de aceite para los rieles, que garantiza la rectitud del rectificado y un menor coeficiente de fricción durante el movimiento.
Husillo
Husillo rígido de tipo manguito, diseñado para trabajos de rectificado de precisión y alto rendimiento.
Guía deslizante con flotación neumática
Permite desplazar fácilmente el cabezal portapiezas a lo largo de las piezas de trabajo, mejorando la eficiencia de preparación y la flexibilidad operativa.
Luneta fija
Adecuada para piezas de trabajo largas y proporciona estabilidad durante el rectificado.

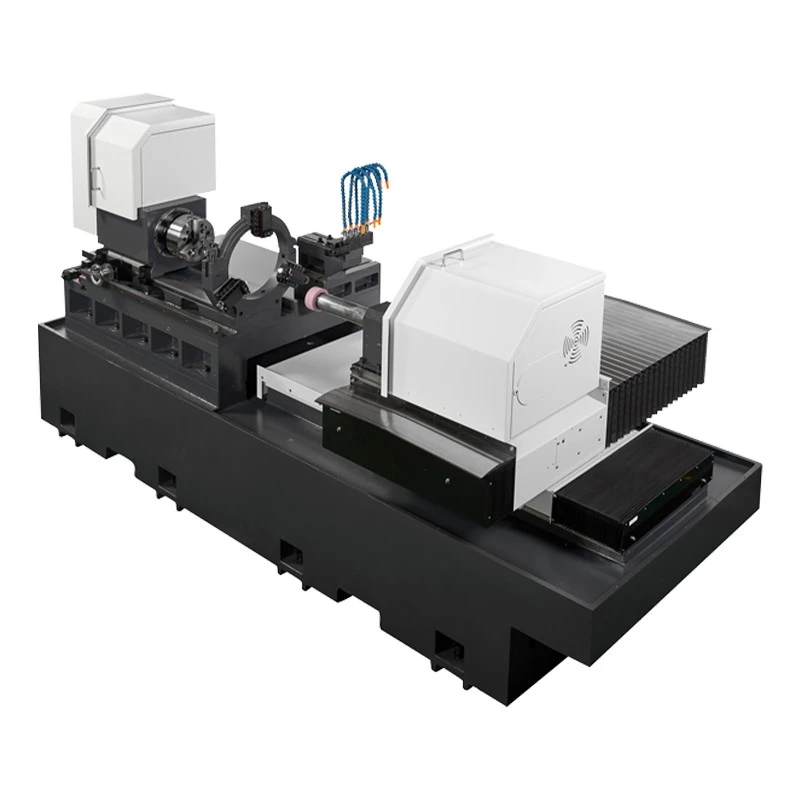

Estructura
Husillo
Especificaciones
Especificaciones de la rectificadora
| KG-350SR | KG-410SR | KG-600SR | ||
|---|---|---|---|---|
| Capacidad de trabajo |
Rango del diámetro de rectificado | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm | Ø 4 ~ Ø 320 mm |
| Profundidad máxima de rectificado | 350 mm | 410 mm | 400 mm | |
| Sistema de control |
Controlador | FANUC 0i-TF | FANUC | FANUC |
| Cabezal portapiezas |
Velocidad del husillo | 0 ~ 1000 rpm | 0 ~ 1000 rpm | 0 ~ 1000 rpm |
| Velocidad de avance del eje X / recorrido máx. | 8 M/min / 500 mm | 8 M/min / 650 mm | 8 M/min / 800 mm | |
| Unidad mínima de visualización del eje X | 0.0001 mm | 0.0001 mm | 0.0001 mm | |
| Ángulo de giro | 0° ~ +15° | -5° ~ +15° | 0° ~ +10° | |
| Mesa de trabajo |
Velocidad de avance de los ejes Y y Z | Z : 6 M/min | Z : 6 M/min | 10/10 M/min |
| Recorrido máximo de los ejes Y y Z | Z : 700 mm | Z : 550 mm | 450+200 / 450+200 mm | |
| Unidad mínima de visualización de los ejes Y y Z | Z : 0.0001 mm | Z : 0.0001 mm | 0.0001 / 0.0001 mm | |
| Ángulo de giro del eje Y | - | - | 0° ~ +10° | |
| Distancia del centro del husillo al suelo | 1100 mm | 1070 mm | 1100 mm | |
| Oscilación de la mesa de trabajo | Ø 380 mm | Ø 380 mm | Ø 380 mm | |
| Sistema hidráulico |
Capacidad del depósito de aceite | 30 L | 40 L | 30 L |
| Sistema de refrigeración |
Capacidad del depósito de refrigerante | 400 L | 400 L | 380 L |
| Motor | Motor hidráulico | 0.75 Kw (1HP) | 1.5 Kw (2HP) | 0.75 Kw (1HP) |
| Motor de la bomba de refrigerante | 0.75 Kw (1HP) | 0.37 Kw (1/2HP) | Máquina: 0.37 Kw (1/2HP) Base: 0.37 Kw (1/2HP) |
|
| Servomotor de los ejes X, Y y Z | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Z : 2.5 Kw | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| Motor de la muela de rectificado (kw) | Z : 4.0 (5HP) | Z : 2.2 (3HP) | Y : 4.0 (5HP) | |
| Motor del cabezal portapiezas | - 1.8Kw(Servomotor sin escobillas) |
Z2 : 2.2 (3HP) 1.8Kw(Servomotor sin escobillas) |
Z : 4.0 (5HP) 1.8 Kw (Servomotor sin escobillas) |
|
| Otros | Lubricador automático | - | 4 L | 4 L |
| Dimensiones de la máquina [LxAnxAl] -incluidos los accesorios |
4300 x 2500 x2050 mm | 4200 x 3100 x2100 mm | 3500 x 3150 x1960 mm | |
| Peso de la máquina | 7500 kg | 8000 kg | 8300 kg | |
Matriz de accesorios estándar
| ACCESORIOS ESTÁNDAR | KG-350SR | KG-410SR | KG-600SR |
|---|---|---|---|
| Controlador CNC | ● | ● | ● |
| Inversor para el motor del cabezal portapiezas del eje X | ● | ● | ● |
| Inversor para el motor del husillo de rectificado del eje Y | - | - | ● |
| Inversor para el motor del husillo de rectificado del eje Z | ● | ● | ● |
| Inversor para el motor del husillo de rectificado del eje Z2 | - | ● | - |
| Husillo de rectificado del eje Y | - | - | ● |
| Husillo de rectificado del eje Z | ● | ● | ● |
| Husillo de rectificado del eje Z2 | - | ● | - |
| Plato hidráulico | ● | ● | ● |
| Cilindro hidráulico | ● | ● | ● |
| Lámpara de alarma tricolor | ● | ● | ● |
| Lámpara de trabajo | ● | ● | ● |
| Caja de herramientas | ● | ● | ● |
| Lubricador automático | ● | ● | ● |
| Depósito y bomba de refrigerante | ● | ● | ● |
| Filtro de papel | ● | ● | ● |
| Separador magnético | ● | ● | ● |
| Depósito y bomba hidráulicos | ● | ● | ● |
| Sistema interno de disipación de calor dentro del armario | ● | ● | ● |
| Diamantador | ● | ● | ● |
| Pernos y bloques de cimentación | ● | ● | ● |
| Manuales de operación mecánica y eléctrica | ● | ● | ● |
| Cubierta completamente cerrada | ● | ● | ● |
| Cubierta semicerrada | - | - | - |
