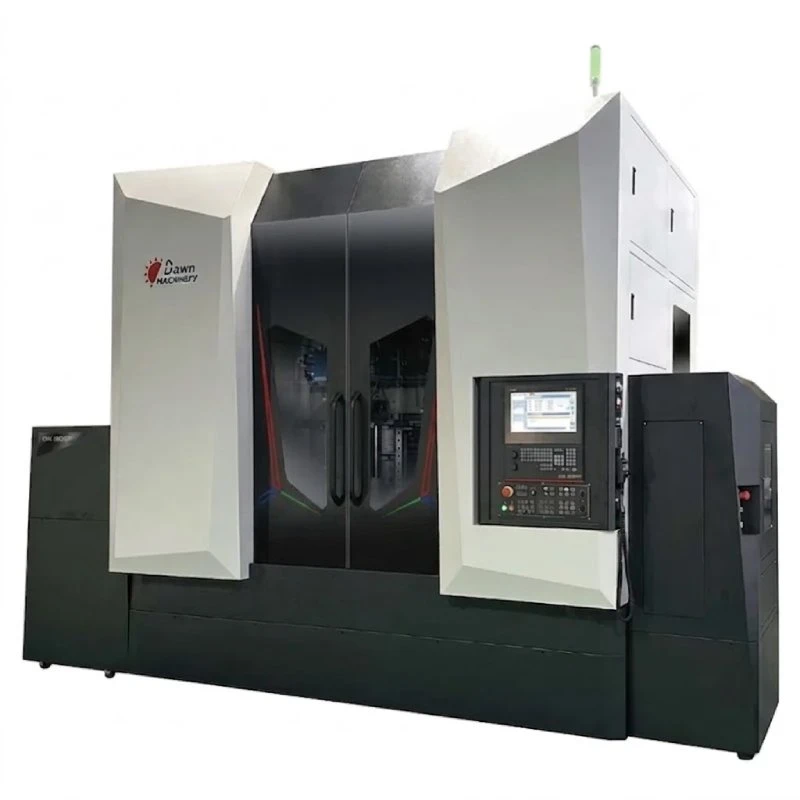

수직 연삭기 - Proway Enterprise INC.

ATC가 장착된 단일 스핀들

문의 목록에 추가

사양

동영상

사양

장비 특징

중력의 영향을 받지 않으면서 높은 정밀도와 안정성, 최적의 작업 공간을 제공합니다.
내경·외경 및 단면 연삭에 적합하며, 중량물과 비원통형 공작물도 가공할 수 있습니다.
중량 공작물은 고정구에 고정하거나 크레인으로 매달아 작업할 수 있습니다.
갠트리 구조로 뛰어난 기계적 강성을 확보했습니다.
오일 미스트 집진기가 포함된 완전 밀폐형 가드로 오일 미스트 누출을 방지합니다.
단일 또는 듀얼 스핀들, 자동 공구 교환장치 유무에 따라 유연하게 구성할 수 있습니다.
FANUC 또는 Siemens 컨트롤러와 15" 터치스크린 인터페이스를 탑재했습니다.
대화형 프로그래밍으로 조작이 간편하며, 수동 프로그래밍이 필요하지 않습니다.
듀얼 스핀들 모델은 고속·저속 연삭 휠을 지원하거나, 고효율 가공을 위해 수직 및 수평 스핀들을 조합하여 사용할 수 있습니다.

구조 및 설계 분석

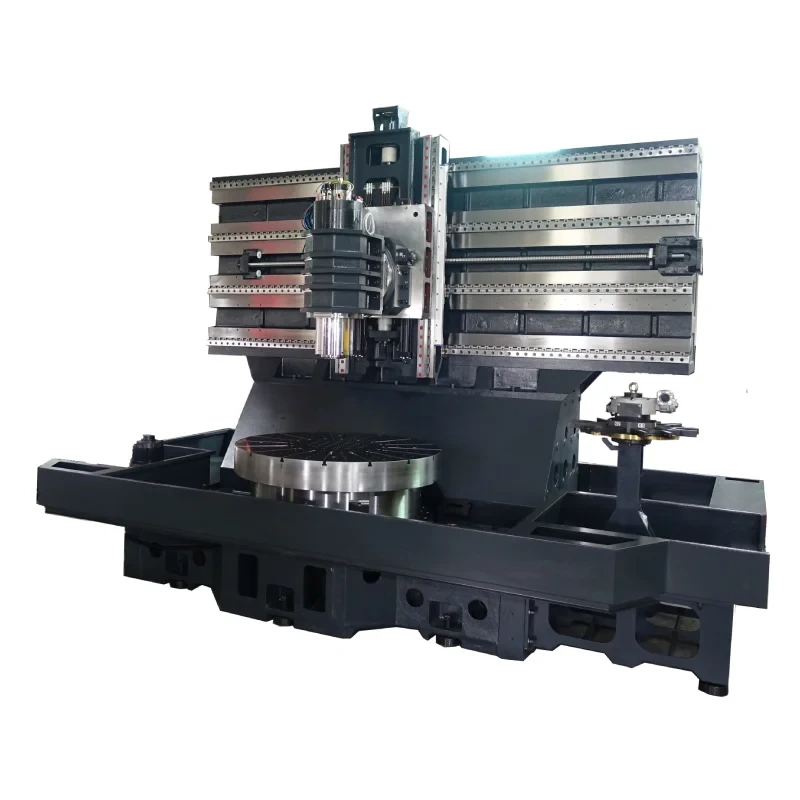

갠트리 브리지 구조

구조 변형을 최소화하도록 설계된 갠트리 브리지 구조입니다. 미네랄 캐스팅 구성은 옵션으로 제공됩니다.

X축 가이드웨이

높은 강성의 리니어 가이드웨이 4개를 적용한 첨단 X축 구조로, 정밀한 동적 이송 성능을 최적화합니다.

Y축 설계(옵션)

물리적 돌출을 최소화한 Y축 구성으로, 강성을 극대화하고 구조 진동을 현저히 낮췄습니다.

고급 리니어 모션 부품

최고급 스위스, 독일 또는 일본산 리니어 가이드웨이와 고정밀 볼스크루를 적용합니다. 리니어 모터 구동은 옵션으로 제공됩니다.

스핀들 격리 가드

이송 레일을 갠트리 브리지 상부에 체계적으로 배치하여 절삭 영역과 완전히 격리했습니다. 따라서 연삭 쿨런트로 인한 유해한 영향이나 오염을 완전히 방지합니다.

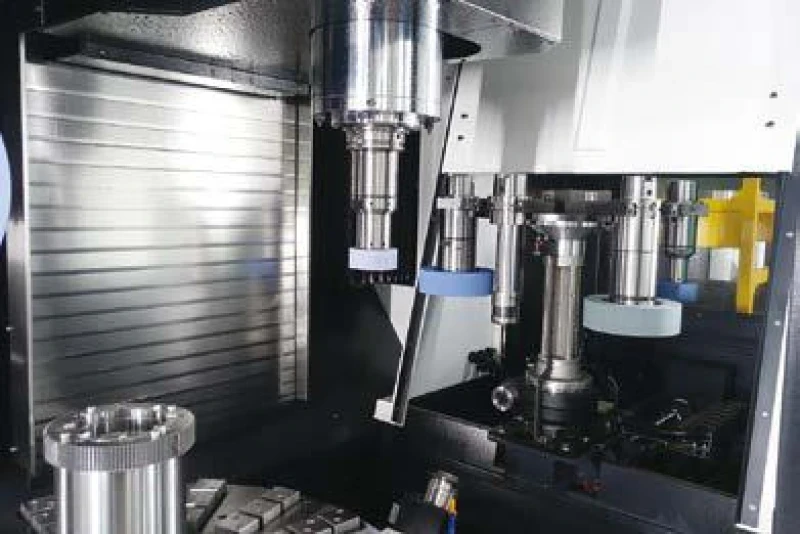

내장형 고속 스핀들

최첨단 HSK100 또는 HSK63 내장형 스핀들을 탑재했습니다. 듀얼 스핀들, 수직·수평 조합 배치 또는 고성능 B축 스위블 헤드를 옵션으로 구성할 수 있습니다.

인체공학적 저중심 베이스

견고한 일체형 주조 베이스로 설계되었으며, 미네랄 캐스팅을 옵션으로 선택할 수 있습니다. 편안하고 인체공학적인 조작을 위해 특수한 저중심 구조 배치를 적용했습니다.

정압 회전 테이블

1μ 이내의 정밀도를 검증받은 고정밀 정압 회전 테이블로 탁월한 회전 정밀도를 제공합니다. 내장형 다이렉트 드라이브(DD) 시스템을 옵션으로 선택할 수 있습니다.

컨트롤러

SIMENS 통합 조작 HM

FANUC 통합 조작 HMI

연삭 설정

연삭 조건

측정 설정

공정 목록

기술 사양

모델 사양	DN-300	DN-500	DN-600	DN-800	DN-1200	DN-1600	DN-2000
작업 테이블 직경	Ø300mm	Ø500mm	Ø600mm	Ø800mm	Ø1200mm	Ø1600mm	Ø2000mm
공작물 최대 스윙 직경	Ø380mm	Ø680mm (Ø880mm)	Ø680mm (Ø880mm)	Ø880mm	Ø1280mm	Ø1780mm	Ø2180mm
ATC 시리즈 개구부 높이* (옵션)	550mm (650mm)	950mm (1050mm)	950mm (1050mm)	950mm (1050mm)	950mm (1250mm)	950mm (1250mm)	950mm (1250mm)
내경/외경 연삭 길이	260mm	400mm	400mm	400mm (맞춤 제작 가능)	400mm (맞춤 제작 가능)	400mm (맞춤 제작 가능)	400mm (맞춤 제작 가능)
테이블 최대 적재 하중	300kg	300kg	400kg	1,000kg	5,000kg	5,000kg	8,000kg
작업 테이블 회전 속도	300rpm	300rpm	250rpm	200rpm	100rpm	80rpm	60rpm
작업 테이블 출력	3KW	3KW	6.4KW	6.4KW	6.4KW	7.1KW	7.1KW
ATC 시리즈 스핀들 테이퍼/회전 속도	HSK-63A/ 15,000rpm	HSK100A/ 10,000rpm	HSK100A/ 10,000rpm	HSK100A/ 10000rpm	HSK100A/ 10000rpm	HSK100A/ 10000rpm	HSK100A/ 10000rpm
ATC 시리즈 스핀들 구동/출력	내장형 7.5kw	내장형 21kw	내장형 21kw	내장형 21kw	내장형 25kw	내장형 25kw	내장형 25kw
ATC 시리즈 공구 매거진 용량	6T	6T	6T	6T	6T	6T	6T
수직 스핀들 최대 연삭 휠 직경	Ø205mm	Ø255mm	Ø255mm	Ø255mm	Ø305mm	Ø305mm	Ø305mm
단일 스핀들 시리즈 X축 이송 거리	1000mm	1400mm	1400mm	1400mm	2400mm	2800mm	3200mm
단일 스핀들 시리즈 Z축 이송 거리	400mm	800mm	800mm	800mm	800mm (1100mm)	900mm (1100mm)	900mm (1100mm)
단일 스핀들 시리즈 표준 리니어 스케일 축	X/Z 축	X/Z 축	X/Z 축	X/Z 축	X/Z 축	X/Z 축	X/Z 축
ATC 시리즈 장비 중량	6T	12.5T	13.0T	14.5T	18T	25T	37T
ATC 시리즈 설치 면적	3.5MX3M	3.9X3.5M	3.9X3.5M	3.9X3.5M	4.5MX3.8M	6MX4.5M	6MX5M
