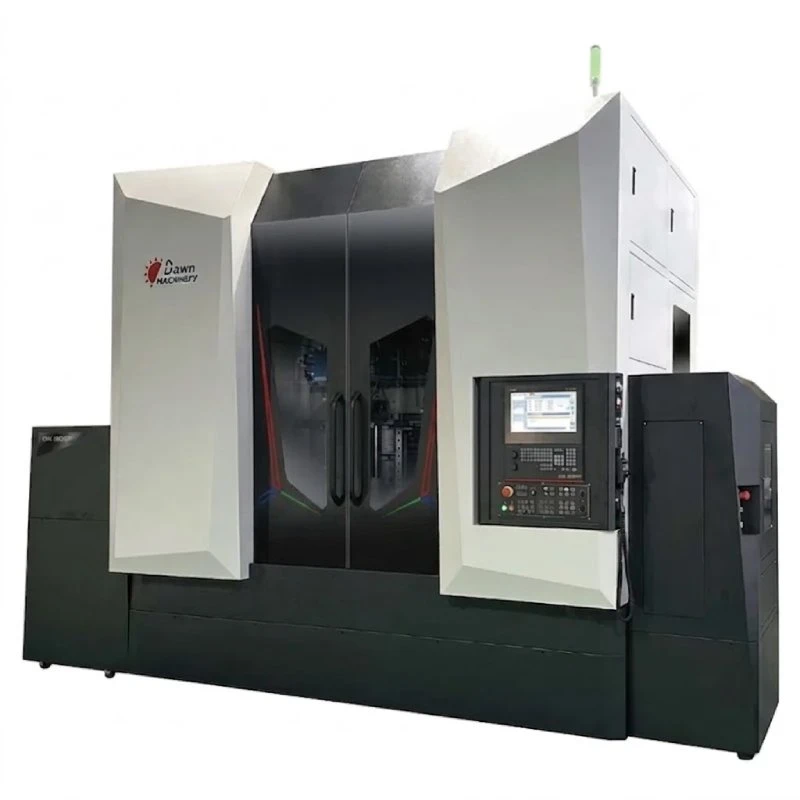

Einzelspindel mit ATC
Spezifikationen
Maschinenmerkmale
- Hohe Präzision, hohe Stabilität und optimaler Arbeitsraum – ohne Beeinträchtigung durch die Schwerkraft.
- Geeignet für schwere und nicht zylindrische Werkstücke zum Innen-, Außen- und Stirnflächenschleifen.
- Schwere Werkstücke können auf der Vorrichtung befestigt und mit einem Kran eingehängt werden.
- Die Portalstruktur gewährleistet eine hervorragende mechanische Steifigkeit.
- Vollständig geschlossene Schutzverkleidung mit Ölnebelabscheider zur Vermeidung von Ölnebel-Leckagen.
- Flexible Konfiguration mit Einzel- oder Doppelspindel, mit oder ohne automatischen Werkzeugwechsler.
- Ausgestattet mit einer 15"-Touchscreen-Oberfläche und Steuerungen von FANUC oder Siemens.
- Dialogprogrammierung für eine einfache Bedienung – keine manuelle Programmierung erforderlich.
- Modelle mit Doppelspindel können Schleifscheiben für hohe und niedrige Drehzahlen oder eine Kombination aus vertikalen und horizontalen Spindeln unterstützen und ermöglichen so eine hocheffiziente Bearbeitung.
Analyse von Struktur und Design

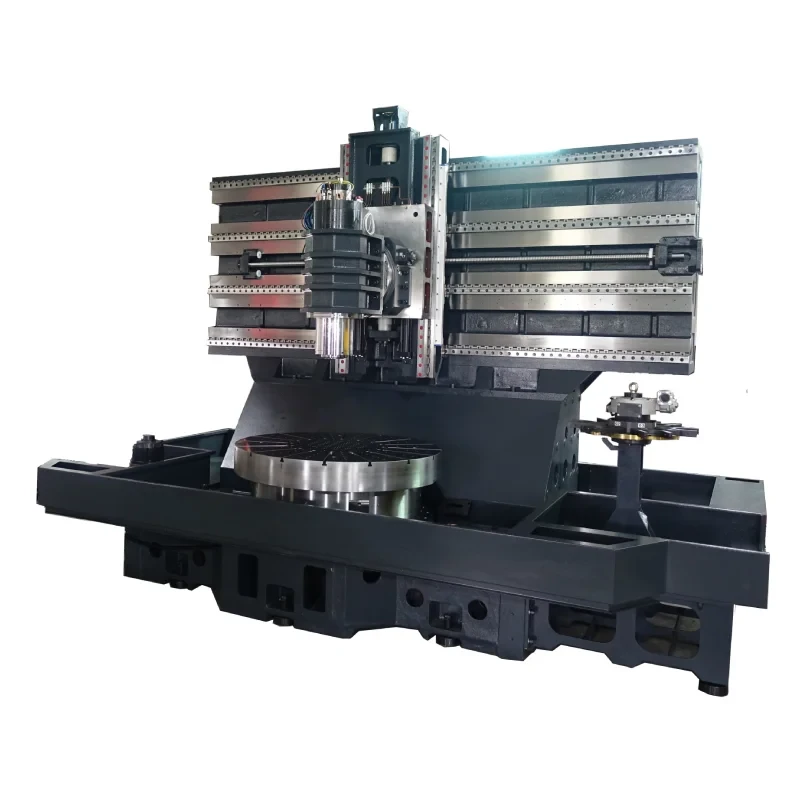

Portalbrückenstruktur
Portalbrückenstruktur mit minimaler struktureller Verformung. Eine Ausführung aus Mineralguss ist optional erhältlich.
Führungsbahnen der X-Achse
Moderne X-Achsen-Architektur mit vier hochsteifen Linearführungen zur Optimierung der dynamischen Präzisionsbewegung.
Y-Achsenausführung (OPTIONAL)
Y-Achsen-Konfiguration mit minimalem physischem Überstand für eine maximal erhöhte Steifigkeit und außergewöhnlich geringe strukturelle Vibrationen.
Hochwertige Linearbewegungskomponenten
Verwendet erstklassige Linearführungen und hochpräzise Kugelgewindetriebe aus der Schweiz, Deutschland oder Japan. Linearmotorantriebe sind optional erhältlich.
Spindel-Isolationsschutz
Die Führungsschienen sind systematisch auf der Portalbrücke angeordnet und vollständig vom Bearbeitungsbereich isoliert. Dadurch werden schädliche Einflüsse oder Verunreinigungen durch Kühlschmierstoff vollständig vermieden.

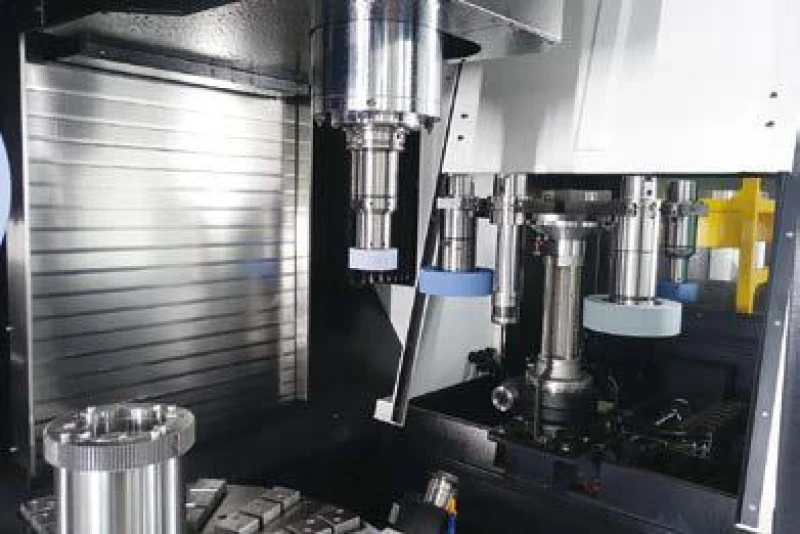

Integrierte Hochgeschwindigkeitsspindel
Ausgestattet mit einer hochmodernen integrierten HSK100- oder HSK63-Spindel. Konfigurierbar mit optionaler Doppelspindel, vertikal-horizontaler Anordnung oder einem leistungsstarken schwenkbaren B-Achsenkopf.
Ergonomisches Untergestell mit niedrigem Schwerpunkt
Als robuste einteilige Gussbasis ausgeführt (optional Mineralguss). Die spezielle Struktur mit niedrigem Schwerpunkt ist ausdrücklich für eine komfortable und ergonomische Bedienung optimiert.
Hydrostatischer Rundtisch
Hochpräziser hydrostatischer Rundtisch mit außergewöhnlicher Rundlaufgenauigkeit, geprüft innerhalb von 1μ. Optional kann ein integriertes Direktantriebssystem (DD) ausgewählt werden.
STEUERUNG
SIMENS integrierte Bedienoberfläche HMI
Integrierte FANUC-Bedienoberfläche HMI
Schleifeinstellung
Schleifbedingungen
Messungseinstellung
Prozessliste
Technische Spezifikationen
| Modell Spezifikation |
DN-300 | DN-500 | DN-600 | DN-800 | DN-1200 | DN-1600 | DN-2000 |
|---|---|---|---|---|---|---|---|
| Durchmesser des Arbeitstisches | Ø300mm | Ø500mm | Ø600mm | Ø800mm | Ø1200mm | Ø1600mm | Ø2000mm |
| Max. Schwenkbereich des Werkstücks | Ø380mm | Ø680mm (Ø880mm) |
Ø680mm (Ø880mm) |
Ø880mm | Ø1280mm | Ø1780mm | Ø2180mm |
| Öffnungshöhe der ATC-Serie* (Option) | 550mm (650mm) |
950mm (1050mm) |
950mm (1050mm) |
950mm (1050mm) |
950mm (1250mm) |
950mm (1250mm) |
950mm (1250mm) |
| Schleiflänge für Innen-/Außendurchmesser | 260mm | 400mm | 400mm | 400mm (kundenspezifisch erhältlich) |
400mm (kundenspezifisch erhältlich) |
400mm (kundenspezifisch erhältlich) |
400mm (kundenspezifisch erhältlich) |
| Max. Tischbelastung | 300kg | 300kg | 400kg | 1,000kg | 5,000kg | 5,000kg | 8,000kg |
| Arbeitstischdrehzahl | 300rpm | 300rpm | 250rpm | 200rpm | 100rpm | 80rpm | 60rpm |
| Leistung des Arbeitstisches | 3KW | 3KW | 6.4KW | 6.4KW | 6.4KW | 7.1KW | 7.1KW |
| Spindelaufnahme/-drehzahl der ATC-Serie | HSK-63A/ 15,000rpm |
HSK100A/ 10,000rpm |
HSK100A/ 10,000rpm |
HSK100A/ 10000rpm |
HSK100A/ 10000rpm |
HSK100A/ 10000rpm |
HSK100A/ 10000rpm |
| Spindelantrieb/-leistung der ATC-Serie | Integriert 7.5kw | Integriert 21kw | Integriert 21kw | Integriert 21kw | Integriert 25kw | Integriert 25kw | Integriert 25kw |
| Werkzeugmagazinkapazität der ATC-Serie | 6T | 6T | 6T | 6T | 6T | 6T | 6T |
| Max. Schleifscheibendurchmesser der Vertikalspindel | Ø205mm | Ø255mm | Ø255mm | Ø255mm | Ø305mm | Ø305mm | Ø305mm |
| Verfahrweg der X-Achse, Einzelspindel-Serie | 1000mm | 1400mm | 1400mm | 1400mm | 2400mm | 2800mm | 3200mm |
| Verfahrweg der Z-Achse, Einzelspindel-Serie | 400mm | 800mm | 800mm | 800mm | 800mm (1100mm) |
900mm (1100mm) |
900mm (1100mm) |
| Standardmäßige Maßstabmessung für die Einzelspindel-Serie | X/Z-Achsen | X/Z-Achsen | X/Z-Achsen | X/Z-Achsen | X/Z-Achsen | X/Z-Achsen | X/Z-Achsen |
| Maschinengewicht der ATC-Serie | 6T | 12.5T | 13.0T | 14.5T | 18T | 25T | 37T |
| Aufstellfläche der ATC-Serie | 3.5MX3M | 3.9X3.5M | 3.9X3.5M | 3.9X3.5M | 4.5MX3.8M | 6MX4.5M | 6MX5M |
Zubehörsystem
Standardzubehör
- Arbeitsleuchte
- Papierfilter
- Magnetabscheider
- Schleifscheibenadapter, 3 Sätze
- Abrichtvorrichtung mit Diamantstift, 1 Satz
- Ölkühler für die Spindel
- Ölkühler für den Rundtisch
- Werkzeugkasten mit Werkzeugen
Optionales Zubehör
- Mineralgussausführung
- Messtaster
- Online-Messsystem
- Rollabrichtvorrichtung
- Diamantabrichtrolle
- Schwenkbare B-Achsen-Struktur
- Kollisionsschutzsystem
- Spindelüberwachungssystem
- Permanentmagnetspannfutter
- Automatiktür
- Hydraulisches 3-Backenfutter
- Manuelles 3-Backenfutter
- Kundenspezifische Vorrichtung
- DD-Rundtisch
- Linearmotor
- Ölkühler für den Kühlschmierstofftank
- Kundenspezifische Spindel
- Halbautomatisches Schleifscheiben-Auswuchtsystem
- Spaltregelung
- Klimagerät für den Schaltschrank
- Transformator
- Spannungsstabilisator
- Kundenspezifische Spezifikation auf Anfrage
