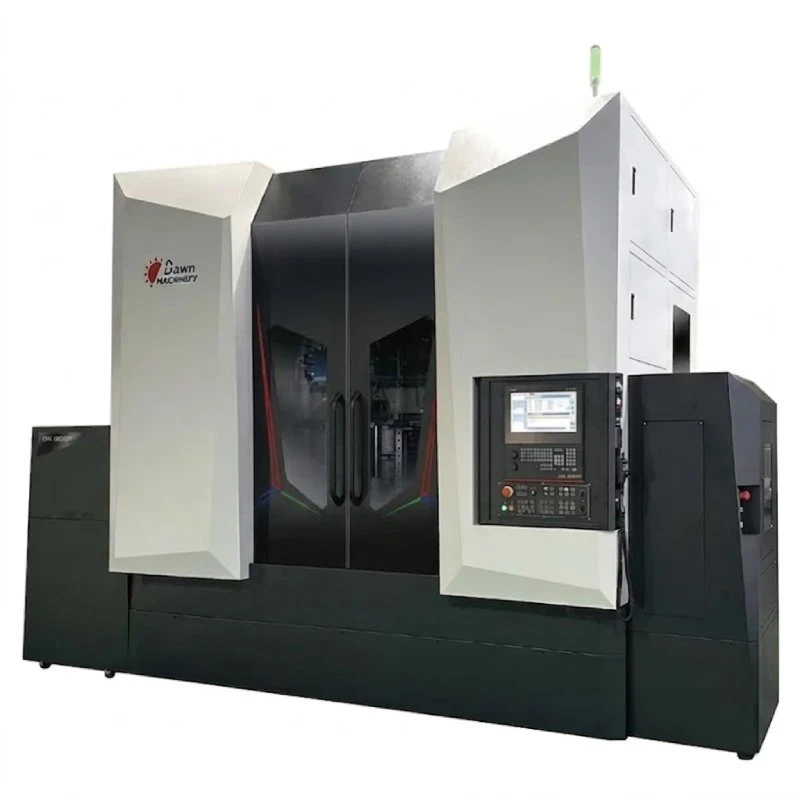

Dos husillos verticales sin ATC
Especificaciones
Características de la máquina
- Alta precisión, gran estabilidad y espacio de trabajo óptimo, sin problemas derivados de la gravedad.
- Adecuada para piezas de trabajo pesadas y no cilíndricas, para el rectificado de diámetros interiores y exteriores y de caras frontales.
- Las piezas de trabajo pesadas pueden fijarse en el dispositivo y suspenderse mediante una grúa.
- La estructura de pórtico garantiza una excelente rigidez mecánica.
- Protección completamente cerrada con colector de niebla de aceite para evitar fugas.
- Configuración flexible con uno o dos husillos, con o sin cambiador automático de herramientas.
- Equipada con una interfaz táctil de 15" y controles FANUC o Siemens.
- Programación conversacional para facilitar el manejo—no se requiere programación manual.

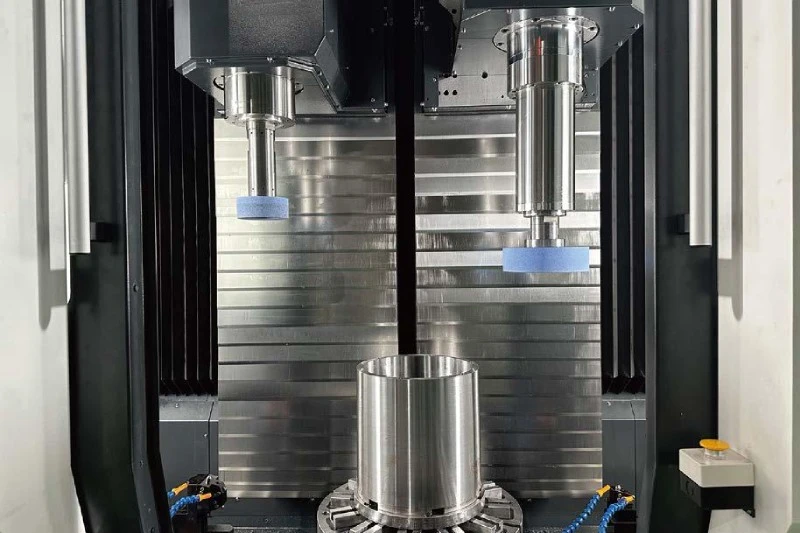

- Los modelos de dos husillos admiten muelas de rectificado de alta y baja velocidad, o una combinación de husillos vertical y horizontal para un mecanizado de alta eficiencia.
Análisis estructural y de diseño

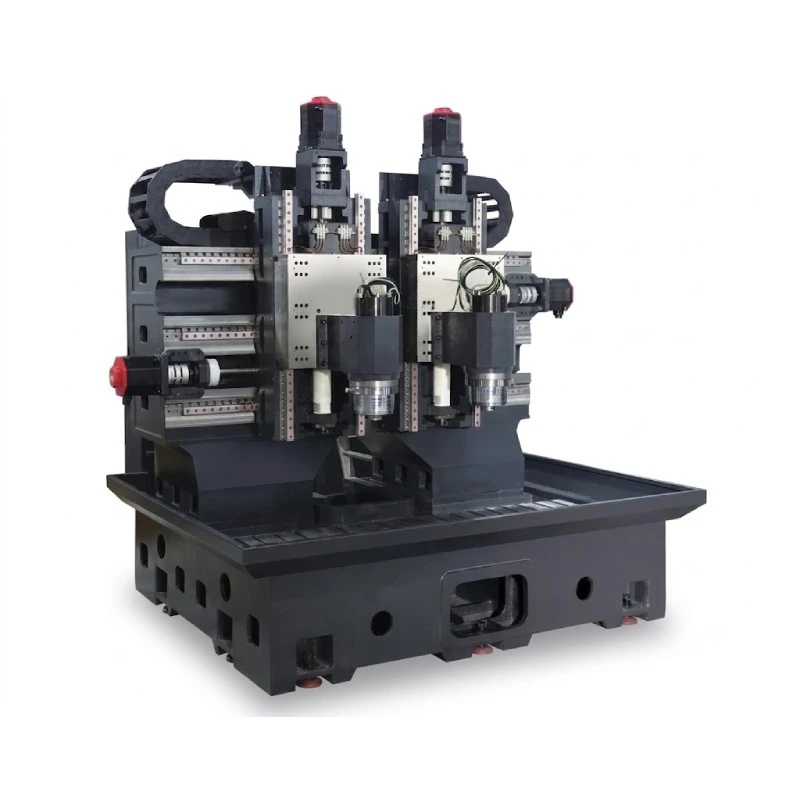

Estructura de puente de pórtico
Estructura diseñada para minimizar la deformación. Disponible opcionalmente en fundición mineral.
Guías del eje X
Arquitectura avanzada con cuatro guías lineales de alta rigidez para optimizar el desplazamiento dinámico de precisión.
Diseño del eje Y (OPCIONAL)
Configuración con extensión física mínima, máxima rigidez y vibración estructural excepcionalmente baja.
Componentes de movimiento lineal de alta calidad
Guías lineales suizas, alemanas o japonesas y husillos de bolas de alta precisión. Motores lineales disponibles opcionalmente.
Protección de aislamiento del husillo
Los carriles se sitúan sobre el puente de pórtico para aislarlos de la zona de corte y evitar la contaminación del refrigerante de rectificado.
Husillo integrado de alta velocidad
Husillo integrado HSK100 o HSK63. Configurable con dos husillos, disposición vertical/horizontal o cabezal basculante de eje B.
Base ergonómica con centro de gravedad bajo
Base fundida robusta de una sola pieza, con disposición estructural de centro de gravedad bajo para un manejo cómodo y ergonómico.
Mesa giratoria hidrostática
Mesa giratoria hidrostática de alta precisión, verificada dentro de 1μ. Sistema de accionamiento directo (DD) integrado opcional.
