ATC가 없는 듀얼 수직 스핀들
사양
기계 특징
- 높은 정밀도와 안정성, 최적의 작업 공간을 제공하며 중력으로 인한 문제가 없습니다.
- 내경·외경 및 단면 연삭에 적합한 중량물과 비원통형 공작물 가공이 가능합니다.
- 중량 공작물은 지그에 고정하거나 크레인으로 매달아 작업할 수 있습니다.
- 갠트리 구조로 뛰어난 기계 강성을 확보했습니다.

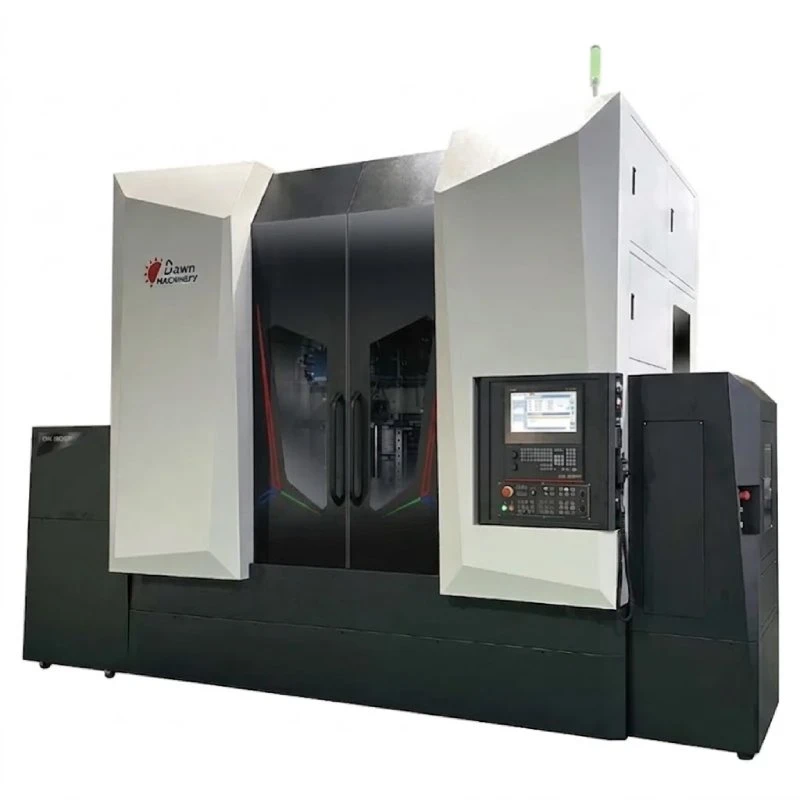

- 오일 미스트 집진기가 장착된 완전 밀폐형 가드로 오일 미스트 누출을 방지합니다.
- 단일 또는 듀얼 스핀들, 자동 공구 교환장치의 유무 등 유연한 구성이 가능합니다.
- FANUC 또는 Siemens 컨트롤러를 사용하는 15" 터치스크린 인터페이스를 탑재했습니다.
- 대화형 프로그래밍으로 간편하게 조작할 수 있어 수동 프로그래밍이 필요하지 않습니다.

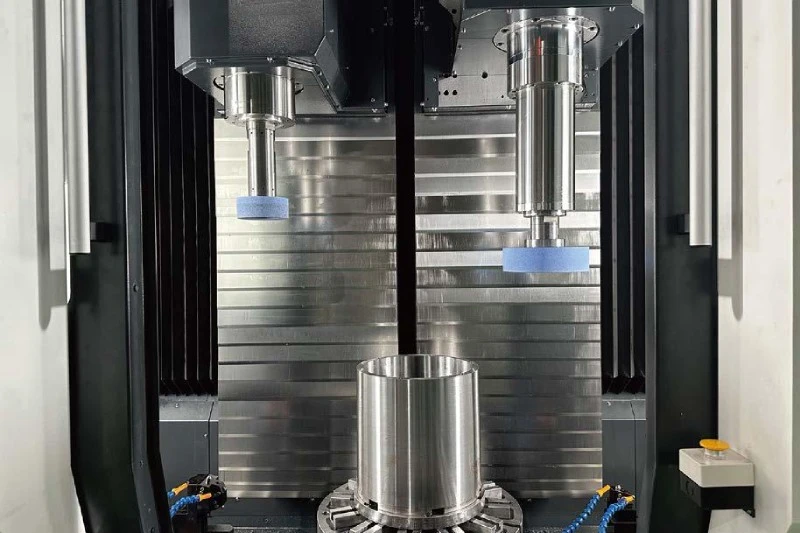

- 듀얼 스핀들 모델은 고속 및 저속 연삭 숫돌을 지원하거나, 수직·수평 스핀들 조합으로 고효율 가공이 가능합니다.
구조 및 설계 분석

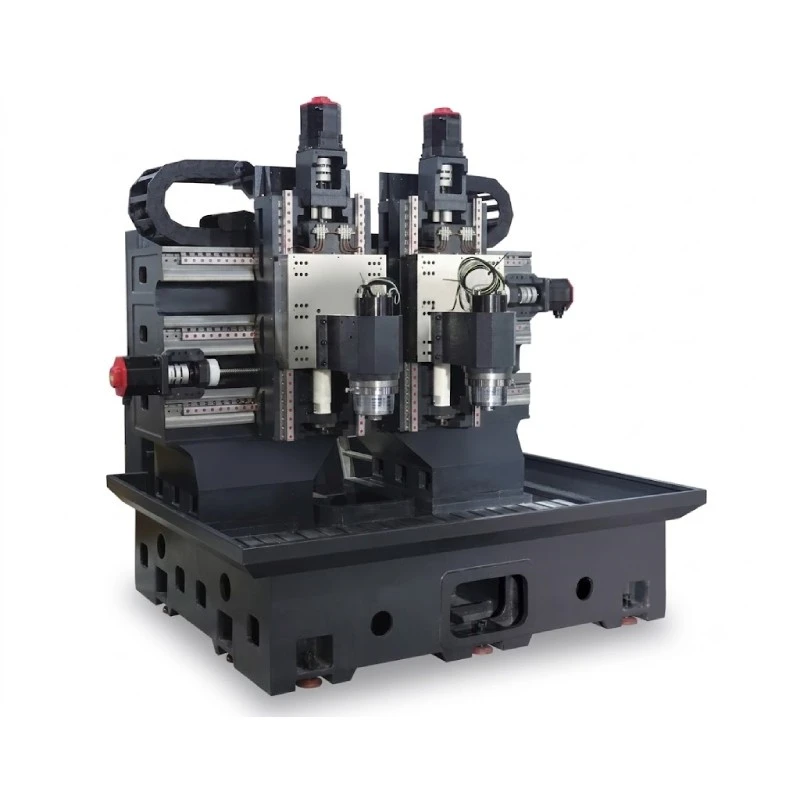

갠트리 브리지 구조
구조 변형을 최소화하도록 설계된 갠트리 브리지 구조입니다. 미네랄 캐스팅 구성은 옵션으로 제공됩니다.
X축 가이드웨이
고강성 리니어 가이드웨이 4개를 적용한 첨단 X축 구조로 정밀한 동적 이송 성능을 최적화합니다.
Y축 설계 (옵션)
물리적 돌출을 최소화한 Y축 구성으로 높은 강성과 매우 낮은 구조 진동을 실현합니다.
고급 리니어 모션 부품
스위스, 독일 또는 일본산 최고급 리니어 가이드웨이와 고정밀 볼스크루를 적용합니다. 리니어 모터 구동은 옵션으로 제공됩니다.
스핀들 격리 가드
이송 레일을 갠트리 브리지 상부에 배치하여 절삭 영역과 완전히 격리하고, 연삭 쿨런트로 인한 유해한 영향이나 오염을 방지합니다.
내장형 고속 스핀들
최신 HSK100 또는 HSK63 내장형 스핀들을 탑재했습니다. 듀얼 스핀들, 수직·수평 조합 배치 또는 고성능 B축 선회 헤드로 구성할 수 있습니다.
인체공학적 저중심 베이스
견고한 일체형 주조 베이스로 설계되었으며, 미네랄 캐스팅을 옵션으로 선택할 수 있습니다. 편안하고 인체공학적인 조작을 위해 특수한 저중심 구조로 구성했습니다.
정압식 로터리 테이블
1μ 이내의 회전 정밀도가 검증된 고정밀 정압식 로터리 테이블입니다. 내장형 다이렉트 드라이브(DD) 시스템을 옵션으로 선택할 수 있습니다.
컨트롤러
SIMENS 통합 운전 HM
FANUC 통합 운전 HMI
연삭 설정
연삭 조건
측정 설정
공정 목록
기술 사양
| 모델 사양 |
DN-202 | DN-302 | DN-502 | DN-602 | DN-802 | DN-1202 | DN-1602 | DN-2002 | DN-2502 |
|---|---|---|---|---|---|---|---|---|---|
| 작업 테이블 직경 | Ø200mm | Ø300mm | Ø500mm | Ø600mm | Ø800mm | Ø1200mm | Ø1600mm | Ø2000mm | Ø2500 |
| 공작물 최대 선회 직경 | Ø280mm | Ø380mm | Ø680mm(Ø880mm) | Ø680mm(Ø880mm) | Ø880mm | Ø1280mm | Ø1780mm | Ø2180mm | 전체 주문 제작 사양 |
| 듀얼 스핀들 시리즈 개방 높이* (옵션) | 450mm | 550mm(650mm) | 850mm(1050mm) | 850mm(1050mm) | 850mm(1050mm) | 950mm(1250mm) | 950mm(1250mm) | 950mm(1250mm) | |
| 내경/외경 연삭 길이 | 220mm | 260mm | 400mm | 400mm | 400mm(주문 제작 가능) | 400mm(주문 제작 가능) | 400mm(주문 제작 가능) | 400mm(주문 제작 가능) | |
| 테이블 최대 적재 하중 | 100kg | 300kg | 300kg | 400kg | 1,000kg | 5,000kg | 5,000kg | 8,000kg | |
| 작업 테이블 속도 | 500rpm | 300rpm | 300rpm | 250rpm | 200rpm | 100rpm | 80rpm | 60rpm | |
| 작업 테이블 동력 | 3KW | 3KW | 3KW | 6.4KW | 6.4KW | 6.4KW | 7.1KW | 7.1KW | |
| 듀얼 스핀들 시리즈 S1 스핀들 테이퍼/속도 | M22/12,000rpm | HSK63A/15,000rpm | M36/8,000rpm | M36/8,000rpm | M36/8,000rpm | M36/8,000rpm | M36/8,000rpm | M36/8,000rpm | |
| 듀얼 스핀들 시리즈 S1 스핀들 구동/동력 | 7.5kw | 7.5kw | 다이렉트 드라이브/15kw | 다이렉트 드라이브/15kw | 다이렉트 드라이브/15kw | 다이렉트 드라이브/15kw | 다이렉트 드라이브/15kw | 다이렉트 드라이브/15kw | |
| 듀얼 스핀들 시리즈 S2 스핀들 테이퍼/속도 | M22/24,000rpm | HSK63A/8,000rpm | M36/20,000rpm | M36/20,000rpm | M36/20,000rpm | M36/20,000rpm | M36/20,000rpm | M36/20,000rpm | |
| 듀얼 스핀들 시리즈 S2 스핀들 구동/동력 | 7.5kw | 7.5kw | 내장형/18kw | 내장형/18kw | 내장형/18kw | 내장형/18kw | 내장형/18kw | 내장형/18kw | |
| 수직 스핀들 연삭 숫돌 최대 직경 | Ø155mm | Ø205mm | Ø255mm | Ø255mm | Ø255mm | Ø305mm | Ø305mm | Ø305mm | |
| 듀얼 스핀들 시리즈 X1/X2 이송 거리 | 300mm/300mm | 750mm/750mm | 750mm/750mm | 750mm/750mm | 750mm/750mm | 1200mm/1200mm | 1400mm/1400mm | 1600mm/1600mm | |
| 듀얼 스핀들 시리즈 Z축 이송 거리 | 350mm | 400mm | 700mm(900mm) | 700mm(900mm) | 700mm(900mm) | 800mm(1100mm) | 900mm(1100mm) | 900mm(1100mm) | |
| 듀얼 스핀들 시리즈 표준 리니어 스케일 축 | X1/X2축 또는 X1/Z2축 | X1/X2축 또는 X1/Z2축 | X1/X2축 또는 X1/Z2축 | X1/X2축 또는 X1/Z2축 | X1/X2축 또는 X1/Z2축 | X1/X2축 또는 X1/Z2축 | X1/X2축 또는 X1/Z2축 | X1/X2축 또는 X1/Z2축 | |
| 듀얼 스핀들 시리즈 기계 중량 | 3.5T | 5T | 12T | 12.5T | 13T | 18T | 26T | 38T | |
| 듀얼 스핀들 시리즈 설치 면적 | 1.4MX2.2M | 3MX3M | 3X3.4M | 3X3.4M | 3.3X3.5M | 4.5MX3.8M | 5.5MX4.5M | 5.5MX5M |
액세서리 구성
표준 액세서리
- 작업등
- 종이 필터
- 자력 분리기
- 숫돌 어댑터 3세트
- 다이아몬드 펜이 장착된 드레싱 시트 1세트
- 스핀들용 오일 칠러
- 로터리 테이블용 오일 칠러
- 공구가 포함된 공구함
옵션 액세서리
- 미네랄 캐스트 구조
- 터치 프로브
- 온라인 측정 시스템
- 롤러 드레싱 장치
- 다이아몬드 드레싱 롤러
- B축 선회 구조
- 충돌 방지 시스템
- 스핀들 모니터링 시스템
- 영구자석 척
- 자동 도어
- 유압식 3조 척
- 수동식 3조 척
- 주문 제작 지그
- DD 로터리 테이블
- 리니어 모터
- 쿨런트 탱크용 오일 칠러
- 주문 제작 스핀들
- 반자동 숫돌 밸런싱 시스템
- 갭 제어
- 전기 캐비닛용 에어컨
- 변압기
- 전압 안정기
- 요청에 따른 주문 제작 사양
