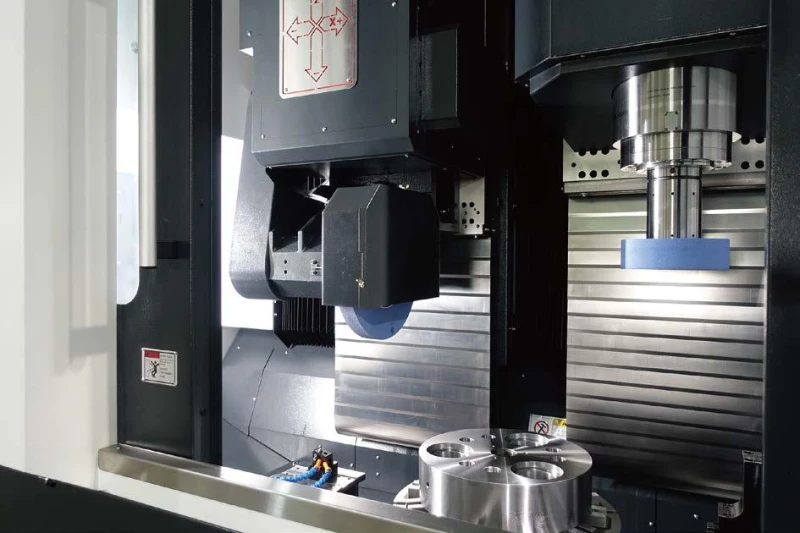

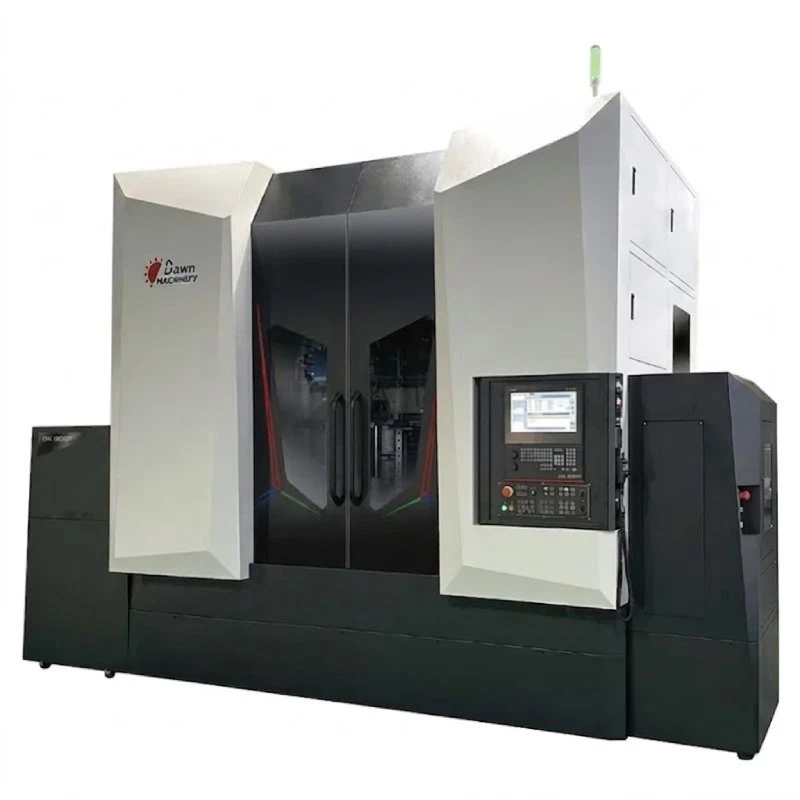

ATC가 없는 수직 스핀들 1개 및 수평 스핀들 1개

문의 목록에 추가

사양

동영상

사양

기계 특징

고정밀·고안정성 및 최적의 작업 공간; 중력으로 인한 문제가 없음.
내/외경 및 단면 연삭용으로 중량물과 비원통형 가공물에 적합.
무거운 가공물은 고정구에 고정하거나 크레인으로 걸어 올릴 수 있습니다.
갠트리 구조로 우수한 기계 강성을 보장합니다.
오일 미스트 집진기가 장착된 완전 밀폐형 가드로 오일 미스트 누출을 방지합니다.
단일 또는 이중 스핀들 구성, 자동 공구 교환기 유무 선택 가능.
FANUC 또는 Siemens 컨트롤러를 사용하는 15" 터치스크린 인터페이스 장착.
대화식 프로그래밍으로 조작이 쉽고 수동 프로그래밍이 필요 없습니다.
이중 스핀들 모델은 고속·저속 연삭휠을 지원하거나 수직/수평 스핀들을 조합하여 고효율 가공이 가능합니다.

구조 및 설계 분석

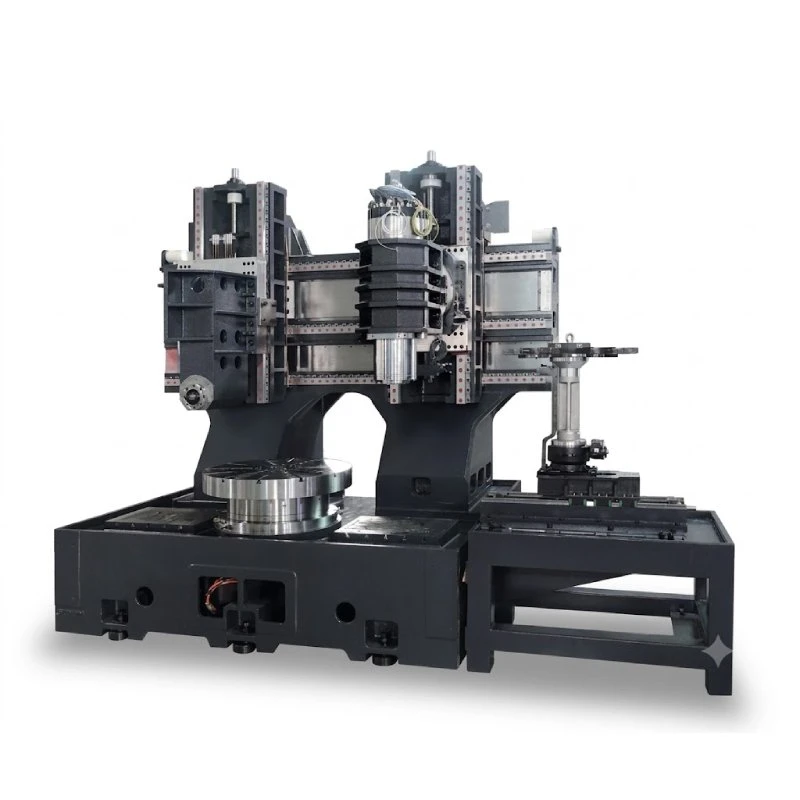

갠트리 브리지 구조

구조 변형이 최소화되도록 설계된 갠트리 브리지 구조입니다. 선택사양으로 미네랄 캐스팅 구성이 가능합니다.

X축 가이드웨이

정밀한 동적 이동을 최적화하기 위해 4개의 고강성 리니어 가이드웨이를 채택한 고급 X축 구조.

Y축 설계

물리적 연장이 최소화된 Y축 구성으로 높은 강성 및 매우 낮은 구조적 진동을 제공합니다.

프리미엄 리니어 모션 부품

스위스, 독일 또는 일본산의 최고급 리니어 가이드웨이와 고정밀 볼스크류를 사용합니다. 리니어 모터 구동은 옵션입니다.

스핀들 격리 가드

이송 레일을 갠트리 브리지 상단에 배치하여 절삭 영역과 완전히 분리함으로써 연삭 냉각수로 인한 악영향이나 오염을 완전히 차단합니다.

내장형 고속 스핀들

HSK100 또는 HSK63 내장형 스핀들을 장착했습니다. 옵션으로 이중 스핀들, 수직/수평 혼합 구성 또는 고성능 B축 스위블 헤드 구성이 가능합니다.

인체공학적 저중심 베이스

견고한 일체형 주조 베이스로 설계(옵션: 미네랄 캐스팅). 인체공학적 조작에 최적화된 저중심 구조 레이아웃을 특징으로 합니다.

하이드로스태틱 회전 테이블

1μ 이내의 탁월한 회전 정밀도를 제공하는 고정밀 하이드로스태틱 회전 테이블입니다. 선택사양으로 내장형 직접 구동(DD) 시스템을 선택할 수 있습니다.

기술 사양

모델 사양	DN-306F	DN-506F	DN-606F	DN-806F	DN-1206F	DN-1606F	DN-2006F	DN-2506F
작업대 직경	Ø300mm	Ø500mm	Ø600mm	Ø800mm	Ø1200mm	Ø1600mm	Ø2000mm	Ø2500
가공물의 최대 스윙	Ø380mm	Ø680mm(Ø880mm)	Ø680mm(Ø880mm)	Ø880mm	Ø1280mm	Ø1780mm	Ø2180mm	완전 맞춤형 사양
이중 스핀들 시리즈 오프닝 높이* (옵션)	550mm(650mm)	850mm(1050mm)	850mm(1050mm)	850mm(1050mm)	950mm(1250mm)	950mm(1250mm)	950mm(1250mm)
내/외경 연삭 길이	260mm	400mm	400mm	400mm(Customized available)	400mm(Customized available)	400mm(Customized available)	400mm(Customized available)
테이블 최대 하중	300kg	300kg	400kg	1,000kg	5,000kg	5,000kg	8,000kg
작업대 속도	300rpm	300rpm	250rpm	200rpm	100rpm	80rpm	60rpm
작업대 동력	3KW	3KW	6.4KW	6.4KW	6.4KW	7.1KW	7.1KW
이중 스핀들 시리즈 S2 스핀들 테이퍼/속도	M22/24,000rpm	M36/20,000rpm	M36/20,000rpm	M36/20,000rpm	M36/20,000rpm	M36/20,000rpm	M36/20,000rpm
이중 스핀들 시리즈 S2 스핀들 구동/동력	Built-in / 7.5kw	Built-in / 18kw	Built-in / 18kw	Built-in / 18kw	Built-in / 18kw	Built-in / 18kw	Built-in / 18kw
수직 스핀들 최대 연삭 휠 직경	Ø205mm	Ø255mm	Ø255mm	Ø255mm	Ø305mm	Ø305mm	Ø305mm
수평 스핀들 어댑터/속도	Flange /3,600rpm	Flange /3,600rpm	Flange /3,600rpm	Flange /3,600rpm	Flange /3,600rpm	Flange /3,600rpm	Flange /3,600rpm
수평 스핀들 구동/동력	Belt / 5kw	Belt /7.5kw	Belt /7.5kw	Belt /7.5kw	Belt /7.5kw	Belt /7.5kw	Belt /7.5kw
수평 스핀들 최대 연삭 휠 직경	Ø305mm	Ø405mm	Ø405mm	Ø405mm	Ø405mm	Ø405mm	Ø405mm
이중 스핀들 시리즈 X1/X2 이동거리	750mm/750mm	750mm/750mm	750mm/750mm	750mm/750mm	1200mm/1200mm	1400mm/1400mm	1600mm/1600mm
이중 스핀들 시리즈 Z축 이동거리	400mm	700mm(900mm)	700mm(900mm)	700mm(900mm)	800mm(1100mm)	900mm(1100mm)	900mm(1100mm)
이중 스핀들 시리즈용 표준 리니어 스케일 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축
이중 스핀들 시리즈 기계 중량	5T	12T	12.5T	13T	18T	26T	38T
이중 스핀들 시리즈 설치 바닥면적	3MX3M	3X3.4M	3X3.4M	3.3X3.5M	4.5MX3.8M	5.5MX4.5M	5.5MX5M
