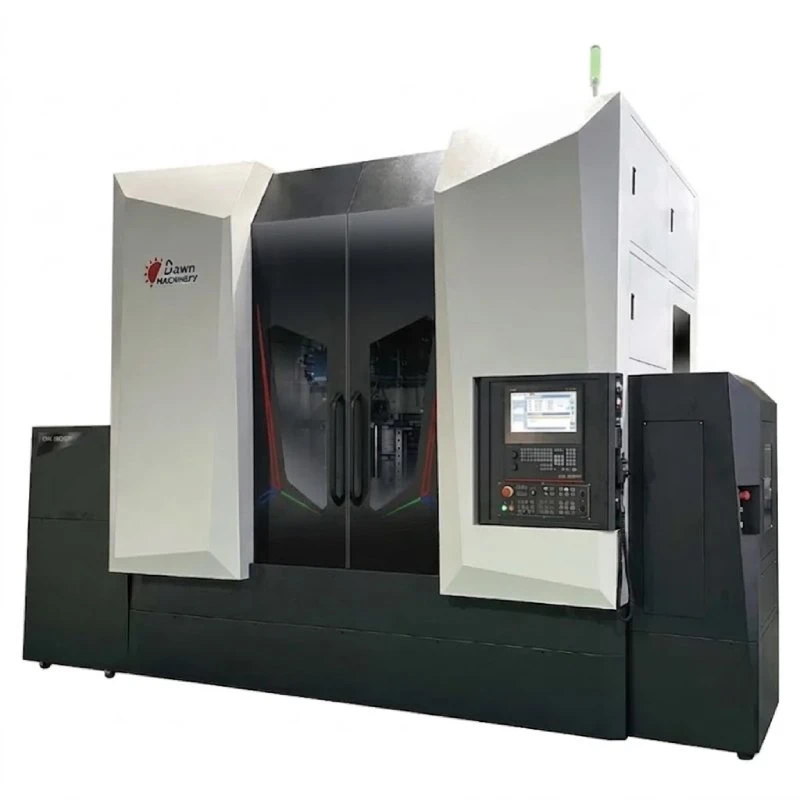

ATC가 장착된 수직 스핀들 1개 및 수평 스핀들 1개

문의 목록에 추가

사양

동영상

사양

기계 특징

고정밀·고안정성 및 최적의 작업 공간 — 중력에 의한 문제 없음.
내/외경 및 끝면 연삭에 적합한 대형 및 비원통형 공작물용.
대형 공작물은 고정 장치에 고정하거나 크레인으로 걸어 올릴 수 있습니다.
갠트리 구조는 우수한 기계적 강성을 보장합니다.
오일 미스트 누출을 방지하는 오일 미스트 집진기가 장착된 완전 밀폐형 가드.
단일 또는 이중 스핀들, 자동 공구 교환기 장착 여부에 따른 유연한 구성.
FANUC 또는 Siemens 컨트롤러를 사용하는 15" 터치스크린 인터페이스 장착.
대화형 프로그래밍으로 조작이 용이하며 수동 프로그래밍 불필요.

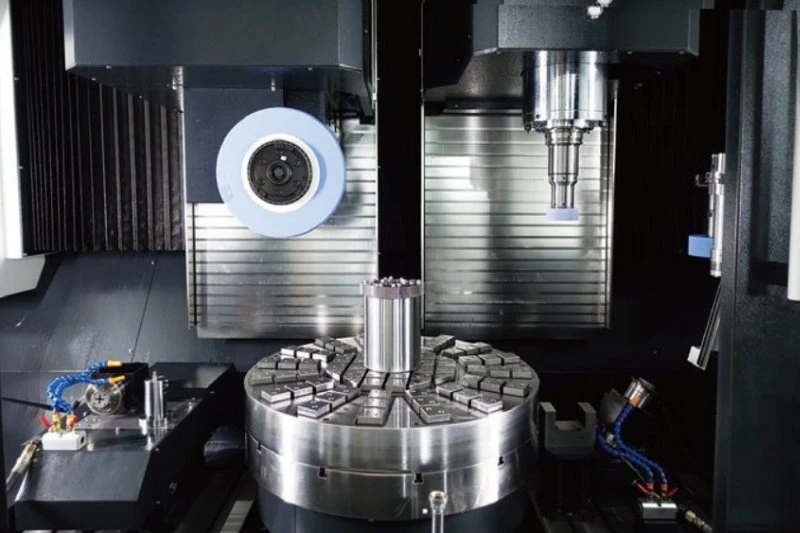

이중 스핀들 모델은 고속 및 저속 연삭휠을 지원하거나 수직·수평 스핀들 조합으로 고효율 가공이 가능합니다.

구조 및 설계 분석

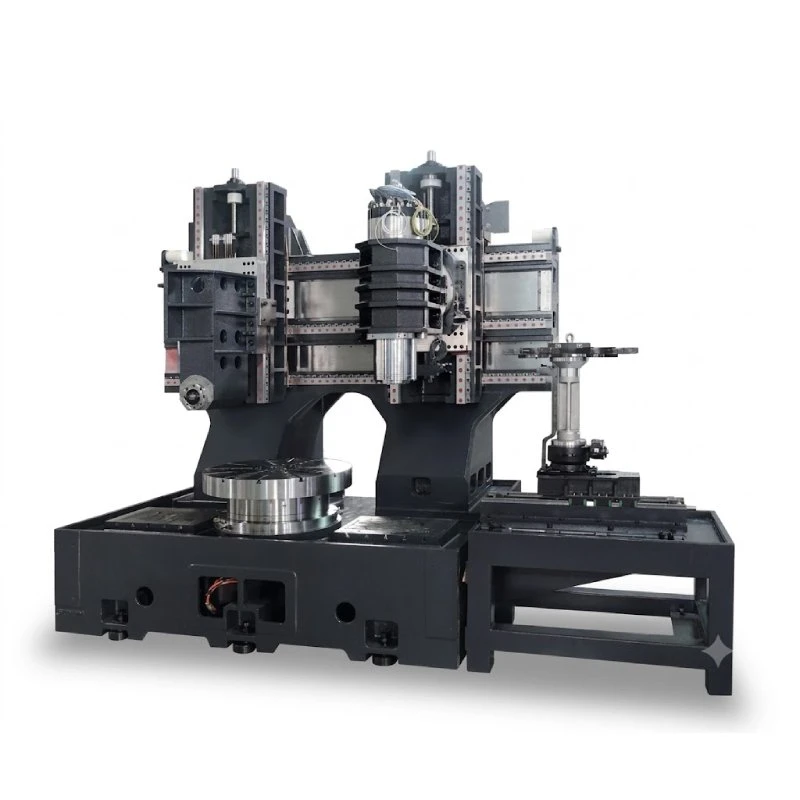

갠트리 브리지 구조

구조 변형을 최소화하도록 설계된 갠트리 브리지 구조. 미네랄 캐스팅 구성은 옵션으로 제공됩니다.

X축 가이드웨이

정밀 동적 이송을 최적화하기 위해 4개의 고강성 리니어 가이드웨이를 채용한 고급 X축 구조.

Y축 설계

물리적 연장이 최소화된 Y축 구성으로 높은 강성과 매우 낮은 구조적 진동을 실현합니다.

고급 선형 모션 부품

최고급 스위스·독일·일본산 리니어 가이드웨이 및 고정밀 볼스크류를 사용합니다. 리니어 모터 드라이브는 옵션으로 선택 가능합니다.

스핀들 격리 가드

이송 레일을 갠트리 브리지 상단에 배치하여 절삭 영역과 완전히 격리함으로써 연삭 냉각수로 인한 오염이나 악영향을 완전히 방지합니다.

내장형 고속 스핀들

최신식 HSK100 또는 HSK63 내장 스핀들을 장착. 옵션으로 이중 스핀들, 수직/수평 조합 또는 고성능 B축 스위블 헤드를 구성할 수 있습니다.

인체공학적 저중심 베이스

견고한 일체형 주조 베이스로 설계(옵션: 미네랄 캐스팅). 인체공학적으로 편안한 작업을 위해 최적화된 특수 저중심 구조 레이아웃을 특징으로 합니다.

하이드로스태틱 로터리 테이블

1μ 이내의 뛰어난 회전 정밀도를 제공하는 고정밀 하이드로스태틱 로터리 테이블. 옵션으로 내장형 직결(DD) 시스템을 선택할 수 있습니다.

기술 사양

모델 사양	DN-308F	DN-508F	DN-608F	DN-808F	DN-1208F	DN-1608F	DN-2008F
작업대 직경	Ø300mm	Ø500mm	Ø600mm	Ø800mm	Ø1200mm	Ø1600mm	Ø2000mm
공작물 최대 스윙	Ø380mm	Ø680mm(Ø880mm)	Ø680mm(Ø880mm)	Ø880mm	Ø1280mm	Ø1780mm	Ø2180mm
ATC 시리즈 개방 높이* (옵션)	550mm(650mm)	950mm(1050mm)	950mm(1050mm)	950mm(1050mm)	950mm(1250mm)	950mm(1250mm)	950mm(1250mm)
내/외경 연삭 길이	260mm	400mm	400mm	400mm(Customized available)	400mm(Customized available)	400mm(Customized available)	400mm(Customized available)
테이블 최대 적재 하중	300kg	300kg	400kg	1,000kg	5,000kg	5,000kg	8,000kg
테이블 회전 속도	300rpm	300rpm	250rpm	200rpm	100rpm	80rpm	60rpm
테이블 동력	3KW	3KW	6.4KW	6.4KW	6.4KW	7.1KW	7.1KW
ATC 시리즈 스핀들 테이퍼/속도	HSK-63A / 15,000rpm	HSK100A/10,000rpm	HSK100A/10,000rpm	HSK100A/10000rpm	HSK100A/10000rpm	HSK100A/10000rpm	HSK100A/10000rpm
ATC 시리즈 스핀들 구동/동력	내장형 7.5kw	내장형 21kw	내장형 21kw	내장형 21kw	내장형 25kw	내장형 25kw	내장형 25kw
ATC 시리즈 공구 매거진 용량	6T	6T	6T	6T	6T	6T	6T
수직 스핀들 최대 연삭휠 직경	Ø205mm	Ø255mm	Ø255mm	Ø255mm	Ø305mm	Ø305mm	Ø305mm
수평 스핀들 플랜지/속도	Flange / 3,600rpm	Flange / 3,600rpm	Flange / 3,600rpm	Flange / 3,600rpm	Flange / 3,600rpm	Flange / 3,600rpm	Flange / 3,600rpm
수평 스핀들 구동/동력	벨트 / 5kw	벨트 / 7.5kw	벨트 / 7.5kw	벨트 / 7.5kw	벨트 / 7.5kw	벨트 / 7.5kw	벨트 / 7.5kw
수평 스핀들 최대 연삭휠 직경	Ø305mm	Ø405mm	Ø405mm	Ø405mm	Ø405mm	Ø405mm	Ø405mm
듀얼 스핀들 시리즈 X1/X2 이송거리	750mm/750mm	750mm/750mm	750mm/750mm	750mm/750mm	1200mm/1200mm	1400mm/1400mm	1600mm/1600mm
듀얼 스핀들 시리즈 Z축 이송거리	400mm	700mm(900mm)	700mm(900mm)	700mm(900mm)	800mm(1100mm)	900mm(1100mm)	900mm(1100mm)
듀얼 스핀들 시리즈용 표준 리니어 스케일 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축	X1/X2 축 또는 X1/Z2 축
ATC 시리즈 기계 중량	6T	12.5T	13.0T	14.5T	18T	25T	37T
ATC 시리즈 설치 면적	3.5MX3M	3.9X3.5M	3.9X3.5M	3.9X3.5M	4.5MX3.8M	6MX4.5M	6MX5M
