CNC-Rundschleifmaschine und hochpräzise Rundschleifmaschine
Zubehör
Hydrodynamische SpindelDie Schleifscheibenspindel wird aus hochwertigem legiertem Stahl (SNCM220) durch Präzisionsbearbeitung hergestellt. Dazu gehören mehrere Wärmebehandlungen, Schleifen, Polieren usw., um eine lange Lebensdauer zu gewährleisten. Die Spindel wird von einem einzigartigen hydrodynamischen Lager getragen, das eine hervorragende Steifigkeit und Stoßfestigkeit ermöglicht. (Endmessvorrichtung optional)
Drehbare Spitze / Fester Reitstock Der einfache und stabile Reitstock ist mit hochpräzisen Lagern ausgestattet, wodurch die Steifigkeit und Rundlaufgenauigkeit der Spindel erheblich verbessert werden. Dadurch behält die hochpräzise Rundschleifmaschine auch bei Schwerlastbetrieb eine stabile Leistung bei.
Manueller/hydraulischer Reitstock Das mit Öl gefüllte Schmiersystem des Reitstocks verbessert den Wasser- und Staubschutz und gewährleistet die hohe Präzision des Reitstocks.
CNC-SteuerungDie Maschine ist mit einer fortschrittlichen CNC-Steuerung und einer intuitiven Bedienoberfläche mit Formularausfüllung ausgestattet und verfügt über ein editierbares Standardprogramm für Schleifzyklen. Für spezielle Schleifanforderungen kann außerdem die Abrichtform individuell angepasst werden. Die Bedienung ist leicht zu erlernen und zu verstehen.
Aufbau
| POSITION | 400 | 600 | 800 |
|---|---|---|---|
| A | 1700 | 2100 | 2500 |
| B | 590 | 610 | 630 |
| C | 630 | 650 | 670 |
| D | 2920 | 3360 | 3800 |
| E | 355 | 555 | 755 |
| F | 495 | 695 | 895 |
Technische Daten
| MODELL | GP27/35-400CNC | GP27/35-600CNC | GP27/35-800CNC | ||
|---|---|---|---|---|---|
| Arbeits- kapazität |
Maximaler Schleifdurchmesser | mm | 270/350 | ||
| Spitzenweite | mm | 400 | 600 | 800 | |
| Abstand von der Mitte der Spindelbohrung zum Schlitten | mm | 136/176 | |||
| Maximales Werkstückgewicht | kgs | 120/150 | |||
| Schleif- scheibe |
Schleifscheibenabmessungen | mm | Ψ405×32 ~ 50×Ψ152.4 (opt.Ψ455×50 ~ 80×Ψ152.4) | ||
| Drehzahl der Schleifscheibenspindel | rpm | 1650 (1890) | |||
| Maximale Umfangsgeschwindigkeit | m/sec | 35 (45) m/sec | |||
| Schleif- kopf |
Zustellwinkel | deg | GP = 90, GA = 60 | ||
| Maximale Zustellgeschwindigkeit | mm | 6m/min | |||
| Kleinste Einstelleinheit | mm | 0.001 | |||
| Gesamthub | mm | 250 | |||
| Spindel- stock |
Spindeldrehzahl | rpm | 10 ~ 600 | ||
| Spitzenkegel | MT | MT4 | |||
| Durchmesser der Spindeldurchgangsbohrung | mm | 25 | |||
| Reitstock | Pinolenhub | mm | 30 | ||
| Spitzenkegel | MT | MT4 | |||
| Arbeitstisch | Schwenkwinkel | deg | -8 ~ +11 | -6 ~ +9 | -4 ~ +7 |
| Eilganggeschwindigkeit | mm | 6m/min | |||
| Kleinste Einstelleinheit | mm | 0.001 | |||
| Motor | Schleifscheibenspindelmotor | hp | 5 (7.5) | ||
| Reitstockmotor | kw | 1.0 (1.5) | |||
| Hydraulikmotor für die Schleifscheibenspindel | hp | 1/8 | |||
| Kühlmittelpumpenmotor | hp | 1/4 | |||
| Servomotor für die X-Achs-Zustellung | kw | 1.0 (1.2) | |||
| Servomotor für die Z-Achs-Zustellung | kw | 1.5 (1.8) | 1.5 (1.8) | 1.5 (1.8) | |
| Steuerung | MITSUBISHI (FANUC) | ||||
| Nettogewicht (ca.) | kgs | 2600 | 3000 | 3400 | |
| Bruttogewicht (ca.) | kgs | 2800 | 3200 | 3600 | |
| Verpackungsabmessungen (L*B*H) | mm | 2400×1900×2000 | 2800×1900×2000 | 3200×1900×2000 | |
*Wir behalten uns das Recht vor, technische Maschinendaten ohne vorherige Ankündigung zu ändern.
Zubehör
Standardzubehör
- Schleifscheibe und Flansch * 1 Satz
- Demontagevorrichtung für Schleifscheiben * 1
- Diamantabrichter * 1 Satz
- Werkzeugkasten * 1 Satz
- Werkstückmitnehmer * 1 Satz
- Auswuchtständer und Aufnahmedorn * 1 Satz
- MT4-Spitze * 2 Stück
- Wärmetauscher im Schaltschrank
- Standard-Wassertank und -pumpe
- Frequenzumrichter für die Schleifscheibe
- Antikollisionsvorrichtung zur Spaltbeseitigung
- Quarz-Arbeitsleuchte
Optionales Zubehör
- Digitale Positionsanzeige der X-Achse
- Digitale Positionsanzeige der Z-Achse
- Messvorrichtung für Außendurchmesser
- Automatischer Schleifscheiben-Auswuchter
- Hydraulischer Reitstock
- Manuelles 3-Backen-Futter
- Hydraulisches 3-Backen-Futter
- Ölnebelabscheider
- Magnetabscheider
- Papierfilter
- Klimagerät im Schaltschrank
- 2-Punkt-Lünette
- 3-Punkt-Lünette
- Werkstückauflage
- Aufhängung für Schleifscheiben
- Schleifscheibenhalter
Produktanfrage
| Bild | Produktname |
|---|---|
|

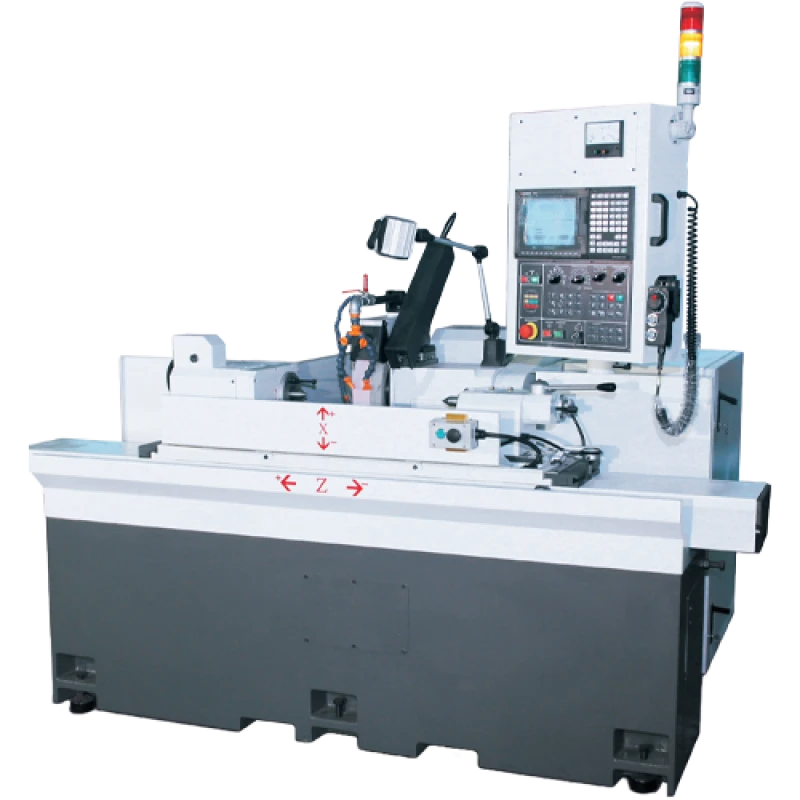

GP27/35-Serie GP27/GP35 |
